引言

電力線路標示牌具有標記、警示、提醒的作用,其主要是利用文字直接表達和具有象征性或暗示性的符號直觀地通過視覺來呈現,是一種信息傳達的載體,被廣泛應用于各電壓等級不同類型的電力設備中。

1項目背景

目前在廣東沿海地區的10kV配電線路使用的安健環標示牌由于受到日照、沿海咸濕氣候等影響,一般在3~5年后都會出現標示牌顏色淡化、褪色乃至模湖不清,綁扎線受氧化截斷等問題,故標示牌的使用壽命一般為4年左右。且每年受強臺風的沖擊,標示牌的鋁匝線受氧化后容易吹斷導致標示牌散落,甚至會造成線路短路等事故,嚴重影響線路及配變檔案的運維管理,甚至危及線路安全運行,存在嚴重的安全隱患。

2項目方案與實施

2.1項目技術方案

基于上述問題,本文提出研究一種新型的沿海10kV線路安健環標示牌,在技術層面上著重從目前使用的10kV配電線路安健環標示牌的使用材料、安裝材料及工藝上進行改造及革新。新標示牌的制作應用"以腐防腐"原理,改變傳統彩色噴涂法,具有"三防"功能,使用壽命可達15~20年,經濟效益高。安裝材料一次投入,長期使用。此外,安裝材料也可重復利用,具有復制性,推廣性強。

2.2項目實施

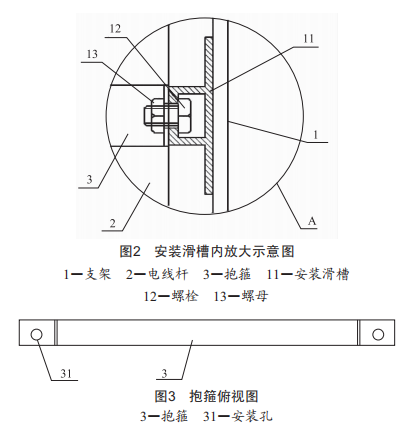

圖1所示為一種新型沿海10kV線路安健環標示牌,包括支架1以及將支架1固定在電線桿2上的抱箍3(見圖2)。如圖2所示,支架1的背面設有安裝滑槽11,安裝滑槽11內設有螺栓12。抱箍3的兩端設有安裝孔31,如圖3所示,螺栓12穿過抱箍3的安裝孔后用螺母13進行鎖緊,將支架1與抱箍3進行固定連接,支架1的正面設有框槽14用于安裝標示牌4。

螺栓可在安裝滑槽內隨意調整位置,以適應不同半徑的抱箍使支架安裝在不同半徑的電線桿上,同時支架的正面設有便于標示牌拔插的框槽,在進行更換時直接拔插標示牌即可。螺栓包括螺帽和螺桿,螺帽設置在安裝滑槽內,螺桿伸出安裝滑槽穿過所述抱箍的安裝孔與螺母進行鎖緊。螺栓的螺帽設置在安裝滑槽內可調整位置,調整到合適抱箍的半徑后,螺桿伸出穿過抱箍兩端的安裝孔后利用螺母進行鎖緊,結構簡單,安裝穩固。

框槽為U型結構,標示牌在進行拔插時,從上方取出或插入,拔插方便快捷。安裝滑槽為凸型滑槽。螺栓的螺帽放置在安裝滑槽內時,由于安裝滑槽位呈凸型,其上部比下部小,螺帽的邊緣被下部頂住進行限位,螺桿從上部伸出與抱箍連接,使螺桿在鎖緊固定時更為穩固。抱箍采用鍍鋅鐵制造,增強了抱箍的使用壽命及抗氧化性能,使抱箍在電線桿上固定時也更加穩固。支架采用鋁合金一體成型制造,增強了硬度,使支架安裝標示牌時不會由于更換頻繁被人為變形,提高了使用壽命。

安裝時,先將螺栓從支架的側面安裝在安裝滑槽上。再根據電線桿的半徑選擇合適半徑的抱箍,將抱箍套在電線桿上,并移動支架背面安裝滑槽的螺栓,使其與抱箍兩側的安裝孔位置對應。然后利用螺栓的螺桿穿過抱箍的安裝孔后利用螺母進行旋擰鎖緊,使支架配合抱箍將整個結構緊固在電線桿上。再取出標示牌,從支架正面的框槽上方進行插入,即可完成標示牌的安裝。

本項目于2018年2月開始開展項目調研,經歷了產品圖紙設計、標示牌安裝支架試做和試用,并于12月完成了整體產品研制并投入實際使用。

3項目效果應用分析

3.1項目應用

新型沿海10kV配電線路安健環標示牌安裝支架已在臺山局海宴所試點試用,桿號牌支架、桿號牌拆裝方便,螺栓可在安裝滑槽內隨意調整位置,以適應不同半徑的抱箍使支架安裝在不同半徑的電線桿上,同時支架的正面設有便于標示牌拔插的框槽,單人可完成桿號牌的安裝和更換。桿號牌支架安裝時間平均約12min,更換桿號牌時間,平均約5min。

3.2項目效益分析及推廣

新型沿海10kV線路安健環標示牌,通過支架與抱箍的組合使其能牢固地固定在電線桿上,使用于各種半徑不同的電線桿,巡檢人員在更換標示牌時,無需更換支架,直接將標示牌從支架的框槽取出更換即可,節約了更換時間:新型標示牌的配件如抱箍和支架都采用了特殊的材料,使得標示牌安裝在電線桿上時更加穩固,同時增加了標示牌的硬度,并提高了其抗氧化性能,延長了標示牌的使用壽命。

4結語

本文研制的新型沿海10kV線路安健環標示牌具有操作簡單方便、外形美觀、產品強度高、使用壽命長、安全可靠等優點,實際應用效果顯著,可在所有配電線路全面推廣使用,具有良好的發展前景。
