引言

化工生產企業因生產原料和生產工藝方面的特殊原因,不可避免地存在諸多不安全因素以及高污染的可能性,為有效避免人為主觀原因造成的突發安全事件和環保事件,通常應用儀表自控系統輔助人工完成相關工作,這也是化工生產企業的必然發展趨勢。

精細化工作為化工領域的重要分支,它與基礎化工的不同點在于:(1)因產量少、工藝反應時間長而多采用間歇式生產:(2)因產品需與下游市場需求情況相適應,所以產品更迭速度快。但自控系統設計先期投用成本一般較高,涉及多個專業領域,所以對專業技術人員的素質能力要求較高,這些都大大限制了自控系統的普及。自控系統運行的穩定性和可靠性除了與產品本身的軟硬件質量息息相關以外,也與專業維護人員的技術水平有著密切聯系。

1化工儀表自控系統的主要組成

化工儀表自控系統一般由檢測單元、變送轉換單元、控制單元和執行單元●大部分組成,它四之間主要是通過各種信號進行串聯,以實現其功能。

在控制回路中,可以將電信號視為一個能流,根據它的流動方向和流動狀態,查找故障發生的位置。在自控系統中,電信號主要分為模擬量信號和數字量信號,能流根據參照物不同分為輸入和輸出信號,因此有模擬量輸入信號(A1)、模擬量輸出信號(A0)、數字量輸入信號(D1)、數字量輸出信號(D0)4種。因脈沖量信號應用較少,本文暫不提及。值得注意的是,1/0信號是相對的,具體根據選取的參照物不同而不同。

檢測、變送單元可以理解為采用傳感器技術,通過各種物理或化學原理,使需要測量或控制的物理參數或狀態被表征出來。其涉及的專業領域廣泛,如發生故障,需根據具體工作原理判斷維修的可行性。

控制單元即各種能夠進行邏輯運算的控制器。在化工領域應用較多的有DCs系統和PLC系統,單個設備控制仍然存在基于單片機技術的控制器,這里不做介紹。DCs系統和PLC系統大體上都是由電源模塊、CPU模塊、1/0模塊和連接器組成,也涉及通信模塊及擴展模塊等特殊用途的組件。配合上位機對程序進行編譯閱讀,是實際查找自控故障的最有效手段。因其制造集成化高、精密性強,如發生故障,一般采用直接更換的方式。

執行單元一般為執行器,常見的有調節閥、開關閥,與電氣專業配合時,還包括熱保護器等有輔助動作功能的電器元件。

2能流在故障診斷中的應用

2.1利用能流的流動方向進行故障診斷

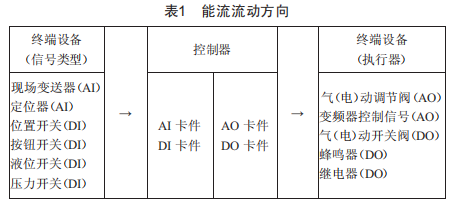

在自控系統運行過程中,能流貫穿整個過程。因?yàn)榭刂茊卧亲钥叵到y(tǒng)的核心,所以在查找故障時,要以控制單元作為主體,判斷能流的流動方向,然后"順藤摸瓜",就可以查找到故障的具體部位?；ぱb置運行中,常見的能流流動方向如表1所示。

根據上述能流方向進行宏觀上的故障查找,能夠達到快速鎖定故障部位的目的。具體的硬件故障還需要根據硬件本身的結構和原理進行修復。

2.2利用能流的流動狀態進行故障診斷

能流的流動方向給故障查找提供了宏觀的方向性指引,在具體故障處理過程中,往往會忽視能流的流動狀態。實際上,能流也有品質要求,當能流的流動狀態不符合要求時,自控系統的運行會受到極大的影響。因?yàn)槟芰鞅旧頍o法實現可視化,所以需要借助儀器進行分析。示波器是儀表自控專業故障判斷的常用工具之一,通過示波器可以觀察能流的流動狀態,判斷其是否受到外界信號干擾,或者高(低)電平持續時間是否滿足控制器掃描周期需要等。當通過能流的流動方向查找故障部位受到阻礙時應當考慮上述內容,尤其是自控系統安裝施工比較粗放時特別需要注意這個問題。

3故障處理實例

3.1某電動執行機構故障處理

某裝置使用小型PLC控制系統進行簡單的過程控制。PLC為ModiconM218可編程控制器,擴展兩個模擬量模塊和兩個數字量模塊。運行過程中,系統報警顯示"電動閥開信號超時",裝置聯鎖跳車。根據能流流動方向判斷法,D1模塊未能在設置時間內接收到相應的數字量輸入信號時報警,使用萬用表測量位置開關的常開點沒有閉合信號,打開現場相應電動閥接線盒,檢查位置開關凸輪的動作情況,發現其未到達極限位置,因此無法發出使D1導通的電壓信號。調整凸輪機構,使其達到極限位置后,裝置能夠正常開車,且運行正常。

3.2脈沖量信號對模擬量信號的干擾作用

某化工裝置風機轉速使用脈沖量信號進入DCs控制系統,前期投用正常,但運行數年后發現其機械監視儀表(振動監視、位移監視)常出現誤動作現象,考慮風機運行安全性,機械儀表使用二取二聯鎖保護,發生誤動作停機事件的概率高。經系統專業技術人員與甲方技術人員共同查找故障,發現脈沖量信號的引入對機械儀表傳送回的4~20mA標準電流信號有不規則干擾。加裝信號隔離用安全柵后,此故障未再出現。由此可見,自控系統中高頻信號的引入要特別注意,其干擾能力存在不確定性,為故障診斷增加了困難。

3.3標準電流信號傳輸故障

某裝置標準電流信號的傳輸采集出現故障?，F(xiàn)場變送器指示在量程的一半左右,但中控顯示其值為滿量程。依次測量變送器輸出電流,AI卡件輸入電流和現場變送器的輸出電流分別為22mA和12mA,與各自顯示一致,斷開控制回路,單獨測量AI通道電壓,DC24V正常。然后使用標準信號發生器進行卡件通道的單獨測試,未見異常。將電纜兩頭懸空,測量其絕緣情況,發現電纜有短接現象。檢查電纜敷設情況,發現電纜在一轉彎處有破損,重新進行絕緣處理后,中控顯示值與變送器顯示值相一致。

分析認為,電纜絕緣雖然被破壞,但未發生過大的短路電流,使得熔斷器未發生動作。但絕緣破壞之后,回路中增加了并聯支路,因此,輸入卡件的電流應為變送器輸出電流和絕緣破壞處短接電阻產生的電流之和,造成中控顯示值大于現場變送器顯示值的情況。

4結語

隨著我國經濟結構性改革,作坊式生產模式終將被淘汰,現代化的智能工廠建設勢在必行,化工行業作為高風險、高污染行業,自控系統的大規模應用是必然選擇。但自控系統集成度高,結構復雜,涉及專業領域多,對系統的設計與安裝有著很高的要求。化工企業只有不斷克服困難,應用新技術、新工藝,才能在競爭激烈的市場環境下長久發展。
