引言

20世紀90年代初,日、法、德等鐵路運輸發達國家就已經開通了時速300km以上的高速列車,我國在"八五"期間開通了時速160km的準高速列車,目前已開通的復興號CR400系列列車上檔時速400km,標準時速高達350km。列車高速化對與之配套的列車運行關鍵技術之一一制動技術提出了更高的要求,同時對制動材料的制備技術及設備要求也更加嚴格。最近幾年,我國對高速列車制動盤和閘片進行了很多探索和研究,取得了顯著成績。相關研究結果表明,鍛鋼制動盤和粉末冶金閘片配對的摩擦副最為合理。

我國用于粉末冶金粉體生產的配料、混合、輸送等設備在自動化程度和生產過程控制精度等方面,與國外先進技術、裝備相比存在一定差距,無法滿足高端產品的生產需求。為盡快改變國內產品結構,制造高端產品以滿足國內外需要,提高生產設備的自動化程度,精確控制生產過程中的配料精度,滿足國內環保要求,最大程度地保護現場操作人員的身心健康成為當務之急。

1總體設計

1.1系統配置

自動配混送系統由無塵投料站、料倉、振動料斗、喂料螺旋、稱重計量倉、卸料閥門、接料輸送車、輸送軌道、豎直提升機、水平移送機、柔性對接機構、三維混料機、成品料移送車、水平布料軌道、水平送料皮帶機、壓機等組成?？刂葡到y(tǒng)由上位機(MCGs)和下位機(s7-200和智能儀表)組成,配備掃碼槍和條碼打印機,具備防錯和數據追溯功能。

1.2工藝流程

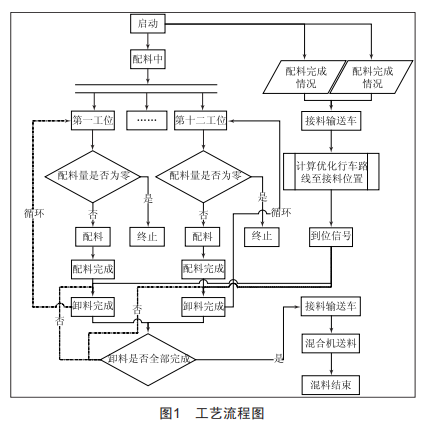

粉末冶金閘片的生產工藝流程如圖1所示。

1.3電氣控制拓?fù)?

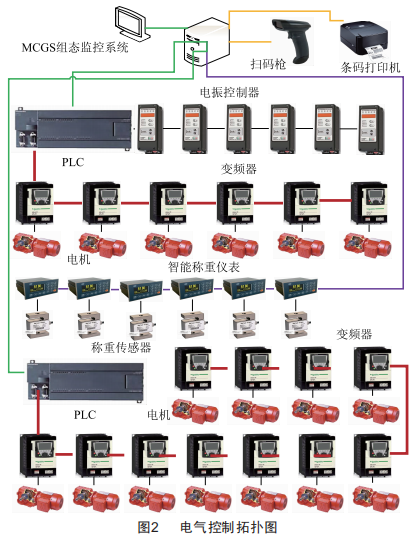

電氣控制拓?fù)淙鐖D2所示。

2PLL硬件配置

該系統采用西門子兩臺s7-200系列的CPU226作為主控制器,第一臺CPU擴展2塊數字量輸入輸出混合模塊223-1PM22(32入、32出),第二臺CPU擴展1塊數字量輸入輸出混合模塊223-1PL22(16入、16出)以及4塊數字量輸出模塊222-1HF22(8出)。兩臺CPU的通信端口PoRT0通過通信卡CP5611與上位機實現MPI通信,通信速率達187.5kb/s,上位機通過通信實時監控設備現場動作,采集現場數據并接收上位機傳輸?shù)闹亓繑?shù)據。PoRT1通過雙絞485通信線與變頻器實現Rs485RUTE通信,控制變頻器啟停、加減速,實現精確配料。

3上位機硬件配置

上位機采用第四代1ntelBBayTBrli1900無風扇多串口高性能嵌入式工控機BoxPC、緊湊堅固的全密封鋁合金箱體和大面積鋁鰭散熱結構,1ntelAtomBBayTBrli1900雙核處理器,內存容量8GB,2個ReBltekRyL8111F10/100/1000Mbrt/s網絡接口,11個Rs232(可選5個Rs485),具備浪涌和靜電保護功能,電源輸入具有過流、過電壓和反接保護措施。

4系統軟件及編程

4.1PLC編程

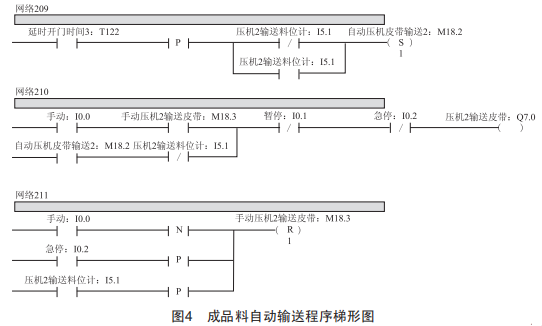

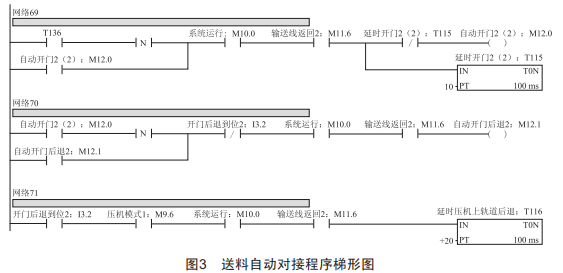

在編程之前,深入分析粉末冶金閘片的工藝配方、動作邏輯,再繪制系統工藝流程圖,如圖1所示。根據工藝要求的配料精度選用適宜的控制模式,采用大加、中加、精加三級給料方式,控制給料精度。在系統中融入條碼防錯系統,主料和輔料原料入庫前打印條形碼,條形碼信息包括:原料代碼、入庫日期、原料批號。將條形碼貼在原料的包裝桶(袋)上,由掃描槍掃描后入庫。入庫時,遇到重復、遺漏掃描時有出錯提示。當操作人員往輔料和主料倉內投料時,先用掃碼槍對物料進行掃描,其相對應的料倉蓋將自動打開,然后將相應的物料投入料倉內,如果拿錯物料,料倉蓋子將無法打開,防止投錯料,以此杜絕由于誤投料造成的產品投訴、成本損失。PLC編程采用s7-200編程軟件西門子V4.0syEP7MrcTow1NsP9,使用易讀的梯形圖(LAD),部分程序如圖3、圖4所示。

4.2組態軟件編程

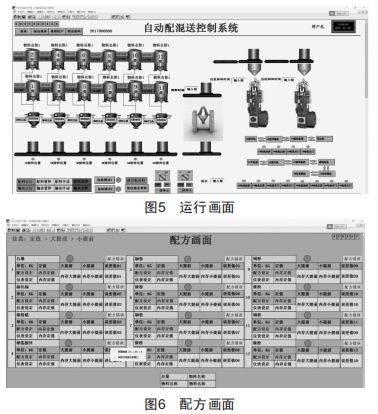

組態軟件采用北京昆侖通態自動化軟件科技有限公司的MCGs6.2通用版,MCGs6.2通用版界面友好、內部功能強大、系統可擴充,支持?jǐn)?shù)據采集板卡、智能模塊、智能儀表、PLC、變頻器、網絡設備等多種國內外眾多常用設備:支持計劃曲線、實時曲線、歷史曲線、Xy曲線等多種工控曲線和報表功能:提供多種配方數據和運行策略。MCGs部分組態畫面如圖5(運行畫面)、圖6(配方畫面)所示。

5結語

自動混配送系統以s7-200為邏輯控制主體,通過硬接線方式采集現場信號,經過復雜的邏輯運算,將結果以通信方式傳送給多臺變頻器,控制電機動作,通過接線方式控制現場閥門動作,實現全自動的配料、混料、輸送工藝過程,配料精度高,動作穩定可靠,不僅減少了生產過程中工人的勞動強度,同時提高了產品質量,有效降低了現場的粉塵污染。采用MCGs組態監控軟件,實現了粉末冶金閘片生產過程的實時監控,還可在出現問題時進行人工調整,保證生產的順利進行。該系統已在多個廠家的生產中得到了應用,運行結果表明該系統運行穩定可靠,配料精度高,混料均勻,完全滿足客戶需求,同時減少了人員投入,節省了人力成本。
