全球知名半導體制造商ROHM(總部位于日本京都市)面向在空調和電動汽車充電樁等需要大功率的工業設備和消費電子設備，開發出實現了低VF和高速trr特性*1以及超低噪聲特性的第4代快速恢復二極管(以下稱“FRD”)650V耐壓“RFL/RFS系列”。

近年來，隨著全球電力消耗量的增加，如何有效利用電力已成為亟待解決的課題。其中，高功耗的白色家電和電動汽車充電樁等工業設備不僅需要提高電源電路的效率，還需要減輕降噪設計的負擔。在這種背景下，ROHM推出的新產品，既實現了可更高效運行的低VF特性，又實現了可減少開關關斷時損耗的高速trr特性，而且，還實現了開關關斷時的超低噪聲特性。

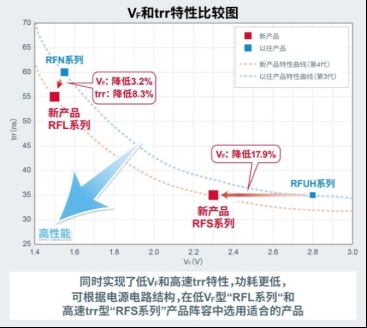

通過優化器件結構和材料，新產品同時提高了VF和trr性能，這兩項性能既是FRD的重要特性，又存在權衡關系。與以往產品相比，低VF型RFL系列的VF降低約3.2%，trr降低約8.3%;與以往產品(RFUH系列)相比，高速trr型RFS系列的VF降低約17.9%。利用這兩個系列的產品陣容，可以實現符合電源電路應用需求的優化設計，從而有助于提高電源的效率。此外，與普通產品相比，開關關斷時的噪聲非常低，有助于減少噪聲抑制部件數量并減輕設計負擔。

新產品已經開始以兩個系列月產10萬個的規模投入量產(樣品價格700日元/個，不含稅)，可通過Ameya360，Sekorm和Oneyac等網售平臺購買。

今后，ROHM將通過繼續擴充RFL系列和RFS系列的封裝陣容、推出支持車載應用的產品，不斷擴大應用領域，為進一步降低應用產品的功耗做出貢獻。

<產品陣容>

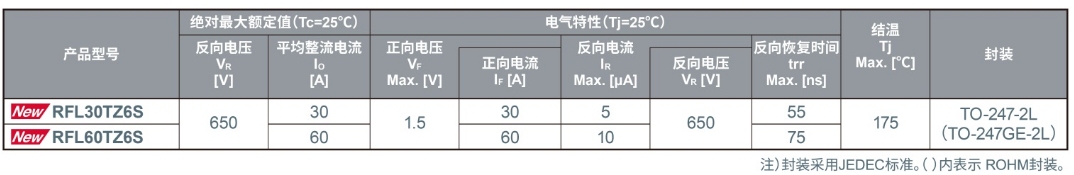

?RFL系列(低VF型)

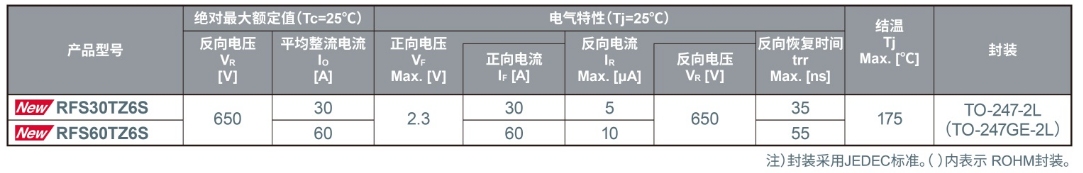

?RFS系列(高速trr型)

<目標應用>

?空調、洗衣機、冰箱等的PFC(Power Factor Correction)電路

?電動汽車充電樁等的二次側整流電路

?作業機器人、壓縮機等的逆變電路

?服務器和基站電源等各種電源設備

<電路結構(拓?fù)?示例>

<拓?fù)溥x擇>

在設計電源電路時，不同的應用產品，其輸入電壓、輸出電壓、功率、有無絕緣等項目有所不同，因此需要選擇符合所需規格的電路結構(拓?fù)?。

ROHM官網提供拓?fù)溥x擇頁面，可根據不同的拓?fù)溥x用合適的元器件。

<術語解說>

*1) VF和trr特性：

VF(Forward Voltage)是指正向電壓，即正向電流流動產生的二極管引腳之間的電壓。該值越低，應用產品的工作效率就越高。

trr(Reverse Recovery Time)是指反向恢復時間，即從導通狀態到完全關斷狀態所需的時間。該值越低，開關時的損耗越小。

VF和trr之間存在權衡關系，兩者都是與二極管的損耗息息相關的重要特性。
