最新的節能計劃要求待機功耗低于 75mW 和 100mW。一些行業領先的計劃正在獎勵將待機功耗保持在 30mW 以下的產品。在追求無后備電源的過程中，我們?cè)谀睦镄鎰倮?

業界已經確立，任何低于 5mW 的功率都被視為“零功率”待機損耗。該定義由國際電工委員會 (IEC) 62301 第 4.5 條提出。

在非常低的開關頻率下工作對于實現盡可能低的待機功耗至關重要。在切換脈沖之間，AC/DC 控制器進入休眠狀態。每次切換時，控制器都會喚醒足夠長的時間來監控負載條件并確定它應該繼續運行的頻率。

如果在控制器休眠時發生負載階躍會發生什么?顯然，輸出電壓會下降，直到下一個開關事件，這可能是一個很長的時間。這將待機模式下控制器的最小開關頻率限制在 200Hz 左右，而不需要非常大的輸出電容器。在這個頻率下，待機功耗水平很容易保持在 20mW 以下。

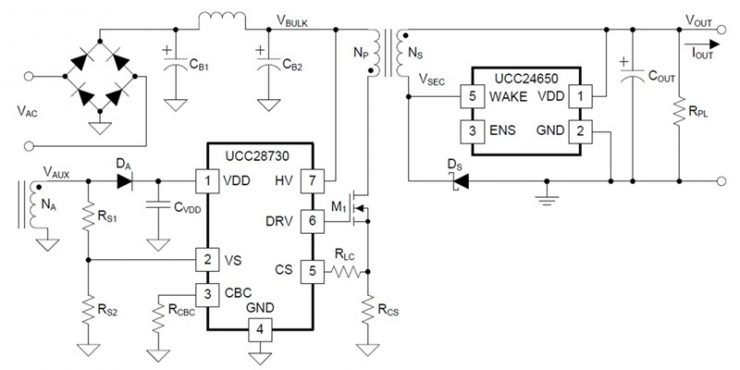

要實現低于 5mW 的待機功耗水平，需要幾十赫茲的最小開關頻率。通過使用簡單的喚醒監視器，主控制器可以在這些令人難以置信的低開關頻率下運行，而不會犧牲負載階躍響應。圖 1 顯示了一個簡化的示意圖。

圖 1：?jiǎn)拘驯O(jiān)視器可實現極低的開關頻率，最大限度地減少待機功耗

喚醒監視器位于變壓器的次級側并持續監視輸出。一旦檢測到負載，喚醒 IC 會在短時間內將變壓器次級繞組拉低，告訴初級側控制器立即喚醒并響應增加的負載需求。

UCC28730是一種隔離的反沖電源控制器，它使用主側繞組傳感提供精確的電壓和恒流調節，消除了對光耦合器反饋電路的需要?？刂破饕怨乳_關的不連續傳導模式工作，以最小化開關損耗。該調制方案是頻率調制和一次峰值電流調制的組合，以在負載范圍內提供高轉換效率?？刂坡商峁┝藦V泛的輸出功率動態工作范圍，便于實現<5-mW備用功率。

在低功耗工作水平時，該設備具有電源管理功能，以降低開關頻率小于28 kHz時的設備工作電流。UCC28730包括脈寬調制器中的特性，以降低在基本開關頻率及其諧波處的電磁干擾峰值能量。通過一次側控制，實現了準確的電壓和電流調節、快速的動態響應和故障保護。一個完整的充電器解決方案可以實現與一個簡單的設計過程，低成本，低組件計數。

UCC24650是一款易于使用的二次側電壓監視器，可定期測董其自身的VDD電壓。當相對上一讀數存在 3%浮動時，會向接收一次側穩壓(PSR)控制器發送 喚故簽報倌號.該器件功耗較低，有助于在許多應用中實現小于5mW的零功耗待機損耗。

接地基準整流器上連接了一個內部200V金屬氧化物半導體場效應晶冰管(MOSFET)開關，可向反激交壓器二次側繞組提供限流脈沖，從而將倌號耦合至一次側控制器。在檢測到控制器驅動的開關活動之前，將以 33kHz的頻率重復發送該信號。

相對浮動檢測功能可將電壓調節至5V與28V之間的任一電壓。喚醒警報功能可實現超低待機頻率，從而以最大限度降低開關損耗，并減小響應重載階躍所需的輸出電容。此監視器與能夠檢測喚醒信號的控制器搭配使用，例如UCC28730 PSR反激控制器。UCC24650還提供了使能和禁用信號，可用于在無載條件下控制二次側電路，從而降低待機功耗。此類電路可以是同步整流控制器或繼電器驅動器等。

●特性

■具有出色的負載瞬態性能和零待機功耗

■實現最小輸出電容，以降低ΔV-OUT

■無需外部元件

■<50μA的器件電流補償(典型值)

■5V至28V輸出監視能力

■3%電壓浮動檢測(專利申請中)

■200V喚醒開關

■可使能和禁用SR控制器、繼電器控制或其他輔助電路

■5引腳小外形尺寸晶體管(SOT)-23封裝
