引言

近年來,隨著經濟全球化、區域經濟一體化的趨勢加強,制造業正面臨著越來越激烈的挑戰,物資流通的速度與效率成為衡量一個企業經濟實力的重要指標。生產物流作為現代生產的重要組成部分,隨著生產力水平的日益提高,其蘊涵的巨大潛力越來越多地引起了人們的注意。

而作為制造產品的生產車間,其生產線布局的優劣對生產物流起著決定性的作用,如何設計出高效的生產系統一直是困擾我們的難題。物流系統仿真技術作為新型技術,提供了一種很好的解決途徑,尤其是在對復雜而詳細的物流系統進行設計規劃、分析改造的過程中,更是不可或缺的重要工具。

本文擬結合公司自動化裝配生產線布局,利用RaLC物流系統仿真軟件建立虛擬仿真模型,并對自動化裝配生產線及配套生產物流布局進行仿真分析研究。

1虛擬仿真驗證的目的

公司自動化裝配生產線需滿足系列電連接器的自動化、數字化、柔性化、流水式混裝,由四段循環式裝配線構成。自動化裝配線由主線體、緩存線體和各作業工位組成。緩存線體實行統一標準設計,各緩存線體上設置自動化工位和人工工位。針對上述裝配生產線,仿真分析目標如下:

(1)根據工藝設計方案的物流規劃,通過物流邏輯建模的方式,對物流規劃方案進行仿真分析與評估,為優化物流提供建議。

(2)統計生產線上物流設備與加工設備的利用率,并分析各工藝設備之間的匹配性,找出裝配車間各工序或者生產線的瓶頸,通過多方案比較,優化設計方案。

(3)分析生產線上各個工位之間的工作勞動強度,實現各個工位設備的等待、運行等分析。

(4)分析工程設計的物流方案)包括裝配車間內物流及廠區內物流),分析物料載具的需求量。

2仿真實施步驟

根據自動化裝配生產線工藝布局圖,采用RaLC仿真軟件進行1:1三維仿真建模,采集相關典型產品生產數據,經整理后導入仿真模型。通過仿真運行后導出日志文件,經分析整理后形成分析報表,重點從裝配生產線各環節作業人員及設備的時間利用率、產能入手,對物流規劃方案進行仿真分析與評估,判斷是否存在通道堵塞、節拍不平衡、存在瓶頸等狀況,為優化物流提供合理化建議。

2.1采集工藝布局?jǐn)?shù)據

根據虛擬仿真驗證要求及建模數據要求,采集包含立體倉庫區、裝配線及配套功能區的現場布局?jǐn)?shù)據(工藝布局圖)、自動化設備參數、作業人員配置情況及各環節作業流程等數據。

2.2建立仿真模型

建模過程將分為整體布局、設備參數設置、作業人員配置、作業邏輯設置四個部分。

(1)整體布局:根據生產線工藝布局圖,首先搭建廠房建筑模型,包含地面、墻面、立柱、通道等:然后劃分樓層,標記功能區域。

(2)設備參數設置:根據步驟2.1中所采集的設備參數數據,在整體布局模型基礎上,通過RaLC仿真軟件內嵌設備模塊新建各區域所需設備設施,并根據工藝布局圖中的標識進行定位。設置各設備尺寸、運行時間、移動速度等詳細參數。

(3)作業人員配置:根據步驟2.1中采集的作業人員數據,設置立體倉庫區配套分揀工位作業人員的作業流程、工序、耗時、數量:設置自動化裝配線各人工工位對應的作業人員作業流程、工序、耗時:設置負責裝配線與各功能區域間物料轉運的作業人員的作業流程、工序、耗時、數量等。

（4)作業邏輯設置:根據步驟2.1中采集的作業流程數據,設置設備運行邏輯、協調邏輯以及物流存儲和流向邏輯。

2.3梳理采集生產數據

根據裝配生產線虛擬仿真驗證的要求,將典型產品的生產過程確定為裝配生產線仿真范圍。梳理每種典型產品的生產數據,包括典型產品及相關配件的裝配工藝流程圖、裝配工序清單、生產計劃數據等三部分。

2.4整理仿真數據

根據RaLC仿真軟件所指定的數據文件格式,對上一步采集的生產仿真相關數據進行整理,形成可直接導入仿真模型的xML格式仿真數據文件。

2.5運行仿真分析

通過仿真運行后導出日志文件,分析整理后形成各環節作業人員及設備的時間利用率、產能趨勢圖等。

3裝配生產線仿真驗證

3.1布局建模

根據生產線工藝布局圖,在RaLC仿真軟件中1:1進行三維建模。

3.2流程設置

（1）插頭流程（插頭裝配):①分料配送二②裝插針二③殼體組件組裝二④插頭裝配二⑤分離力、互換檢測二⑥電性能檢測一⑦檢外觀一⑧裝防塵蓋一⑨產品下線后轉至交收檢驗間,空載具回流。

(2)插座分為兩個子流程:

活動層組件裝配:①分料配送一②裝接觸件一③鉚接一④產品下線后轉油脂間,空載具回流。

插座裝配:①分料配送一②裝接觸件一③殼體組件組裝一④分離力、互換性檢測一⑤電性能檢測一⑥檢外觀一⑦裝尾罩、裝防塵蓋一⑧產品下線后轉至交收檢驗間,空載具回流。

3.3參數設置

(1)裝配線輸送速度設置:輸送速度24m/min。

(2)載具尺寸設置:載具尺寸200mmx100mm。

(3)作業人員參數設置:行走速度50m/min:持手推車行走速度30m/min:旋轉90o時間1s:持手推車旋轉90o時間3s:拿取時間1s:放置時間1s。

(4)工位參數設置:按要求分別采集了插頭裝配、活動層組件裝配、插座裝配中各工序的工藝數據,并分別設置了對應各工位的時間參數(作業工時、準備工時、等待工時)、輸入/輸出物料、作業方式、轉運方式等。

3.4仿真驗證結果

(1)環形緩存主線可最多緩存185個載具,"分料配送"工位緩存線上可最多緩存5個載具。

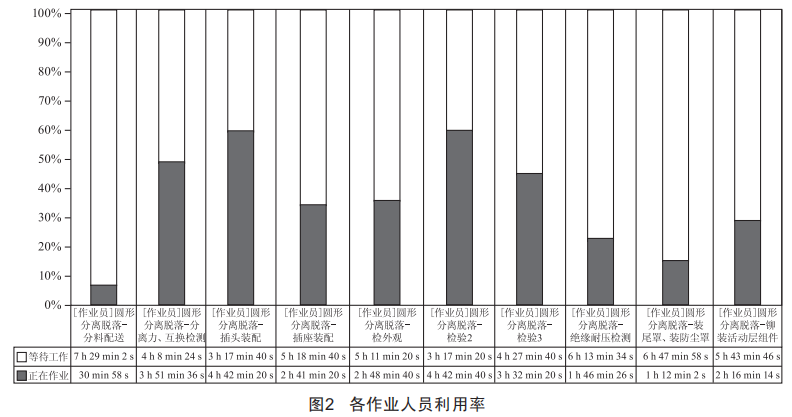

(2)在一個班次(8h)時間內,對圓形分離脫落生產線同時進行插頭、插座裝配過程仿真,得出自動裝配檢測設備利用率情況(圖1)、各作業人員利用率情況(圖2)以及各產品的最大產能分別為70只、67只、40只。

由上述仿真結果可知:

(1)柔性化絕緣組件自動組裝系統前期處于滿負荷狀態,分離力自動檢測裝置、圓形活動層自動組裝系統、絕緣耐壓自動檢測儀作業時間分布較為均勻。

(2)"分料配送""裝尾罩、裝防塵罩"工位作業人員利用率偏低,小于20%,后續可對生產線人員配置進行優化。

4結語

通過應用RaLC物流系統仿真軟件,對電連接器自動化裝配生產線進行仿真驗證,得出:柔性化絕緣組件為整條自動化裝配生產線的瓶頸所在,其效率決定著生產線的效率與產能。生產線上個別工位作業人員的利用率偏低,布局及人員配置還有提升優化的空間。

自動化裝配生產線的實際生產運行情況較為復雜,但是通過使用仿真軟件對生產線的虛擬仿真驗證,能為生產線的規劃建設提供一些優化改進的思路,使資源配置盡量?jī)?yōu)化,為建立和完善企業數字化制造體系,提高企業的核心競爭力打下堅實的基礎,使企業在技術和經濟方面取得很好的效益。
