引言

小型薄壁零件在數控車上加工時,粗加工與精細化加工分開進行,在完成粗加工后進行精細化加工。但粗加工時會出現切削量大、應力大等情況,直接造成后續精細化加工出現變形、尺寸不合理等情況。因此,需要做好工藝分析工作,改善傳統加工工藝的不足,提高小型薄壁軸承套類零件的加工質量。

1小型薄壁軸承套類零件加工的難點分析

小型薄壁軸承套類零件選擇強度高的硬鋁材料,完成加工后需要利用放大鏡放大10倍進行檢查,確保零件表面不出現劃痕。小型薄壁零件整體尺寸較小,利用夾子難以操作,且夾緊操作時又容易出現形變。綜合分析可以發現,小型薄壁軸承套類零件加工的難點體現在以下方面:

(1)零件裝夾操作時容易變形,難以控制零件壁的厚度。結合小型薄壁零件設計圖紙與技術要求,加工設計時要重點關注尺寸的精準度、定位的精確性、加工工藝的選擇等,結合具體方式選擇合適工藝。

(2)小型薄壁零件加工精確度會受到切削熱的影響,車削加工時會產生熱量,使得金屬材料發生變形。

數控車床本身主要用于加工回轉類零件,常見的包括軸類或盤類復雜零件,呈現出內外圓錐面或內外圓柱面回轉等。如圖1所示,由3個零部件構成典型配件。整體結構并不復雜,但需要在短時間內保質保量地完成,要求技術人員全面掌握數控車床的性能與操作技巧,制定合適的加工方案。

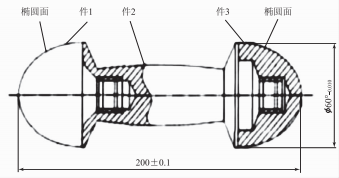

圖1小型薄壁零件構成示意圖

2小型薄壁軸承套類零件加工的準備

2.1全面分析零件圖樣

(1)圖形分析要點。加工軸類零件可以分成兩個重要內容,即保證尺寸精確度與表面粗糙度。如圖1所示零件分成三部分,零件圖形看似簡單,但內部包括幾個部分:外端面、錐面、橢圓等,要求技術人員有嫻熟的操作技巧,才能順利完成零部件加工。

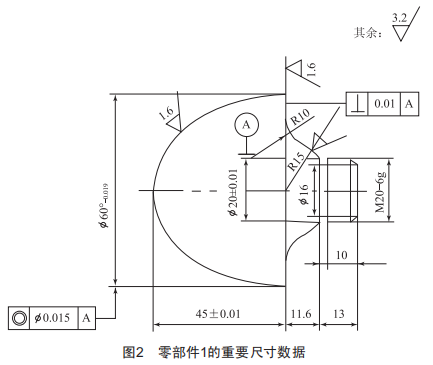

(2)零件尺寸分析。分析所得的尺寸要在數控車床加工前編程成具體尺寸,計算編程尺寸方式:基本尺寸+(上偏差+下偏差)/2,通過計算可以得出所需的編程尺寸。圖2已經標注出零部件1的重要尺寸數據,通過計算得出最大外圓直徑編程尺寸,為方便計算取近似值小=59.99。利用編程尺寸計算得出其余尺寸。

2.2零件裝夾注意事項

2.2.1加工零部件1

對3個組成部件進行分析,可以發現零部件1和零部件3存在共同問題。完成零件1左半邊或右半邊加工時,余下的另一部分就無法裝夾。實際操作時完成左側橢圓面加工后,已經沒有裝夾右半部分的位置。實際加工時要利用輔助夾具完成零部件1和零部件3的加工。需要提前加工零部件1的右半側與零部件3的內輪廓。將零部件3的內螺紋作為裝夾的輔助夾具,實現3個零部件的裝配。

2.2.2加工零部件3

上面已經介紹過零部件3的加工,完成工件內輪廓的加工,并將其作為零部件1的夾具。完成內螺紋加工后,直接利用螺紋配合的方式完成零部件3橢圓部分的加工。

2.2.3零部件2的加工

零部件2是3個零件中加工難度最大的一部分,為了提高加工精準度,需要選擇"一夾一頂"的裝夾方式完成零部件2的加工。

3小型薄壁軸承套類零件加工工藝要點分析

3.1選擇合適的刀具

依據加工要求選擇合適的加工刀具,以零部件2為例分析加工大圓弧面的措施。通過分析已經標注出的數據可以準確判斷加工時要使用的鉆頭,即小2.5mmB型中心鉆與小17.5mmB型麻花鉆。為了避免加工時刀具直接接觸到工件,選擇外圓尖刀時要綜合考慮選擇72.59的刀具。

3.2選擇合適的量具

量具選擇過程較為簡單,只要滿足最大測量需求并且滿足零件加工精確度要求即可。

3.3工件具體加工

(1)切斷毛坯。毛坯切斷的方法主要有兩種,即排切法與直切法。要根據工件加工的具體情況選擇合適的切斷毛坯的方法。(2)加工橢圓。加工橢圓時要用到宏程序,不同型號的數控車床使用的G指令方法不同。

3.4零部件加工順序

組合型器件順利加工的關鍵就在于加工順序的先后性,明確加工順序可以降低原材料的使用數量,節省后期刀具裝夾耗費的時間,提高加工效率,提升加工效益。因此,任何一個零部件在具體加工前都要先確定先后順序,只有保證加工順序的合理性,才能將加工成本降到最低,提升加工企業的經濟效益。

4結語

本文通過分析數控車加工小型薄壁軸承套類零件的工藝,探討了影響加工精準度的因素,并聯系具體零件加工工藝,提出了提升零件加工質量的措施,可以為類似研究提供借鑒,提高我國小型薄壁軸承套類零件加工工藝的水平。
