引言

小功率用電設備對用電質量的要求較低,其電源可以用單相電代替三相電簡化系統結構,提高系統可靠性和功率密度。隨著航空航天技術的發展,對發電機的要求越來越高。為滿足某發動機數控系統用電需求,設計了一款發電機,它可以同時對外輸出3種電壓,同時為保證設備的安全運行,提高產品的可靠性,對發電機進行了抗短路設計,避免在短路情況下過高短路電流對用電設備造成損壞。

1短路電流分析

研究永磁同步發電機的短路時,主要研究其瞬態短路狀態以及穩態短路狀態。為簡化運算,先對穩態短路情況下的短路電流進行計算,然后以經驗系數修正,得到瞬態狀態下的短路電流。

根據文獻[2],可得出式(I):

式中,E0為空載反電勢:/k為短路電流:/N為額定電流:Xad為直軸電樞反應電抗:Xaq為交軸電樞反應電抗:r0為繞組內阻:L0為繞組電感。

從式(I)可知,增加定子漏抗可以減小短路電流。發電機定子漏抗包括定子槽漏抗、諧波漏抗以及端部漏抗。定子繞組漏抗可用式(2)表達:

式中,Xs為繞組漏抗:f為頻率:li為鐵芯長度:N為每相導體數:入s為定子槽比漏磁導:入e為定子端部比漏磁導:入h為諧波比漏磁導:p為極數:g為每極每相槽數。

其中入s定子槽比漏磁導見式(3):

式中,hs0為沖片第一槽口高:hs1為沖片第二槽口高:bs0為沖片第一槽口寬:bs1為沖片第二槽口寬:8為定子繞組節距比。

入e定子端部比漏磁導見式(4):

中,m為電機相數,r為電機極距。

入h諧波比漏磁導見式(5):

式中,s為氣隙長度:Ks為飽和系數:Kdp為繞組因數。

根據式(2)~式(5),可以得出,增加定子漏抗可以采用的方法包括:

(1)優化定子槽型,選擇窄而深的定子槽,優化槽口尺寸,提高槽比漏磁導:

(2)合理設計每相匝數,選取高的串聯匝數:

(3)增大繞組端部長度,減小長徑比,提高定子端部的比漏磁導:

(4)減小氣隙長度,提高發電機中的諧波比漏磁導。

2發電機方案設計

2.1極槽配合的選取

為減小發電機繞組端部尺寸,優先采用集中繞組的布置方式,集中繞組有利于提高發電機性能,減少發電機損耗,降低齒槽轉矩[4]。本發電機選擇I2極I8槽的極槽配合方式。2.2定子繞組設計

在本研究中,發電機分別提供3套獨立單相交流電壓,定子相數分配情況如圖I所示。wI繞組為93匝,w2繞組為599匝,w3繞組為244匝。

圖1定子繞組分配

3有限元仿真分析

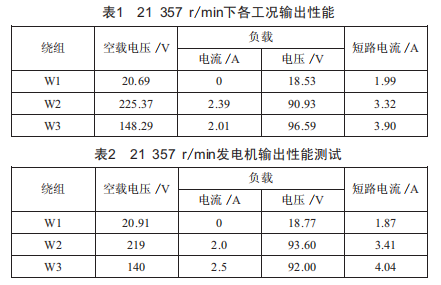

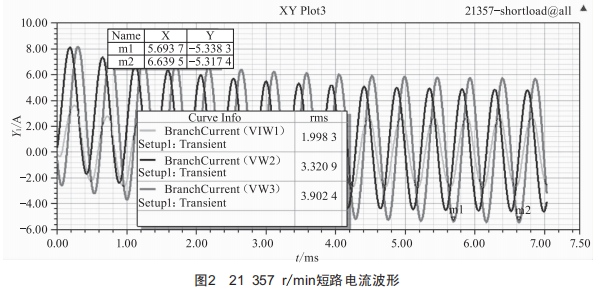

在AnsoftMawe112D軟件中建立發電機模型,對發電機在21357r/min下分別進行空載仿真分析、帶載仿真分析和短路仿真分析。短路電流仿真波形如圖2所示,仿真結果如表1所示。

4實驗驗證

對樣機進行負載短路實驗,在2I357r/min轉速下,將3套繞組輸出端分別短路,對發電機進行試驗測試。實測結果如表2所示。

通過表1、表2仿真數據與實測數據的對比分析,發電機w1、w2、w3通道對外輸出性能仿真值與測試值偏差較小,所有誤差不超過8%。

5結語

本文從單相繞組抗短路的原理出發,研究了發電機定子漏抗影響因數,對發電機進行了抗短路設計,優化了定子槽型,通過合理選擇定子匝數、長徑比以及氣隙長度,提高了定子漏抗,降低了發電機的短路電流。通過仿真與試驗驗證,證明了設計的合理性和仿真的準確性,為高可靠性航空發電機的設計提供了重要的指導。
