引言

隨著近年來國內貨物運輸行業以及國際貿易的發展,集裝箱運輸成為目前碼頭主要的運輸方式之一,專業化的集裝箱也是未來碼頭主要的發展趨勢。天津港經過多年的設施建設,其自動化程度顯著提升,天津集裝箱碼頭迎來了新的發展機遇。通過加大設備投資,改善工作條件以及增加大型的起重機設備,使集裝箱數量顯著提升,在提高效率的同時降低了設備故障概率。通過現場作業管理能夠有效控制安全事故的發生,根據碼頭作業情況,經過多年研究,專門針對集裝箱起重設備研發了遠程監控系統,即CMS系統,該系統能夠?qū)崿F(xiàn)碼頭自動化控制,有效防止安全生產事故的發生,提高現場作業管理效率。通過對該碼頭起重設備的監控以及設備運行管理,能夠?qū)崿F(xiàn)CMS系統遠程監控功能。

1CMS監控系統原理

CMS遠程監控器系統是大型設備主要監控系統之一,該系統是否能夠?qū)崿F(xiàn)功能,需要依靠先進的技術結合現場監控軟件的實際情況。在大型起重設備的監控系統中,需要實現虛擬仿真技術與通信技術的互相配合,打破傳統管理軟件的局限,進一步實現監控和管理的一體化功能。通過良好的數據管理功能和先進的數據處理技術,實現大型起重設備的遠程監控功能。在設計過程中,需要根據工作運行環境的差異進行個性化設置,在生產管理和自動化過程中,作業人員能夠直觀了解當前設備的運行情況及維護狀態,以更好地為企業提供服務。該系統利用仿真技術采集機械故障、運行狀態、維護狀態操作等多種信息,并利用HMI技術通過無線網更為直觀地體現在顯示屏中,達到實時監控的目的。同時,該系統由本地系統和遠程系統共同構成,本地系統包括遠程CMS、司機房CMS、電氣房CMS、終端CMS等,能夠通過客戶端提供功能。

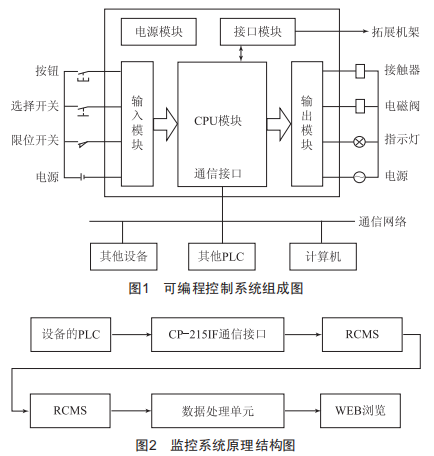

港口大型設備可編程控制系統組成如圖1所示。監控系統原理結構如圖2所示,從圖中可以發現,從裝卸設備、可編程控制的軟件中采集數據,經過轉發,由遠程服務器接收相應數據并使這些數據進入遠程監控系統中,用戶可通過服務器對這些數據進行實時監控,而遠程用戶也可利用網絡實現數據監控,這一過程實際上就是數據通信。

2CMS監控系統功能

2.1實時監控

在集裝箱公司作業和生產中應用CMS系統,實時監控能夠起到關鍵作用,也是集裝箱公司大型起重設備監控的核心部位,實時監控涵蓋集裝箱業務中的起升、大車、小車、吊具等系統。通過對CMS系統的實時監控,能夠?qū)Υa頭裝卸、電氣系統元件進行有效監控。通過模擬仿真的形式,詳細顯示碼頭作業情況,便于工作人員的現場管理,并通過實時監控對現場作業、多種設備運行情況進行監視,比如電氣位置、電流、電壓、速度、風機等,更加直觀地完成控制和管理,以防出現安全隱患。

2.2故障的收集處理

利用CMS遠程監控系統,能夠準確顯示故障發生位置、時間以及具體內容,同時能夠通過可編程控制軟件,查看相應的故障程序,實現故障列表功能,工作人員可通過列表查詢故障發生的內容、時間、類型,便于對設備進行管理。

2.3故障跟蹤

通過設計CMS遠程監控系統,能夠儲存故障模擬量以及開關量等數據,通過波形圖顯示,將其作為現場管理、故障排除、分析等參考依據。

2.4維護保養功能

利用該系統能夠通過客戶預設,完成相應設備的維修保養提醒,還可以通過設定記錄及設備保養周期的比較,對用戶設置定期設備維護保養提醒。該系統還能夠設置開放接口,便于客戶增加設備和一些易損壞原部件的維護保養,設置相應標準值預警操作,提供部件更新功能,可查看每次更換后的使用情況并編輯記錄日志。

3CMS監控系統建立原則

以天津某集裝箱碼頭公司作為研究對象,根據該公司的設備情況,設立CMS系統,通過數據共享,為設備管理提供重要的數據基礎,解決了當前人力維修操作效率較低的問題,提高了企業的整體效益,并且能夠?yàn)槠髽I(yè)制定決策提供重要的數據參考。通過研究,目前針對該公司的機械設備管理,CMS遠程監控系統在設立時需要符合下列原則:

3.1兼容性

兼容性實際上是指CMS系統在公司系統建設中具有良好的兼容性,能夠兼容公司目前所使用的自動化控制系統,在CMS系統建設時不會破壞原有的管理系統,并從一定程度

上充分利用原有系統的數據,實現數據共享,提供更加準確的信息,為企業決策制定提供支持。

3.2規范性

天津某集裝箱碼頭公司的CMS系統,在設計過程中需要以IS09000標準作為原則,通過企業管理總結經驗,進一步建立完善的設備運行信息和管理制度,通過設備信息規范化提升企業的管理水平。

3.3創新性

在設立CMS系統時應當具備一定的創新性,在當前管理思想前提下,能夠有效梳理企業管理流程,達到優勢互補,通過管理方式和思想的創新,進一步提升企業整體管理水平。

3.4應用性

需要考慮該系統的應用性,良好的人機界面能夠提供人性化服務,為工作人員創造操作簡單、實用性強的操作環境。

3.5可拓展性

需要考慮系統可拓展性問題,為后續系統升級提供便捷,始終保持先進性,能夠應對未來不同操作需求和復雜環境的變化。

4CMS監控系統應用意義

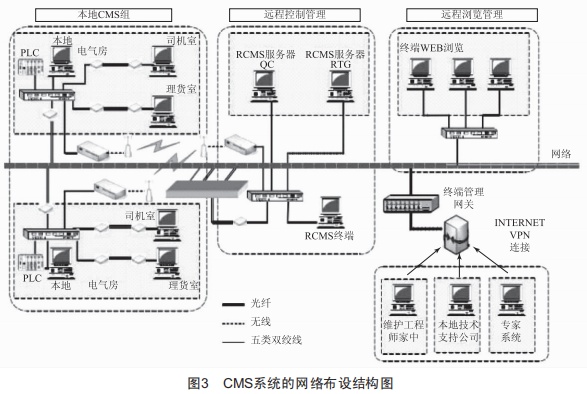

圖3為CMS系統的網絡布設結構圖。該系統應用了無線網絡技術、S0L數據庫技術以及可編程控制信息傳輸技術。隨著這些技術的不斷完善與發展,CMS遠程監控系統能夠得以實現。從系統的設計意義上來看,實現集裝箱生產的實時監控,利用GPS能夠提供大車的實時位置信息,以及CMS監控系統提供的場地箱區信息、設備本身信息以及實時監控到各個設備的準確位置。在作業過程中能夠快速了解當前正在吊裝哪些集裝箱,提高監控實時性,在最快的時間內了解現場作業情況,及時制止錯誤作業的發生。其次,能夠?qū)崿F(xiàn)工單管理的智能化,由于采用了S0L數據庫用于信息儲存,便于實現資產管理系統的數據信息共享,利用CMS數據實時信息生成故障實施工單,利用動態設備運行和作業量統計生成相應的維修保單,實現設備的動態化管理,改變過去僅依靠人力管理設備的理念,使得現代設備管理更具科學化。具有WEB互聯網瀏覽功能,同時利用異地遠程監控實現WEB網絡瀏覽,能夠使所有用戶看到目前設備的運行狀態,還可通過遠程局域網便于異地開展設備監控和相應的技術支持。當系統在運行過程中出現故障報警時,能夠準確給出故障點,便于分析故障,縮短故障時間。該系統同生產系統實現無線網共用,利用無線網絡技術,能夠減少在傳輸過程中產生的信息量,生產系統的無線網絡通信量達30M,因此共網使用對于生產系統影響不大,解決了網橋間的融合通信問題,整合了企業在管理過程中的業務流程,減輕設備工作量,不斷提高企業的設備管理水平,提高設備利用效率:更好地規范企業管理以及提高信息化水平,降低生產成本,提高勞動效率,進一步提升企業在市場中的核心競爭力。

5結語

總而言之,將CMS監控系統應用于天津某集裝箱碼頭公司,能夠提升碼頭的作業效率,并實現碼頭設備的自動化管理,為其他港口的碼頭設備管理提供參考。
