1密封油系統介紹

本密封油控制系統是湛江中粵能源有限公司(調順發電廠)0FsN-630-2YHG發電機的配套系統。它向發電機兩端密封瓦提供連續的密封油,并對其進行監控及保護。我廠發電機采用水-氫-氫冷卻方式,即定子繞組為水內冷,轉子繞組和鐵芯為氫氣冷卻。為密封發電機內的氫氣,密封油系統采用了雙流環式密封瓦(氫側和空側兩路油)。

我廠密封油系統為整體集裝式,雙流環式密封瓦內有兩個供油槽,內部油壓始終高于發電機內氫壓,從而防止氫氣從發電機兩端泄漏。兩個供油槽內的密封油由獨立的兩路油源分別供給?？侩姍C(jī)氫氣側的油流為氫側密封油,靠空氣側的油流為空側密封油。密封油平衡閥控制了兩路密封油壓基本一致,這樣就減少了氫氣的泄漏以及外界空氣對發電機內氫氣的污染。所謂雙環,是指密封瓦在空側進油處沿軸向分成兩個獨立的環,空側油將環分別推向密封瓦座的兩側,從而使密封瓦的兩側與瓦座貼緊,減少因瓦座間的間隙引起的密封油損失。

我廠密封油系統中包含了主差壓閥、輔差壓閥和平衡閥等幾個重要設備。主壓差閥相當于空側密封油的再循環,利用發電機內風壓和密封油壓作為信號進行調整,控制密封油壓高于機內風壓0.084MPa。輔差壓閥將密封油高低壓備用油源接入系統,保證供油可靠性。平衡閥用于調節空側、氫側密封油壓在±490Pa范圍內,減少兩路油的互相竄動。

密封油箱是氫側油路的主油箱,油箱內裝有自動補油、排油裝置。氫側密封油箱上部和發電機內相通,利用發電機風壓作為動力進行自動排油,利用空側密封油泵壓力進行自動補油。

在發電機低風壓或者無風壓情況下,自動排油失去動力后,利用氫側密封油泵通過其出口管道上的壓力排油門進行壓力排油。

2氫側密封油箱滿油的情況分析

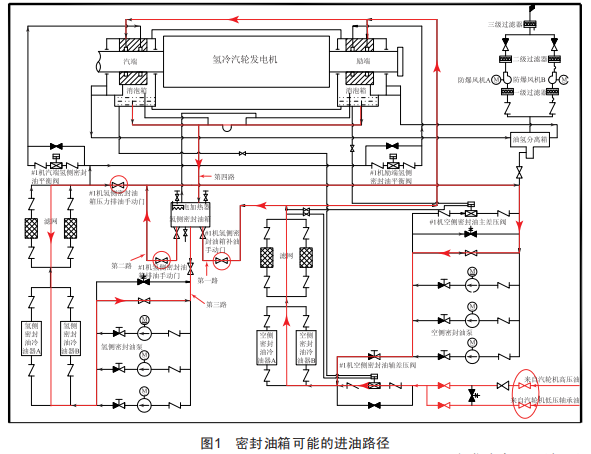

根據系統設計,分析密封油箱可能的進油路徑如圖1所示。

從圖1可知,造成密封油箱滿油的可能路徑共有4條,下面逐一進行分析:

(1)第一路進油路徑為密封油箱自動補油通道。由于密封油箱設計有自動補油功能,正常情況下,補油浮球閥處于向上旋緊狀態,浮球處于自動狀態:當出現需要強制補油時,可向下旋松浮球閥。若補油浮球閥長時間處于向下旋松狀態或者故障內漏而未及時發現,當空側密封油泵或者空側備用油泵向空側供油時,密封油箱就會處于一直補油狀態,若發現不及時,密封油箱很快就會滿油,并進一步滿油至消泡箱,造成發電機進油。(2)第二路進油路徑為密封油箱自動排油通道。由于密封油箱設計有自動排油功能,正常情況下,排油浮球閥處于向上旋緊狀態,浮球處于自動狀態:當出現需要強制排油時,可向下旋松浮球閥。第一種情況:當發電機風壓低于0.09MPa,由于空氫側密封油竄流而自動排油動力不足,氫側密封油箱油位可能會逐漸升高:第二種情況:密封油系統停運后,系統內殘存油逐步回到氫側油箱,氫側密封油箱油位逐漸升高。當出現氫側密封油箱油位高報警時,排油浮球閥會自動打開或者被強制旋松,由于排油口接至空側油泵進口,而空側油泵進口的隔氫裝置高度約11m,使空側油泵進口靜壓約0.09MPa,此時由于自動排油動力不足,自動排油通道不僅不能排油,反而會造成空側進口密封油倒回氫側密封油箱,造成油箱滿油。(3)第三路進油路徑為密封油箱壓力排油通道。由于密封油系統停運過程,需要利用氫側密封油再循環門調整氫側油壓,密封油系統停運后,氫側再循環門往往處于打開狀態。若系統停運后,壓力排油門未關閉,而壓力排油管接至空側油泵進口,空側油泵進口的隔氫裝置高度約11m,使空側油泵進口靜壓約0.09MPa,造成空側密封油通過壓力排油門和氫側再循環門倒回密封油箱,造成密封油箱滿油。(4)第四路進油路徑為氫側密封油回油管。第一種情況:當空側油路單獨運行,空側密封油從密封瓦向氫側竄油,通過氫側回油管回到密封油箱,若發電機低風壓不能自動排油時,會造成氫側密封油箱逐漸滿油。第二種情況:密封油系統停運后,若空側密封油高、低壓備用油源沒有隔離,當高壓?jiǎn)?dòng)油泵或者交流潤滑油泵運行時,由于油氫壓差低于84kPa,輔壓差閥處于打開狀態,主機潤滑油會經過輔壓差閥進入空側油路,進而通過密封瓦向氫側竄油,通過氫側回油管回到密封油箱,造成密封油箱滿油。

3氫側密封油箱滿油應對措施

(1)針對第一條進油路徑應該采取以下措施:氫側密封油箱自動補油浮球閥正常應處于旋緊狀態,若需要強制補油而旋松,待強制補油結束后應該馬上旋緊,防止補油浮球閥長期處于強制補油狀態:密封油系統停運后,為防止自動補油浮球閥內漏造成油箱滿油,應該關閉氫側密封油箱補油手動門。(2)針對第二條進油路徑應該采取以下措施:當發電機風壓低于0.09MPa以下或者密封油系統停運后,氫側密封油箱無法自動排油時,應該關閉氫側密封油箱排油手動門。(3)針對第三條進油路徑應該采取以下措施:當密封油系統停運后,應該關閉氫側密封油箱壓力排油手動門。(4)針對第四條進油路徑應該采取以下措施:若空側密封油單獨運行,應該加強監視氫側密封油箱油位的變化,尤其是低風壓下不能自動排油時:若密封油系統停運,停運后應該及時關閉空側密封油的高、低壓備用油源手動門。

4結語

結合以往經驗,密封油箱滿油的情況往往是在發電機低風壓、密封油系統非正常方式運行或者密封油系統停運后發生的,所以當出現以上情況時,應該加強密封油系統的監視,出現異常時加強分析,查找原因并及時處理。密封油系統停運后,應該關閉氫側密封油箱補油手動門、氫側密封油箱排油手動門、氫側密封油箱壓力排油手動門、高壓油至空側密封油手動門和低壓潤滑油至空側密封油手動門,嚴格按照操作要求做好系統隔離,防止?jié)M油事件的發生。
