1氨的泄漏形式

氨的泄漏形式主要以氣體和液體形式泄漏為主。脫硝氨區系統比較容易泄漏的地方主要在連接的管道法蘭、邊緣焊點和閥門等處,而液氨貯存罐體的泄漏一般非常少見。

氣態氨泄漏:主要以氨氣方式向外泄漏,飄散在空中。由于氨氣比空氣輕,因此氨氣蒸發得很快。氨氣有很強的刺激性氣味。

液態氨泄漏:壓力儲罐中逃逸的液氨會形成霧狀氨,是由液體氨的小滴組成,該霧狀看上去像氣態。盡管氨氣比空氣輕,但氨霧因含有小液滴,要比空氣重。氨霧中所含的小液滴蒸發之前會一直緊貼地面,小液滴蒸發后氣體向空中上升:當氨霧中的小液滴蒸發時,就會從空氣或液滴中吸收熱量,大量蒸發的熱量將使周圍的溫度急速下降,可能會降低到-75C。

氨的再凝結:如在一個密閉的容器中,液氨蒸發使溫降加劇,當?shù)竭_(dá)冷凝溫度時,就會發生凝結,這個現象可以在液氨泄漏時用來控制氨的擴散,氨霧可以被收集和重新凝結,因此,在氨霧被防水布罩覆蓋后,氨可以凝結成液態并回收,這是控制大量液氨泄漏的一個好辦法。

需要注意的是,液氨由于極易與水發生放熱反應,所以嚴禁用水沖洗有液氨的罐體和管道,以免大量放熱引起容器和管道超壓,同時產生水沖擊,也千萬不要把水直接倒在液氨上。

2氨系統作業特征及危害

2.1易氣化擴散

液氨發生泄漏時,由液態變?yōu)闅鈶B(tài),液氨會迅速氣化,體積迅速擴大,沒有及時氣化的液氨以液滴的形式霧化在蒸汽中,大量吸熱使周圍的溫度急速下降。在泄漏初期,由于液氨的部分蒸發,使得氨蒸汽的云團密度高于空氣密度,氨氣隨風飄移,易形成大面積染毒區和燃燒爆炸區,靠近液氨泄漏點區域因溫度急速下降,會造成人員凍傷或凍僵的危險,接觸液態氨會導致很難治愈的化學燒傷。

2.2易中毒傷亡

氨有毒,是有刺激性和惡臭味的氣體,容易揮發,氨泄漏至大氣中,擴散到一定的范圍,易造成急性中毒和灼傷,當空氣中氨的含量達到0℃5.%~℃0.,3~6mn內即可造成人員中毒:氨氣侵入人體的主要途徑是皮膚、感覺器官、呼吸道和消化道等部位。

輕度中毒癥狀:眼口有干辣感,流淚,流鼻涕,咳嗽,聲音嘶啞,吞咽食物困難,頭昏疼痛,可見眼膜充血水腫,肺部可聽到少數干羅音。重度中毒癥狀:在高濃度氨氣作用下,頭、面部等外露部位皮膚會造成重二度化學灼傷,還可出現昏迷、精神錯亂、痙攣等癥狀,也可造成心肌炎或心力衰竭,少數因反射性聲門痙攣或呼吸停止呈觸電式死亡。

2.3易燃燒爆炸

氨的自燃點為051℃,燃燒值為2℃37~2℃51J/63,臨界溫度為132℃5℃,臨界壓力為11℃4MPa。氨在空氣中的含量達到11.~14.時,遇明火即可燃燒,其火焰呈黃綠色,有油類存在時,更增加燃燒的危險:當空氣中氨的含量達到15℃7.~27℃4.時,遇火源就會引起爆炸,最易引燃濃度為17.,產生的最大爆炸壓力為~℃58MPa。液氨容器受熱會膨脹,壓力會迅速升高,使鋼瓶或儲罐發生爆炸。

2.4易污染環境

氨可以污染空氣,在風力作用下,這種有毒氣體隨風飄移,造成大范圍的空氣污染,對人畜產生危害。如果液氨大量泄漏流到河流、湖泊、水庫等水域,則造成水污染,嚴重時該水域的水未經處理不能使用。

3應急搶修作業程序

3.1應急搶修職責

設備管理部化學環保分部負責脫硝氨區系統設備的緊急搶修(氨泄漏點的應急處置)等工作,分部主任為搶修小組組長。

3.2應急搶修前準備

當發生氨泄漏事件(或系統設備故障)情況時,按應急指揮部指示,應急總指揮所通報的險情情況,準備好應急處置器具(如管道泄漏夾具、包扎棉布、工具等),準備好搶修設備(如管道、閥門、墊片、螺栓螺絲等),準備好防護裝備(如正壓式呼吸器、防護眼鏡及手套以及必要的防化服等),確認泄漏點。

3.3應急搶修作業

根據脫硝系統設備的運行特性,氨區系統主要出現的故障如下:(1)液氨(液體)泄漏。主要發生在液氨貯存罐連接的管道、閥門(一般情況液氨壓力容器罐體不會發生泄漏)、液氨罐出口的液氨管道和閥門等處。(2)氣氨(氣體)泄漏。主要發生在液氨蒸發器出口管道和閥門、供氨管道和閥門等處。(3)堵塞。主要發生在液氨蒸發器盤管、蒸發器出口氨氣調節閥、供氨管道等處。

對于氨區系統設備,不同部位的液氨應急處置搶修、氨氣泄漏應急處置搶修、管閥的堵塞應急搶修的方法也有所不同,只有采取正確的應急搶修方法,才能盡快安全地解決問題,同時避免氨氣外排導致的環境污染問題。

根據氨區系統設備故障特征和發生的部位,編制了如下應急搶修作業程序:

3.3.1供氨管道、閥門的氨氣泄漏應急搶修

目前從氨區緩沖罐至鍋爐有兩根DN150的供氨管道,#1、#2、#3機組SCR裝置總閥前各有兩根DN100供氨管,總閥后合并一根DN100供氨管至SCR裝置。

當供氨管道、閥門出現氨氣泄漏時,首先應按《脫硝系統氨泄漏應急預案》的處置原則,疏散區域內所有人員,做好區域防止無關人員進入的隔離措施:關閉事故管道兩端控制閥門,切斷氨氣來源:用棉布包扎或夾具包扎泄漏點,并用水進行噴淋稀釋,防止氨氣繼續擴散,然后再進行泄漏故障搶修處理。具體應急搶修程序如下:

(1)隔離泄漏故障閥門和相鄰供氨管道閥門:(2)在氨區隔離并關閉其中一個氨氣緩沖罐進出口氨氣閥門(保留另一個緩沖罐和另一路供氨管路供氨):(3)在隔離的緩沖罐底部排污閥連接排放管至廢水池中:(4)暫時停止氨泄漏故障機組的SCR裝置運行,將泄漏故障管路、隔離的氨氣緩沖罐組成吹掃回路:(5)關閉SCR平臺的兩個氣動隔離閥,在氣動隔離閥前連接氮?dú)馄?采用1.0MPa壓力以上的氮?dú)鈱?duì)泄漏故障管道(打開管閥,連接緩沖罐出口閥、緩沖罐底部排污閥,關閉緩沖罐頂部安全閥的隔離閥)進行反復吹掃,直至吹掃合格:(6)對泄漏故障點進行處理后,再次用氮?dú)鈱?duì)管道進行吹掃,保留管內氮?dú)鈮毫?.2MPa,開啟正常供氨一路隔離閥供氨,待SCR裝置的氮氧化合物排放值達標后,再將所吹掃的供氨管路和緩沖罐恢復運行。

3.3.2供氨管道堵塞的應急搶修

當機組SCR裝置供氨壓力下降或中斷氨氣供應時,導致氨氣無法達到SCR裝置,氮氧化合物排放值超標,而氨區制氨設備正常,氨區供氨壓力正常,則存在供氨管路系統堵塞問題,需對供氨管道搶修處理。具體應急搶修程序如下:

(1)檢查供氨閥門開啟正常情況下,可判斷供氨管道內部積水較為嚴重,積水截留氨氣:(2)隔離一路供氨管道和一個氨氣緩沖罐(保留另一個緩沖罐和另一路供氨管路供氨):(3)在隔離的緩沖罐底部排污閥連接排放管至廢水池中:(4)暫時停止積水嚴重的機組SCR裝置運行,將積水嚴重的管路、隔離的氨氣緩沖罐組成吹掃回路:(5)關閉SCR平臺兩個氣動隔離閥,在氣動隔離閥前連接氮?dú)馄?打開積水管路閥門和連接緩沖罐出口閥、緩沖罐底部排污閥,關閉緩沖罐頂部安全閥的隔離閥,采用1.5MPa壓力以上的氮?dú)?由于管路較長,積水阻力較大,應用較大的氣壓才能把水吹出)吹掃管內積水至緩沖罐,經底部排污閥排放至廢水池中,多次反復吹掃,直至吹掃合格為止:(6)吹掃完成,保留吹掃的緩沖罐和管路內部氮?dú)鈮毫?.2MPa,開啟正常供氨一路隔離閥供氨,待SCR裝置的氮氧化合物排放值達標后,再將所吹掃的供氨管路和緩沖罐恢復運行。

3.3.3液氨蒸發器氣氨泄漏及液氨盤管堵塞的應急搶修

當發生液氨蒸發器管路泄漏或蒸發器內盤管堵塞時,具體應急搶修程序如下:

(1)關閉液氨蒸發器入口液氨管道的隔離手動閥和蒸發器出口氣動閥:(2)液氨蒸發器入口排污閥連接氮?dú)獯祾咂?蒸發器出口排污閥連接排放管至廢水池中:(3)打開蒸發器出口排污閥、入口排污閥,并緩慢開啟氮?dú)馄?控制吹掃壓力在1.5MPa以下,對蒸發器內液氨盤管和出口管路、閥門進行吹掃,將液氨盤管內積壓的雜質吹出經排污閥排放至廢水池中:(4)檢查并處理泄漏點:(5)再次對蒸發器進行氮?dú)獯祾吆?保留管內氮?dú)鈮毫υ?.2MPa,恢復系統運行。

需要注意的是,氣氨蒸發器吹掃后最好不要用水沖洗蒸發器液氨盤管,因?yàn)檎舭l(fā)器出口氣動閥有可能關不嚴,導致水進入氣氨調節閥,導致啟動困難。

3.3.4液氨管道、閥門泄漏的應急搶修

液氨罐出口至蒸發器的液氨供應管道,既是液氨液體輸送管道,又是液氨壓力管道。由于液氨在壓力狀態下,泄漏逃逸的液氨會形成霧狀氨氣,快速擴散,同時氨霧中小液滴蒸發時會吸收周圍大量的熱量,致使周圍的溫度急速下降,既要考慮中毒窒息危險,又要考慮靠近后凍傷(甚至凍僵)的危險,其管道、閥門的泄漏比氣氨泄漏的危害和搶修危險程度大。因此,當液氨泄漏事故發生時,應立即啟動《脫硝系統氨泄漏應急預案》,同時在泄漏初期迅速切斷泄漏源,用大量水噴淋,靠近處置泄漏點時,除考慮中毒窒息風險外,還應防止被快速凍傷的風險。具體應急搶修程序如下:

(1)關閉液氨貯存罐一次手動閥門,以徹底切換泄漏源:(2)液氨蒸發器出口排污閥連接排放管至廢水池中:(3)打開蒸發器入口液氨手動閥、氣動閥和蒸發器出口排污閥,緩慢開啟液氨罐出口氮?dú)忾y,壓力控制在1.0MPa左右,將管內液氨吹掃排放至廢水池中,吹掃約10min后關閉:(4)確認關閉蒸發器入口液氨手動閥,在液氨罐出口管注入一部分水,以徹底把管內殘余液氨吸收、排凈,放干管內水:(5)拆卸管閥,處理泄漏點后裝回:(6)用氮?dú)獯祾吆?關閉液氨管上安全閥的隔離閥,保壓2MPa約20min,檢查接口無泄漏,壓力不降:(7)開啟蒸發器入口液氨手動閥,保留管內氮?dú)鈮毫υ?.2MPa左右,恢復系統運行。

需要注意的是,由于液氨極易與水發生放熱反應,導致大量放熱引起容器和管道超壓,產生水沖擊,液氨管道必須先用氮?dú)獯祾?對小部分殘余液氨才能用水徹底吸收。

3.3.5液氨貯存罐連接管閥泄漏的應急搶修

液氨貯存罐體的泄漏可能發生部位主要在罐體頂部連接的管閥和罐體底部連接的管閥(一般情況罐體不會泄漏)。罐體頂部連接的管閥主要以氣氨的形式泄漏,罐體底部連接的管閥主要以液態形式泄漏。

當液氨貯存罐體底部連接的管閥泄漏時,應立即啟動《脫硝系統氨泄漏應急預案》,用大量水噴淋外,具體應急搶修程序如下:

(1)關閉泄漏故障的液氨貯存罐出口閥門,做好與相鄰液氨貯存罐的有效隔離,保持頂部排氨氣至吸收罐管路暢通:(2)啟動液氨壓縮機運行,切換壓縮機進出口閥門,將泄漏故障的罐體內液氨打至貯存液氨量最少的罐體中:(3)泄漏故障的罐體排污管連接排放管至廢水池,將罐內殘余液氨排凈至廢水池中,同時不斷對廢水池補充清水,啟動廢水泵回收廢水:(4)泄漏故障的罐體頂部連接進水管,向罐內進水約1/5罐體容量,靜待約1h排放后,再進水、排凈:(5)處理泄漏點,消除缺陷:(6)向罐體內部充氮?dú)膺_(dá)0.5MPa壓力后,在罐底部排污閥排放吹掃多次,將水吹出,然后關閉罐體連接閥門,對罐體內部再緩慢充氮至1.8MPa,保壓約20min,檢查密封無泄漏,壓力不降:(7)通過底部排污閥排放氣體至罐內壓力0.1MPa左右時,恢復系統運行。

4日常搶修器具、物資的應急儲備

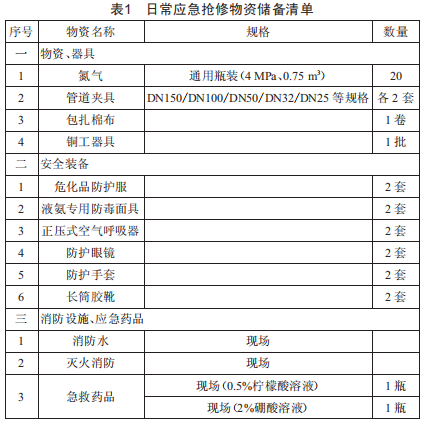

日常應急搶修物資儲備清單如表1所示。

5結語

總而言之,火電廠應對脫硝氨區系統的設備搶修做好充分準備,不僅為生產提供了有效的保證,更為火電廠員工創造了安全的工作環境,減少了安全事故的發生。
