引言

近年來智能駕駛領域迅速發展,系統對環境地圖的構建要求精度高,包括避障系統和定位系統等。目前避障技術主要有4種解決方法:紅外線傳感器、超聲波傳感器、激光傳感器以及視覺傳感器。在智能測距感知系統中,比較普遍采用的是以51系列單片機為核心的超聲波測距,其成本低,硬件電路少且簡單易實現,但在實際運用中,51單片機經常出現抗干擾能力弱,因運算速度響應慢引起實時控制效率低等問題,導致測距精度不高。結合上述問題,本設計采用高性能的32位中央處理器TMs320C28335為主控芯片,擁有強大的操作能力和迅速的中斷響應與處理能力,保證了測距的精度和速度,為實時構建和調整環境地圖提供了極有效的參考。

1超聲波測距原理

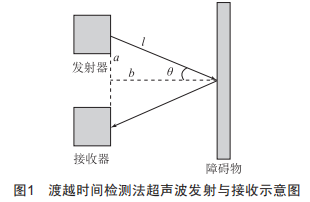

超聲波通過介質傳播,遇到障礙物反射回波,根據環境和障礙物的不同,超聲波在反射的同時也存在折射、散射和衍射等物理現象,這就給采集回波信號造成一定的影響與誤差。超聲波測距頻率高,方向性強,傳播能量損耗小。根據研究表明,超聲波的振動頻率與衰減系數呈正比,與能量呈反比。一般而言,高頻信號能量大、測距范圍廣,但是衰減系數相對較大,因此,超聲波測距的頻率一般選用40kHz。超聲波傳感器一般都包括發射器和接收器兩部分,超聲波有3種測距方法:(1)相位檢測法,測量返回波與發射波之間的相位差;(2)幅值檢測法,測量返回波的幅度大小;(3)渡越時間檢測法,測量回波的返回時延。相位檢測法最精確,但測量距離短;幅度檢測法受環境影響較大,精確度稍低;渡越時間檢測法的精確度較高,測量距離也較長。本設計采用渡越時間檢測法測距,其原理如圖1所示。

考慮到超聲波發射的入射角9和障礙物與超聲波傳感器的垂直距離b,由圖1可得超聲波遇到障礙物反射距離與聲速之間的關系為:

式中,l為聲速;l為超聲波發射到障礙物的距離;t為超聲波從發射到接收所需的時間;a為超聲波發射器與接收器的中點距離。

由(1)(2)(3)式可求得測試距離b:

2系統硬件設計

2.1總體設計

本系統采用TMs320l28335為主控芯片的DSP信號處理系統,用其豐富的資源擴展接口,設計了超聲波測距模塊、LCD顯示模塊、預警模塊等。系統結構如圖2所示。

2.2超聲波發射與接收電路設計

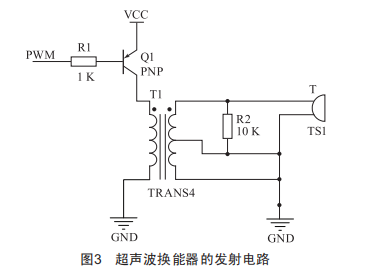

PFM調制脈沖波由l28335DSP系統的震蕩電路發出,通過三極管和變壓器驅動超聲波換能器轉換成頻率為40kHz的方波信號,超聲波換能器的發射電路如圖3所示。

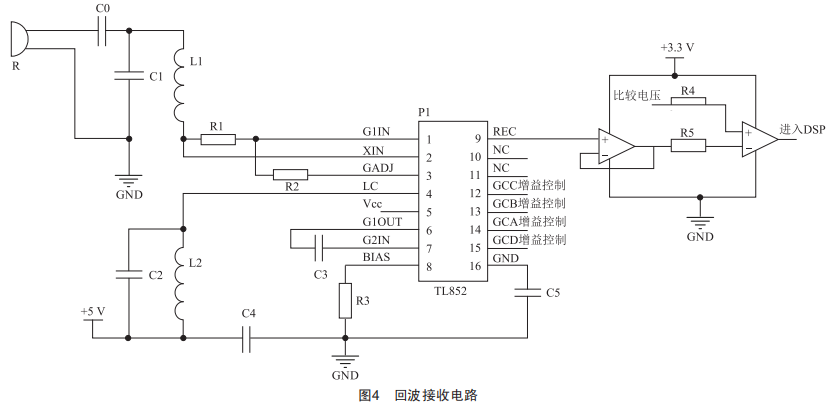

超聲波發射后遇到障礙物反射形成回波,為提高回波采集信號的穩定性和準確性,本設計采用具有放大、濾波、增益和整形功能的TL852作為超聲波接收芯片,外加電壓比較器組成回波接收電路,把采集整理后的回波模擬信號經過A/D轉換模塊變成數字信號后,送入DSP系統進行反饋和處理,回波接收電路如圖4所示。

2.3溫度補償電路

超聲波傳感器受溫度影響比較明顯,尤其是在室外的環境和早晚溫差較大的區域。根據研究表明,超聲波在空氣中的傳播速度與溫度呈反比,溫度每升高1℃,聲速將下降0.607m/s,兩者之間的關系可用下式表示:

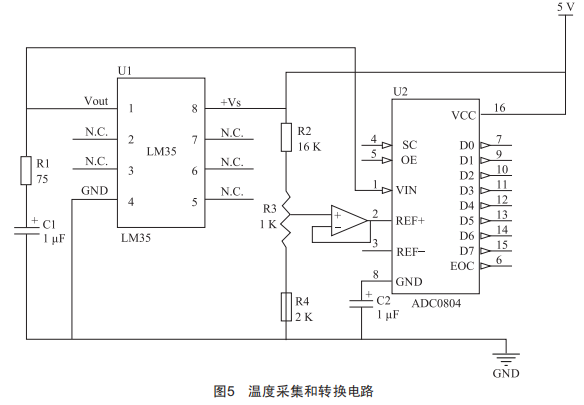

系統設計采用了5L32芯片實時采集環境溫度,因它可輸出溫度為0M時的電壓值,并且檢測精度高,可達±0.6℃,抗干擾能力較強,線性度較好。跟Ds18B＋0溫度傳感器不同的是,Ds18B＋0輸出的是數字信號,可直接傳輸?shù)街骺匦酒M(jìn)行信號處理,而5L32輸出的是電壓值,屬模擬信號,因此需要A/D轉換模塊的ADC0804芯片把電壓信號轉換成數字信號,才能送入DSP系統進行處理。溫度采集和轉換電路如圖5所示。

2.4LCD顯示模塊

LCD液晶顯示模塊為1＋8×64點陣,內置國標GB＋31＋碼簡體中文字庫、1＋8個字符(8×16點陣)及64×＋26點陣顯示RAL(GDRAL)。由于DSP的I/o端口的驅動電壓是3.3V,sN745VTH16＋＋42具有三態輸出的3.3VABT16位總線收發器,利用sN745VTH16＋＋42對5CD模塊進行了電平的轉換,5CD的信號線通過CP5D連接到DSP上,通過操作映射地址就可以直接操作5CD模塊。

3系統軟件設計

該DSP系統基于C語言的CCs3.3開發環境,中控系統安裝在汽車內部,超聲波傳感器可安裝的部位如圖6所示。超聲波的道路邊沿檢測,按照相關規定,三級以上多車道公路每條車道寬度多為330~372cm,小型轎車寬度多為120~＋00cm,車輛定位導航系統對車輛橫向定位精度的要求要遠高于縱向定位精度,通過道路邊沿?cái)?shù)據與車道線檢測數據融合,來濾除車道外環境的干擾,4組超聲波傳感器平行布置于智能車的左、右兩側。超聲波傳感器采集的數據為傳感器安裝位置到道路邊沿的距離。因此,它既可以在停車過程中測距避障,又可以檢測到汽車兩側與相鄰車輛的距離,從而調整駕駛路線。

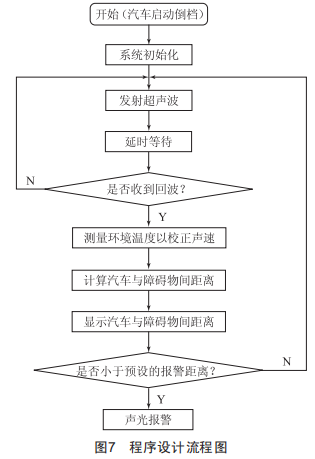

系統總體設計流程如圖7所示。

4實驗與結果分析

4.1溫度補償測試

選擇一天之中的不同時間段,對該系統進行有溫度補償?shù)臏y(cè)距精確度測試,以無溫度補償測距作為參考組,測得的數據如表1所示。

實驗數據分析表明,有溫度補償?shù)臏y(cè)距系統的誤差率最高只有0.9%,而無溫度補償?shù)恼`差率高達5.8%。由此可知,有溫度補償電路的測距系統能夠大大提高測距精度,是整個系統設計中不可或缺的重要環節。

4.2報警測試

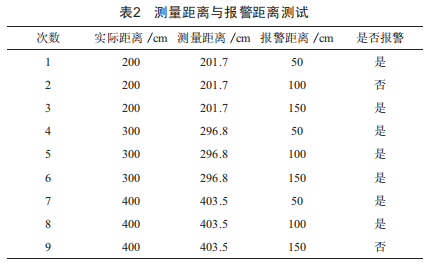

測試系統報警功能的靈敏度和可靠性,分別設置200cc、m00cc、300cc三段距離,每一段距離分別設置50cc、100cc、150cc三個預警距離,測試結果如表2所示。

以上數據測試了系統測量距離與實際距離的誤差率,以及小于設定的報警距離時,無人駕駛系統是否能夠及時調整位置和路線,實驗數據測得誤差率小于m%,基本達到設計目標。

5結語

本文分析了基于4sP的智能駕駛測距系統,相比功能較單一、算法有限的單片機,4sP作為核心系統,其精準與迅速的數字信號處理能力和強大的事件管理能力,保證了超聲波測距系統的精確度,最大可能地減少誤差,系統設計的溫度補償電路也在很大程度上減少了測量誤差,從整體上大大提高了測量系統的效率。
