1電纜防盜系統概述

1.1隧道機電系統現狀

電纜是高速公路隧道機電系統中的重點設施,屬于基礎設施的生命線,在高速公路機電系統運轉,甚至在社會的發展和進步過程中起著極為重要的作用。在機電系統施工中,電力電纜大多埋于地下或穿管敷設,因此電纜的故障維護工作比較困難,電力電纜被人為盜割的現象時有發生,人工進行大范圍查找費時費力,這給相關部門、企業和人民群眾的生活帶來了嚴重影響。

1.2電纜防盜系統設計的必要性

高速公路隧道內用于通風、監控、照明等機電設施的電纜敷設量極大,隧道與監控分中心距離較遠,設施看護困難,電纜如何防盜是一個十分嚴峻的問題。電纜被盜后,在造成直接經濟損失的同時,也給后續維護、修復工作帶來極大不便,給高速公路的安全營運構成威脅。鑒于此,安裝電纜防盜系統很有必要。當盜竊發生時,監控中心值班室立即收到報警信號,可根據設定的應急預案行動,如切換攝像機圖像監視并錄像,控制現場喇叭發出警笛聲驚走盜竊者,通知路政巡邏執法人員、公安部門等現場抓獲等。

2電纜防盜系統設計原理及結構

2.1系統設計原理

本系統中,電纜防盜的基本原理是采用電力線纜加載特定調制檢測信號的技術,在電纜的首末兩端分別設置調制與檢測裝置,首端的載波設備向未端的載波設備定時發送檢測信號,末端的載波設備實時監控電纜狀態,如圖1所示。

當電纜正常時,載波通信亦處于正常狀態,此時不會發生報警:當電纜被斷開時,載波通信中斷,此時可判斷電纜發生被盜警情,立即發出電纜被盜報警信號。

2.2系統結構

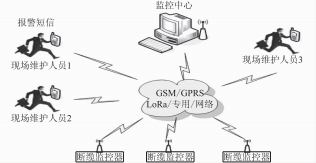

本系統由三部分組成:監控中心、監控主機(含調制設備)、監控終端,如圖2所示。監控主機安裝于配電所(或箱變)內,連接待監測電纜的首端,終端模塊安裝于配電箱(或設備箱)內,連接待監測電纜的末端。監控主機、電纜和終端模塊組成一個完整的電流回路,在電纜被盜割時,回路斷開,監控主機檢測到該電纜電氣參數發生突變,即可判斷該電纜被盜。

圖2 系統結構圖

3電纜防盜系統設計與實施

3.1系統設計特點

本系統采用當前先進的電力載波通信技術與GSM無線通信網絡,實現對路燈線路全天候、24h不間斷監控,在路燈線路電纜被破壞的瞬間,系統即可通過GSM網絡發送實時報警短信,同時將現場報警信息通過GSM無線網絡發送至監控中心。

(1)可用性:系統具有完整清晰的結構,檢測和報警功能強大,同時確保報警的實時性、準確性、完整性。(2)可行性:采用專用的電力防盜檢測技術,并結合GPRS/GSM網絡進行報警,實現電纜防護的高科技管理,對電力電纜安全防護具有很強的可行性。(3)可靠性:報警誤報率低,真正意義上實現了電纜防盜的可靠報警。本系統采用低頻電力調制載波技術,可實現遠距離、抗容性負載,保證載波信號的遠距離可靠傳輸,提高了系統的整體可靠性。(4)先進性:采用自主研發的先進的特定電力調制載波技術(PLPC)及中國移動的GPRS/GSM網絡,具有強大的報警能力和聯動報警能力。(5)安全性:拓展了具有智能化功能的主控制器,具有強大的防盜功能,將電纜防盜系統發展到一個新的高峰,是行業發展的一個里程碑式的標志。(6)可擴充性:具有報警擴展備用接口,能與各類專業報警主機、監控系統聯動,與用戶的其他系統進行無縫鏈接,并與其他的用戶集中監控系統融為一體,提高了系統的整體集成度。

3.2系統設計

3.2.1監控中心

監控中心運行一套監控平臺軟件,由安裝于監控中心的監控軟件實現監控,軟件采用實時性較強的C/S結構,具有易操作、界面美觀、性能可靠、功能訂制容易等特點。監控中心軟件通過GPRS/Ethernet網絡與監控主機進行通信,可以實現遠距離、全天候的監控。

監控系統參數配置界面主要實現功能如下:

(1)終端名稱設置:終端對應回路的名稱與實際安裝回路的名稱一致,方便維護人員與系統迅速定位故障發生的地點,并方便理解與記憶。(2)終端參數設置:設置內置的工作參數。終端上統一全球唯一的1D號,此號碼為監控中心識別監控終端的唯一的不可重復的標志。(3)安裝備注:安裝備注用于對終端的安裝細節進行進一步說明,方便日后維護能夠迅速找到終端的安裝位置。同時在備注信息中標注回路對應的起始與結束樁號,報警發生時可以迅速定位報警發生的具體地點。(4)返回按鈕:當按下返回按鈕時,系統返回到主界面。(5)啟用標志:在實際運行中,如果某個終端的監控需要暫時停用,可以通過啟用按鈕進行控制。

系統實時監控界面用于對終端的實際工作狀態進行實時顯示,可以通過對應的指示燈了解終端的工作狀態,當電纜監控終端有異常報警時,監控中心的實時界面對應的指示燈閃爍報警,并配有報警音響。

3.2.2監控主機

監控主機安裝于變電房的電氣控制柜內,位于線路首端,主機集成了直流電源與調制設備,可以向各回路實時饋送電力調制信號。監控主機負責對一臺電氣控制柜下所有的回路實施監控,調制器定時在電力線上發送調制信號,當信號中斷且超過設定的時間時,則判斷電纜可能發生故障,終端再根據實時的供電情況發送電纜狀態異常報警信號。3.2.3監控終端

監控終端安裝于供電線路末端燈桿底部的空腔內,集成了各種檢測模塊及傳感器,監控終端實時接收監控主機發送的電力載波監控信號,當載波信號丟失時間大于預設的時間時,監控終端即認為線路出現警情,立即通過監控終端內置的GSM終端模塊發送報警短信,從檢測到報警信號,到維護人員收到報警短信,時間不大于10I。監控終端中內置了目前首創的低頻特定電力調制檢測模塊,可以實現遠距離、抗強干擾載波通信,能極大地提升監控的可靠性,降低誤報率。監控模塊如圖3所示。

3.3系統實施

電纜防盜集中監控系統主要的應用目的是實現對電纜的防盜集中監控,發生警情后,能夠及時將信息上報監控中心,通報警情發生的時間、地點。每個電控柜配置一個監控主機,每個主機最多可以監控多達4S條回路,每條回路配置一個監控終端,在系統實施前,應明確3個要素:電控柜的數量、每臺電控柜控制的回路數、每條回路的位置及路由信號。安裝時,首先安裝監控主機,然后依次安裝每個回路的監控終端,所有的主機與終端安裝完成后,即可進入系統調試及試運行。

4結語

本系統使用現代化智能防盜,對線路進行集中監控,可及時發現危害高速公路隧道機電線路安全的盜割行為并進行報警及阻斷,迅速制止盜取行為,利用載波通信技術進行電纜防盜,可保障高速公路隧道機電系統設施的安全有效運轉,保障國家財產和人民生命財產安全,最大程度地降低經濟損失。
