引言

天線罩又稱雷達天線罩,是保護天線免受自然環境影響的殼體結構。其使用要求是應具有優異的介電性能,足夠的強度和剛度,良好的氣動外形。

天線罩的設計要求來源于電、結構、環境、載體等方面。一般根據空氣動力學要求,確定天線罩的外形和尺寸:依據電性能指標、載荷分布、載體和環境條件(溫度、濕度、高度等),選擇天線罩的類型,分析天線罩對天線主要電性能的影響,進行強度和結構穩定性分析,制定設計方案。

1設計準則

飛機天線罩氣動外形設計應以滿足天線安裝與電性能設計要求,減少迎風阻力為原則,根據天線的安裝位置和包絡,在保證天線罩內形與天線包絡之間的安全間隙前提下,構造出曲面外形。具體應遵循以下原則:

(1)天線罩氣動外形設計應綜合權衡電性能設計要求、總體布置要求、氣動設計要求和結構設計要求等因素,形成最佳的設計方案:(2)應優先滿足天線的電性能設計要求,如天線的透波率、極化方式、耐功率和方位角要求等:(3)設計的天線罩應具有良好的流線外形,使天線罩引起的氣流分離和附加阻力盡可能小,并兼顧對飛機穩定性和操縱性的影響:(4)設計的天線罩應考慮結構設計需求,工藝性和維護性要求:(5)在設計天線罩前,應對各類型天線作分析,考慮天線罩的通用性,適應后續天線換裝需求。

2基本構型

依據天線電性能設計要求、內部布置限制條件和飛機可布置區域限制,確定天線罩的基本構型。亞音速特種飛機基本構型一般采用前圓后尖,類似水滴形的外形。

2.1總體布置

對于機身承載,天線罩應盡量選擇表面壓力梯度較小、流線分布均勻,且對機翼、尾翼流場影響較小的位置,并盡量布置在重心線所在的水平面或?qū)ΨQ面內,減小不必要的附加力矩。對于機翼和尾翼承載,天線罩應考慮當?shù)氐慕Y(jié)構承重能力要求,還需要盡量不改變機翼、尾翼的表面及空間的流場特性,以翼尖布置為主?？傮w布置對天線罩氣動外形設計的主要約束條件如下:

(1)機身頭部的天線罩氣動外形應與飛機座艙設計相協調,滿足座艙的視野要求,并在外形上與機身前段外形光滑、融合過渡:(2)機身前段和中段天線罩氣動外形最低點應保持與地面的安全距離,在起落架全壓縮、爆胎的情況下,天線罩應與地面保持至少75mm以上距離:(3)機身尾段天線罩最低點應考慮飛機擦地角的限制,避免飛機起飛著陸時,天線罩與地面相碰:(4)布置在機身兩側或懸置于機身上方的天線罩應考慮任務剖面下飛機迎角的影響,盡量保證天線罩的中軸線與飛機水平基準線的夾角與飛機巡航迎角相同:(5)確定天線罩布置位置和氣動外形時,應降低對天線罩后方天線和機體結構的不利影響,如振動、氣動噪聲等。

2.2氣動設計

由于二次曲線所組成的部件理論外形已完全能滿足氣動力性能要求。一般情況下,其形狀采用圓柱形、球形或拋物面形,而機身、發動機短艙以及起落架整流罩等雙曲度外形可采用指數曲線。通常情況下,為兼顧氣動設計和電性能,應遵循以下規定:

(1)綜合優化天線罩橫向和縱向截面的面積分布,盡可能減小迎風面積和浸潤面積:（2)長細比大有利于氣動性能,而不利于電性能,選擇合適的長細比)天線罩的長度與根部直徑之比(2~3),可較好地兼容電性能和氣動設計要求:(3)天線罩最小包絡面應考慮耐功率要求、天線罩內形與天線包絡之間的安全間隙)固定式天線≥20mm,運動式天線≥30mm)、天線罩自身的厚度和受載后的變形量及制造公差要求:(4)一般情況下,天線罩氣動外形至少一階連續,氣動特性敏感區域采用二階連續,曲率變化應均勻,避免曲線局部凹凸波動:(5)如優先考慮氣動性能,天線罩與飛機一體化設計,應采用保形設計。

2.3結構設計和工藝性要求

在天線罩氣動外形對天線布置進行有效包容的前提下,還應考慮天線安裝結構設計空間的需求。天線罩的外形應可偏置,偏置范圍應不小于天線罩實際厚度。

在制造工藝性方面,外形設計應考慮以下幾個方面:

(1)避免外形特征截面線出現閉斜角,保證脫模的要求:

(2)對于氣動力要求不高的部位,宜采用單曲度外形來實現設計意圖:

(3)分離面的設置應綜合考慮制造性、飛機結構重量、疲勞強度和經濟性等因素。

2.4設計程序

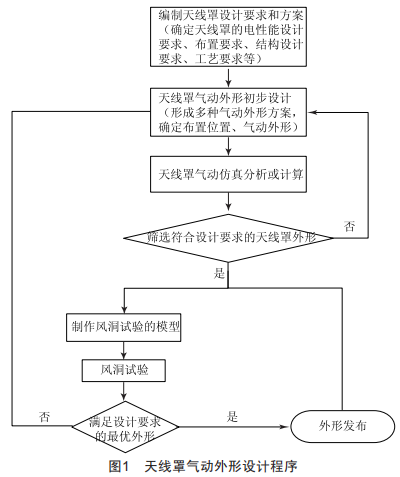

飛機天線罩氣動外形設計程序如圖1所示。

3設計驗證

飛機天線罩氣動外形設計完成之后應進行驗證,驗證要求如下：

（1）總體外形設計人員完成天線罩外形設計,滿足天線罩設計總體要求:（2）天線罩氣動外形設計完成后,氣動、結構和強度設計專業應對天線罩布置位置處的氣動特性和結構強度進行分析驗證,保證天線罩布置滿足總體布置要求:（3）氣動操穩專業需對初步設計的天線罩進行計算、仿真和風洞試驗,保證天線罩滿足氣動設計、全機性能和操穩設計要求:（4）結構設計專業需對天線罩理論外形進行偏置度和安全間隙檢查驗證:（5）天線罩結構設計完成后,強度專業需進行天線罩的強度和剛度計算,仿真和試驗,要求變形量在允許的范圍內:（6）工藝設計需對天線罩理論外形進行拔模角和多切面曲率分析驗證,保證天線罩具有較好的工藝制造性:（7）任務系統單位需對天線罩進行電性能測試,保證天線罩滿足電性能設計要求。

4結語

本文明確了飛機天線罩氣動外形設計要求,提出了相應的設計程序,可以規范和指導設計人員進行天線罩氣動外形設計。最后,明確了各專業驗證天線罩氣動外形設計質量的內容、方法和要求。上述論述為天線罩的順利研制提供技術思路和技術途徑,可提高天線罩研制的質量和經濟性。
