引言

電橋種類繁多,但直流電橋是最基本的一種,它是學習其他電橋的基礎。早在1833年就有人提出基本的電橋網絡,但一直未引起注意,直至1843年惠斯通才對其加以應用,后人就稱之為惠斯通電橋。單臂電橋電路是電學中比較基本的一種電路連接方式,可測電阻范圍為1~1060。測量時將被測量量與已知量進行比較而得到測量結果,因而測量精度高,加上方法巧妙、使用方便,所以得到了廣泛的應用。

1直流電橋測電阻原理

如圖1所示,把四個電阻R1、R2、R0、Rx連接成四邊形,在一對角接點間接上電源,在另一對角接點間接上檢流計,稱為電橋。B點和D點電勢相等,檢流計電流為零,則電橋平衡。調節可變電阻R0,使檢流計中的電流為0時,電橋平衡,可得未知電阻Rx為Rx=R0(R2/R1),同時利用互易法可消除電阻R1、R2造成的誤差,即Rx=VR0R0'。

電橋是否平衡,是由檢流計有無偏轉來判斷的,而檢流計的靈敏度總是有限的,假設電橋在R1/R2=1時調到平衡,則有Rx=R0,這時若把R0改變一個微小量AR0,則電橋失去平衡,從而有電流IG流過檢流計。如果IG小到檢流計覺察不出來,那么人們會認為電橋是平衡的,因而得到Rx=R0＋AR0,AR0就是由于檢流計靈敏度不夠高而帶來的測量誤差A(yù)Rx。引入電橋的靈敏度[2],定義為:

式中,ARx是在電橋平衡后Rx的微小改變量(實際上若是待測電阻Rx不能改變,可通過改變標準電阻R0的微小變化AR0來測電橋靈敏度):An是由于ARx引起電橋偏離平衡時檢流計的偏轉格數,An越大,說明電橋靈敏度越高,帶來的測量誤差就越小。

2仿真分析

本文以科大奧銳仿真軟件為平臺,自組式直流電橋測電阻仿真界面電路圖如圖2所示,實驗內容包含正確連線以及檢流計調零:調節直流電橋平衡如圖3所示:測量并計算待測電阻以及直流電橋的靈敏度等。

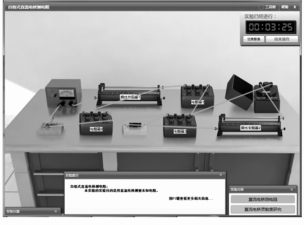

圖2自組式直流電橋測電阻仿真界面

圖3調節電橋平衡

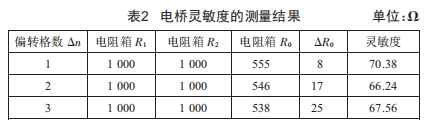

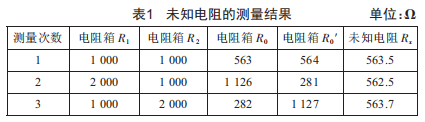

數據的記錄與處理結果如表1和表2所示。

3結語

本文測得未知電阻阻值為563.2Q,電橋靈敏度為68.06Q?？拼髪W銳仿真界面操作簡單、清晰明了,可作為學生預習內容,有助于教師順利開展惠斯通電橋實驗以及其他拓展性實驗。
