引言

某電廠發電機采用無刷勵磁系統,配備的無刷勵磁機自身采用靜態勵磁,勵磁電流取自發電機機端,通過勵磁變壓器降壓后經可控硅整流供給,勵磁機自身的勵磁容量較小。

上述無刷勵磁機的時間常數較大,電壓響應時間無法滿足“高起始響應"的要求。

1“高起始響應"無刷勵磁系統的要求

根據國標《同步電機勵磁系統定義》(GB/T7409.1一2008)的定義,發電機帶額定負荷運行于額定轉速下,突然改變電壓測量值,勵磁系統的輸出端電壓達到頂值電壓與額定磁場電壓之差的95%所需的時間,稱為勵磁系統電壓響應時間。電壓響應時間小于或等于0.1s的勵磁系統被稱為“高起始響應"勵磁系統。

采用技術手段補償無刷勵磁機的時間常數,從而實現無刷勵磁系統電壓的快速響應,即可得到“高起始響應"無刷勵磁系統。

2無刷勵磁機電壓響應時間的計算

某型無刷勵磁機的電氣原理圖如圖1所示。

圖1  某型無刷勵磁機電氣原理圖

根據RL電路全響應理論,勵磁機勵磁繞組在額定勵磁電壓ufN運行時,突加強勵電壓ufp,勵磁電流if呈指數規律變化:

式中,ifN為勵磁機額定勵磁電流:ifp為強勵工況勵磁電流:p為強勵倍數:T為勵磁繞組時間常數。

式中,N為勵磁繞組匝數:R為勵磁繞組電阻:小N為額定工況主磁通:小p為強勵工況主磁通。

根據電壓響應時間的定義和勵磁電流表達式可求得勵磁機電壓響應時間t1:

則:

可見,勵磁機電壓響應時間l1僅與勵磁機負載時間常數T相關,而T則與勵磁繞組匝數N、勵磁回路電阻R、強勵倍數p相關。

無刷勵磁系統的電壓響應時間:

3“高起始響應"的實現方法

根據“高起始響應"無刷勵磁系統的定義,勵磁系統電壓響應時間應小于0.1s。在靜態勵磁響應時間t2一定時(假定為0.02s),通過減小勵磁機電壓響應時間l1才能實現“高起始響應"要求,而要減小t1至0.08s以內,只能減小勵磁機負載時間常數T。

某型無刷勵磁機主要參數如表1所示。

3.1勵磁回路串聯電阻

根據勵磁機負載時間常數T計算方法可知,T與回路電阻R成反比,負載時間常數由0.160s減小到0.0267s,電阻R應增加到:

勵磁回路應串聯電阻:

串聯電阻R1的功率損耗:

串聯電阻的設計需要大幅提高靜態勵磁系統的容量,同時,串聯電阻自身的散熱問題也很難解決。

3.2時間常數補償

根據自動調節原理,在慣性環節并聯硬負反饋環節,可提高慣性環節的響應速度。當并聯負反饋后,勵磁機仍然為一慣性環節,但等效的時間常數和增益卻可以得到降低,該方法存在補償回路易飽和的問題。

3.3提高頂值電壓倍數

采用該方法的基本原理是,在相同時間條件下,若在勵磁機勵磁繞組上施加不同倍數的強勵電壓,則可得到不同的勵磁電流上升速度,勵磁電壓越高,其勵磁電流上升速度越快。

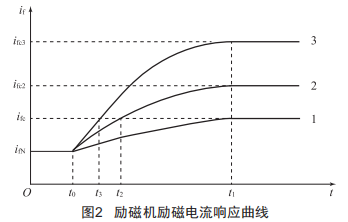

圖2表示了在不同的頂值電壓下勵磁機勵磁電流的上升曲線。勵磁機在時刻t0開始強勵,可見頂值電壓越高,到達頂值電流ifc需要的時間越短。

為了使勵磁電流能夠在0.1s內到達頂值電流ifc,被迫將頂值電流設計成了ifc3,大于ifc的部分是不需要的,也是不允許出現的,這就要求勵磁調節器中的瞬時電流限制器在勵磁電流到達頂值電流ifc時,瞬間將頂值電壓降下來,能夠維持頂值電流ifc就行。

對本文研究的無刷勵磁機進行計算,若將電壓調節器頂值電壓倍數設計為10,勵磁機負載時間常數T=0.022s,即能滿足上述"高起始響應"要求。

4結語

在無刷勵磁機自身設計無法滿足"高起始響應"要求的情況下,理論上可通過在勵磁繞組回路串聯電阻、并聯硬負反饋進行時間常數補償或提高頂值電壓倍數來實現無刷勵磁系統的"高起始響應"。勵磁繞組回路串聯電阻的方式需要大幅提高靜態勵磁系統的容量,并且很難解決串聯電阻自身的散熱問題。并聯硬負反饋進行時間常數補償?shù)姆绞綗o法解決勵磁系統存在大擾動時的快速響應問題。

提高頂值電壓倍數,同時對頂值電流加以限制的方法可以實現無刷勵磁系統"高起始響應",該方法需要提高配套靜態勵磁系統的容量,這就要求勵磁機自身的勵磁電壓應設計得盡量小,同時也要求靜態勵磁系統嚴格限制輸出電流,防止勵磁機勵磁繞組過流損壞。勵磁機設計時要注意磁極繞組絕緣方式,保證能承受強勵時電壓調節器施加的頂值電壓。
