引言

火電廠脫硫廢水的雜質來自煙氣和脫硫用的石灰石,主要包括懸浮物、過飽和的亞硫酸鹽、硫酸鹽及重金屬,其中很多是國家環保標準中要求控制的第一類污染物。江蘇華電揚州發電有限公司#6和#7機組(2×330Mw)脫硫廢水噴霧干燥零排放項目實施的目的是通過對旁路煙道脫硫廢水噴霧干燥的一系列試驗,摸索出在保證機組安全性的前提下能處理最大脫硫廢水量的方式,通過研究對灰、石膏品質的影響,優化脫硫廢水整體處理工藝路線,為集團燃煤機組找到經濟、技術性能先進的消減脫硫廢水的途徑。

1脫硫廢水處理的工藝路線

(1)脫硫廢水及化水車間的水處理再生水和精處理再生水:化水車間的水處理再生水從已接至主廠廢水處理車間的管道處引出至濃縮澄清器:精處理再生水從已接至主廠廢水處理車間的管道引出至濃縮澄清器,儲存在濃縮澄清器內的再生廢水泵送到脫硫廢水處理系統的三聯箱中進行pH調質再流入清水箱,脫硫廢水也經三聯箱進行pH調質再流入清水箱,pH調質后清水箱內的廢水通過清水泵輸送到廢水緩沖箱,通過廢水緩沖箱泵送到廢水緩沖罐,廢水緩沖罐廢水自流至干燥塔內,經過高速旋轉的霧化器霧化為細小液滴群,后與從脫硝出口引出的熱煙氣進行充分的熱交換,利用煙氣熱量瞬間干燥脫硫廢水,干燥產生的大顆粒固體物質從噴霧干燥塔底部的排放口排出,小顆粒固體物質經噴霧干燥塔干燥后的尾氣返回電除塵進口處理。

(2)化水車間反滲透濃水:反滲透濃水泵送入化學水處理中和池儲存,通過反滲透水泵送入脫硫系統的工藝水箱,作為現有脫硫系統的工藝補水使用。

本項目屬于科技項目,將建立脫硫廢水噴霧干燥零排放研究的應用工程試驗平臺。項目實施過程中應盡量減少對原機組系統、設備和管道布置的影響,項目實施時間應合理,盡量在機組計劃檢修期內完成。

2噴霧干燥處理工藝系統

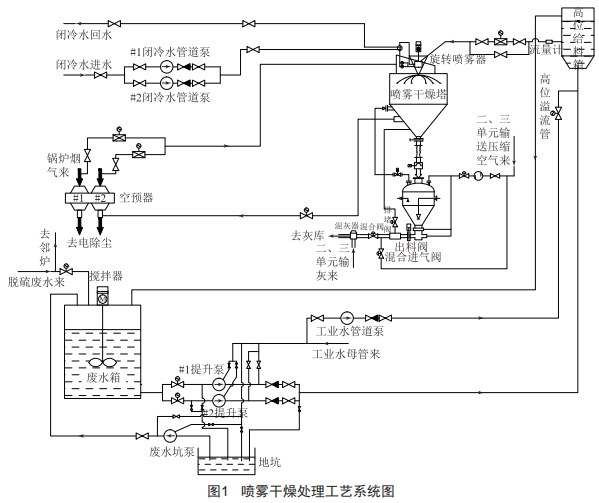

如圖1所示,工藝系統主要由以下幾部分組成:煙氣系統、干燥塔系統、廢水給料系統、工藝水系統、工業水系統、壓縮空氣系統、輸灰系統。

2.1煙氣系統

煙氣系統主要包括煙道、擋板門、膨脹節等。煙氣從脫硝出口至空預器段各引出一路高溫煙氣匯合至噴霧干燥塔,噴霧干燥塔干燥后的煙氣返回MGGH前一側煙道。

2.2噴霧干燥塔系統

噴霧塔系統主要包括干燥塔及其附屬設備。

2.2.1噴霧干燥塔

本工程每臺鍋爐配一個噴霧干燥塔,共配置兩個,干燥塔尺寸為:內徑8.5m,筒體高度16m,總高約36.5m。噴霧干燥塔由圓柱體和圓錐體上下部兩部分組成,熱煙氣和廢水均從塔頂部進入干燥塔內,干燥后的煙氣從錐體的上部離開干燥塔,大顆粒固體物從塔底部進入倉泵。干燥塔塔體材質為碳鋼,塔體采用整體鋼框架支撐,內部為空塔結構,塔頂部設置檢修房,并設置檢修起吊裝置,塔底部預留4.5m的過道。干燥塔配備有一定數量的人孔門和觀察孔,人孔門和觀察孔完全不漏煙氣,在其附近設置走道或平臺。干燥塔外表面需保溫,保溫層厚度為200mm(硅酸鋁棉),外蒙皮為彩鋼板(0.75mm)。

2.2.2旋轉霧化器

旋轉霧化器是整個噴霧干燥系統工藝核心部件,旋轉霧化器的基本原理:經調質后的脫硫廢水泵送至高速旋轉的霧化盤時,由于離心力的作用,伸展為薄膜或被拉成細絲(取決于轉速和漿液量),在霧化盤邊緣破裂分散為液滴(液滴的大小取決于旋轉速度和漿液量)。本項目每臺霧化器配置45kw的雙頻電機,并配置變頻器,霧化器的轉速在10000~13000r/min,可根據變頻器調整,噴射出的霧滴平均直徑為10~60μm。為使進液能平穩均勻地從供液管分配至霧化盤,在主軸下端靠近霧化盤處裝有配液專用零件,霧化盤為圓盤型,圓盤直徑為250mm。霧化器的材質:霧化盤采用襯陶瓷哈氏合金,防護罩為304不銹鋼,進液管采用鈦管。霧化器配置油路冷卻及循環水冷卻系統。

2.2.3煙氣分布器

煙氣分布器設置在噴霧干燥塔的頂部,作用是使干燥用熱煙氣均勻地進入干燥塔內,與霧化液滴有效混合,使水分迅速蒸發。煙氣分布器上裝有一定夾角的導風板,用來控制熱煙氣的流向,使霧滴與熱煙氣的混合達到合適要求,提高霧化效率。煙氣分布器采用蝸殼形式,材質采用304不銹鋼。

2.3脫硫廢水給料系統

噴霧干燥工藝技術的核心是旋轉霧化器,旋轉霧化器對各種水質適應性較好,脫硫廢水無需預處理,將pH值調到9~10即可。原脫硫廢水處理系統僅需添加石灰乳系統,原有絮凝、沉淀環節、板框機壓濾環節等均無需運行,可以節省運行費用。

具體流程如下:化水車間的水處理再生水從已接至主廠廢水處理車間的管道處引出至濃縮澄清器:精處理再生水從已接至主廠廢水處理車間的管道引出至濃縮澄清器,儲存在濃縮澄清器內的再生廢水泵送到脫硫廢水處理系統的三聯箱中進行pH調質再流入清水箱,脫硫廢水也經三聯箱進行pH調質再流入清水箱,清水箱內的廢水通過清水泵輸送到廢水緩沖箱,通過廢水緩沖箱泵送到廢水緩沖罐,廢水緩沖罐廢水自流至干燥塔內進行干燥處理。

原有脫硫廢水系統改造說明:(1)原有廢水系統內的絮凝、沉淀環節本次廢水零排放項目停用:(2)原有加酸環節本項目停用:(3)板框式壓濾機、污泥循環泵、污泥輸送泵本項目停用:(4)原有濃縮澄清器用于儲存化水車間的水處理再生水和精處理再生水:(5)其余管道改造參見相應管道圖紙。

2.4公用工程系統

公用工程系統包含工藝水系統、工業水系統、壓縮空氣系統、輸灰系統。工藝水系統作為系統管道沖洗水、泵機封水使用(泵機封水不能進入廢水坑,以防進入系統)。工業水系統作為霧化器配置油路冷卻水使用。壓縮空氣系統包括儀用壓縮空氣和雜用壓縮空氣,輸灰系統壓縮空氣采用雜用壓縮空氣,霧化器冷卻用壓縮空氣采用儀用壓縮空氣(儀用壓縮空氣從脫硝儀用空氣罐后的管道接口)。輸灰系統:在干燥塔內廢水干燥后產生的固體鹽分及煙氣中夾帶的粉塵一部分隨煙氣流入主煙道中,另一部分流至塔底,通過氣力輸灰輸送至現有電除塵系統中。出口:倉泵出口,接入電除塵輸灰系統出口母管。

3本科技項目的成果

(1)每套干燥設備設計處理能力5.0t/h,最大處理能力6.0t/h:(2)干燥產物含水率≤2%:(3)粉煤灰氯含量:增加值小于0.06%,不影響粉煤灰的綜合利用:(4)適用于高含鹽脫硫廢水處理:(5)年利用小時數≥5500h:(6)鍋爐效率影響≤0.5%:(7)裝置可利用率≥99%:(8)裝置服務壽命≥30年:(9)熱風溫降＋4~6℃:(10)滿足機組負荷:50%~100%。
