引言

近些年來,無線充電在家電、手機及汽車行業異軍突起。華為及三星都推出了自己的高端折疊手機,并在發布會中突出自己的特點如“高功率、快速無線充電"來吸引客戶的青睞。電動汽車巨頭特斯拉(TEsLA)也推出了無線充電新功能,突出自身汽車產品設計功能的優越性及便捷性。

無線充電(wire1essCharging),又叫感應充電,是利用電磁感應原理進行無線纜充電的一項技術。其原理類似于變壓器,在發送和接收端各有一個線圈,發送端線圈連接有線電源產生電磁信號,接收端線圈感應發送端的電磁信號從而產生電流給電池充電。它主要包括兩個部分:一是發射端(Tx),與電源連接,負責向廣闊空間發射電能:二是接收端(Rx),一般安裝在電子產品上,用以接收電能。筆者將根據個人所設計的無線充電產品對無線充電設計細節進行闡述。

1無線充電劃分

1.1無線充電的大功率及小功率傳輸

無線充電有大功率與小功率之分。大功率比如筆記本電腦、機器人和電動汽車無線充電類,一般在60w以上:小功率無線充電功率一般為0.1~40w,通常應用于手表、電動牙刷及手機等電子產品。

1.2標準及陣營劃分

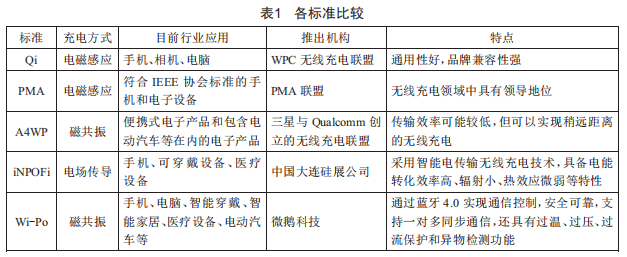

主流的無線充電標準有五種:Qi標準、PowerMattersAlliance(PMA)標準、AllianceforwirelessPower(A4wP)標準、iNP0Fi技術、wi一Po技術,我們目前接觸到的是Qi和PMA這兩種陣營居多。各標準比較如表1所示。

2電磁感應無線充電結構

2.1電磁感應無線充電定義及實例

電磁感應無線充電必須有Tx發射端及Rx接收端,兩部分都有線圈作為重要組成部分。其原理就是通過電磁轉換的方式,先將Tx端的電以線圈為媒介轉換為磁場,然后Rx線圈通過磁場切割的方式將磁場轉化為電,以達到充電的目的。

現以手機為例對無線充電部分進行分解,如圖1所示。

圖1  手機無線充電部分分解

2.2電磁感應無線充電分解

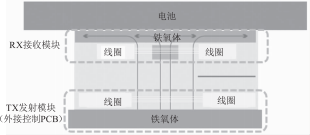

為了更容易理解其結構,將核心部分簡化,分解如圖2所示。

圖2  電磁感應無線充電核心部分工作原理

由圖2可見,無論是Tx發射端還是Rx接收端都需要線圈。鐵氧體作為磁性材料,起到提高充電效率及降低磁場干擾的效果。工作流程是Tx端PCB提供電流給線圈,然后Rx端線圈將收到的變化的磁場轉換為電流,再提供給電池,從而實現充電的目的。

2.3電磁感應無線充電線圈模組

電磁感應無線充電可以是單個模組,也可以是多個模組(2~3個或更多)。根據磁場的范圍來決定無線充電的工作范圍及充電效率等。

2.4無線充電線圈制作的種類區別

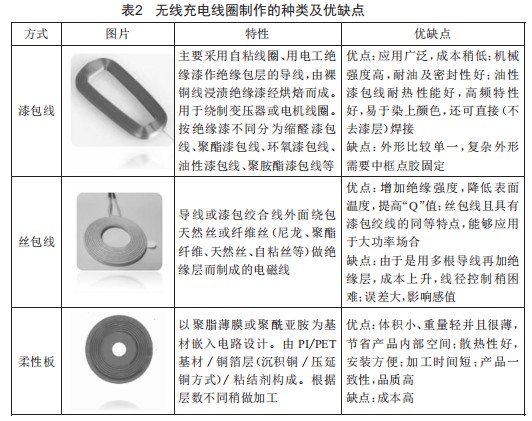

無線充電線圈制作的種類及優缺點如表2所示。

3電磁感應無線充電測試指標

3.1充電功率

根據產品的功耗不同,充電功率也有大小之分。電磁感應類主要在小功率領域應用。

3.2充電距離

電磁感應類無線充電有充電距離的限制,距離越大,磁場切割越小。目前,手機類充電距離,以NxP及1DT為例大約為5mm,有的能做到10mm。

3.3充電效率

充電效率是衡量充電效果的重要指標之一,一般效率要盡可能做到80%左右。充電效率有幾個重要的影響條件:(1)充電距離:(2)線圈直徑:(3)O因子(感應系數及阻抗的比例)。

4電磁感應無線充電設計

4.1標準選擇

首先,在設計無線充電產品時,要了解相關測試標準。標準有助于設計,但不是至關重要的。我們推薦Oi標準,因為它有很好的通用性,適用于手機和其他電子產品,甚至機場、賓館等地的公共充電設施等。但也有一小部分產品不適用該標準,比如助聽器、運動器件、服飾等。

4.2lC芯片及設計方案選擇

提供無線充電1C芯片平臺的有1DT、NxP、Texas1nstruments。在進入設計階段之前,先要知道以哪家無線充電平臺進行設計。芯片的選擇決定了很多設計指標及設計方式,同時,它也決定了充電效率/距離以及熱測試等很多指標。要盡量避免因芯片平臺的不確定性而導致的設計布局混亂,從而造成最終產品達不到要求。

4.3磁芯設計及材料選擇

磁芯是無線充電產品的媒介和支撐,它真正意義上為產品提供了穩定的功率,實現Tx端充電平面到產品Rx接收端的穩定距離連接。它直接影響到了充電效率、充電距離以及散熱等問題。材料上,有手機行業Rx端所用的片狀非晶和納米

晶材料:還有大功率Tx端所用的永磁材料,主要由MnZn/NiZn等粉末材料壓制而成。

4.4成品各單元兼容及整合

硬件及軟件的兼容整合對于無線產品系統設計至關重要,它涉及天線調試、固件定制和尋找不同的充電配置文件以實現產品性能的優化。

5電磁感應無線充電產品常見問題及改善

筆者結合自己設計過的一款15w無線充電產品,對當時面臨的問題總結如下:

5.1TX/RX工作正常、無法充電

(1)Tx/Rx端兩線圈垂直中心軸錯位,導致磁場紊亂。

(2)Tx端線圈繞線或磁芯材料問題導致線圈模組感值高于或低于設計值。

(3)Rx端線圈與Tx端距離過大,導致無法接收。

(4)F0D異物檢測未檢測到異物。

5.2RX接收端充電效率低

(1)Tx/Rx端兩線圈垂直中心軸誤差大,導致磁場強度低。

(2)Tx線圈模組感值偏差大。

(3)Rx端線圈與Tx端距離稍大。

5.3充電底座過熱

由于無線充電底座一般空間不大并且為密封結構,解決散熱問題就成為一大挑戰,特別是在大功率應用時,筆者在設計15w無線充電產品Tx端時就碰到了該問題。原設計中鋁質(線圈與PCB之間)支架除固定功能之外,還起到散熱功能。由于功耗大,PCB端熱量高,感覺支架散熱不能滿足需求?？紤]到Tx整個高度幾乎不變的前提,筆者采用0.1mm石墨片傳導,覆蓋PCB及線圈模組背面,起到加速熱傳導的目的,從而使問題得到解決。

6電磁感應無線充電測試流程

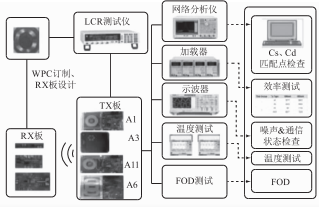

一個完整的無線充電產品的測試流程如圖3所示,作為一個產品設計工程師對此應有充分的了解。

圖3  無線充電產品測試流程

需要強調的是,在測試過程中一環扣一環。

線圈:繞線的圈數與感值測試必須在設計范圍內。

鐵氧體:材料磁通量、厚度及高度是影響整個感值及充電效率的關鍵。采用LCR設備進行測試。

Rx模組:對Tx模組進行前期檢驗篩選。

后面進行詳細的DVT測試,比如網絡、負載、品質、F0D、溫濕度、效率等測試。

總結:無線充電設計比較復雜,很多知名公司(比如蘋果和三星)已率先著手進行研制開發,提供無線充電產品。這些公司擁有龐大的多學科團隊,包括電子工程師、射頻6天線工程師、機械工程師和軟件工程師。但值得強調的是,即使有了完整的研發團隊,無線產品推出也不能總是如愿完成,經常面臨產品設計延遲的現象。

7結語

無線充電設計很難,它整合了射頻、電子、機械、軟件等各個方面。在設計產品的前期,首先要評估用什么平臺、IC選型以及功耗等關鍵參數,后面要考慮到線圈、鐵氧體、充電距離、充電效率、散熱等關鍵問題。如果不遵循這些原則,設計有重新返回起點的可能性。
