引言

全球衛星導航系統GNSS的發展已 日臻成熟 , 隨著北斗衛星導航系統BDS的正式投入運行 ,BDS成為了繼全球定位系統GPS、格洛納斯衛星導航系統GLONASS之后 , 國際上可定位的第3個衛星導航系統。三系統組合定位可增加可用衛星數量 ,并對于衛星的幾何分布有一定改善 ,對衛星導航定位的可用性、精確性及系統的完備性均有所提高 [2] , 因此組合定位有重要的應用前景。

本文研究了各系統間的時間框架和坐標框架的統一 , 并利用實測數據對三系統進 行 了解 算 , 比 較了BDS 、GPS、GLONASS與三系統組合單點定位的精度。

1 時間基準與坐標基準的統一

BDS采用北斗時和CGCS2000坐標系 ,GPS采用GPS時和 wGS-84坐標系 ,GLONASS采用GLONASS時和PZ-90坐標系。

本文將UrC時作為中間變量實現不同時間系統的統一,它們之間存在的關系為:

式中 , UrC(NrSC) 、UrC(USN0) 、UrC(SU)分別為中國 、美國和俄羅斯所維持的UrC時:n為國際地球自轉服務發布的跳秒數:TC為GL0NASSr與UrC(SU)之間存在的lmS以內的系統差。

由于偽距單點定位自身的精度較低,所以不考慮CGCS2000與wGS-84之間的差異 ,著重考慮PZ-90與wGS-84坐標系之間的轉換。

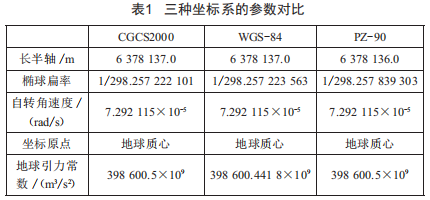

三種坐標系的參數對比如表1所示。

2 數學模型

BDS、GPS與GLONASS的偽距觀測方程為 :

式中 ,C、G、R分別代表BDS、GPS和GLONASS:i為衛星號:i為從測站至第i顆衛星的偽距觀測值:Xi、yi、Zi分別為BDS、GPS和GLONASS第i顆衛星在方向的坐標:X0、y0、Z0 分別為測站在X、y、Z方向上的近似坐標:vX、vy、vZ為測站近似坐標的改正數:c為光速:vlR為測站接收機的鐘誤差:vlEQ \* jc3 \* hps5 \o\al(\s\up 1(為第i顆衛星的鐘誤差: (vion) i為第i顆衛星到測站之間的電離層誤差: (vlrop) i 為第i顆衛星到測站之間的對流層誤差。

令

則它們分別表示從測站近似位置至衛星i方向上的方向余弦。βi0 的準確含義為信號發射時刻衛星i的位置與信號到達時刻接收機的近似位置之間的距離。

式(2)中常數項為:

假設在某一 時刻l觀測了l顆BDS衛星、m顆GPS衛星和n顆GLONASS衛星 ,則組合定位法的方程形式可以描述如下:

式中 ,A為三系統的方向余弦的系數矩陣:6X為三系統誤差觀測方程中的未知參數:L為三系統的誤差觀測方程的常數項: l、m、n分別為BDS、GPS和GLONASS觀測瞬間觀測到的衛星個 數:vB、vG、vR分別為三系統的偽距觀測值的改正數向量。

根據觀測信號的信噪比進行加權處理,信噪比越大權越大 。采用最小二乘求解方程組得[7]:

求出6X以后加上近似點的坐標(x0 , y0 ,Z0) , 即可求出接收機單點定位的坐標。

3 實驗結果與分析

2016年1月25日,采用BDS/GPS/GLONASS三系統接收機采集數據 ,觀測時段為2016年1月25 日 13:00一17:00,接收機采樣率為1 S , 衛星高度角截止為10o , 從中截取了20 000個歷元 。 對BDS、GPS、GLONASS、三系統的單點定位進行程序?qū)崿F(xiàn) ,以PANDA軟件處理得到的結果作為準確值 ,與之比較。

BDS在觀測時段內衛星觀測個數穩定在8~9顆 , 大部分是8顆:GPS在觀測時段內衛星觀測個數為7~10顆,大部分為10顆:GLONASS在觀測時段內衛星觀測個數為5~9顆 , 相對于其他系統 ,GLONASS的衛星數較少。GPS和GLONASS衛星個數在觀測時段內相比較BDS來說變化較大 ?？傆^測衛星數在21~27顆之間。

位置精度衰減因子PDoP是衡量導航定位精度的一個重要指標 ,BDS的 PDoP值 平 滑分 布 在 3 . 1左右 ,GPS的PDoP值在 2 ~4 之 間 變化 , GLONASS 的 PDoP 值 在 2 ~4之間 ,它的PDoP值相對于其他二者較大 ,而且晃動也相對劇烈 ,這說明GLONASS的衛星幾何圖形相對于GPS來說較差 ,穩定性不如BDS ,三系統聯合定位的PDoP值在1附近分布 ,這說明三系統聯合定位增強了定位幾何圖形。

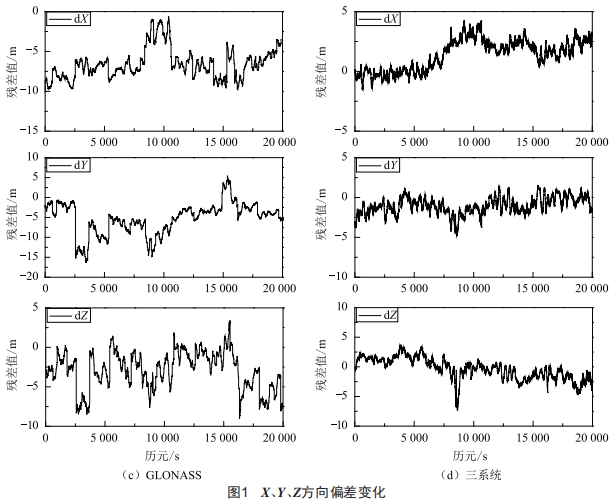

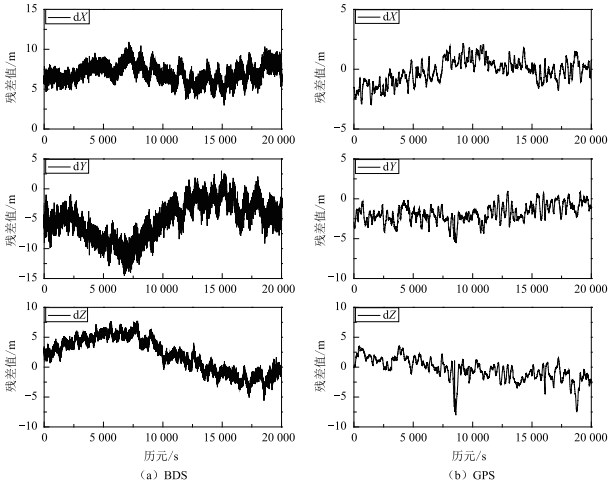

由圖1可以得到 ,BDS模式下 ,x方向偏差值最大達到10.92 m ,大部分誤差在5~10 m:y方向偏差能維持在15m之內:Z方向偏差大部分能維持在6 m之內 。GPS模式下 ,x方向偏差最大為2.97 m ,大部分偏差均在2.5 m之內 ,且變化較為平穩:y方向偏差最大為5.42 m , 大部分偏差在2.5 m之內:Z方向最大偏差為8.01 m 。GLONASS模式下 ,x方向偏差維持在10 m之內:y方向偏差稍差 ,最大偏差達到14.98 m:Z方向偏差大部分能控制在10 m之內 。三系統模式下 ,x方向偏差優于4.29 m ,y方向偏差優于4.83 m ,Z方向偏差優于7.40 m。

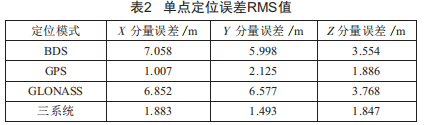

為便于定量分析 ,對BDS、GPS、GLONASS、三系統四種模式進行了概率統計 ,求出其均方根RMS值 ,具體如表2所示 ,可明顯看出三系統的定位精度較BDS、GLONASS有顯著提高。

4 結語

本文介紹了三系統單點定位的數學模型 , 分析了BDS 、 GPS、GLONASS以及三系統的定位精度。結果表明:三系統的定位精度較BDS以及GLONASS來說有顯著提高 , 三系統聯合單點定位模式的定位圖形強度得到增強。所以說 ,三系統聯合定位對于提高定位精度和可靠性有重要的研究意義和應用價值。
