引言

相比于傳統電力變壓器,電力電子變壓器具有以下優點:(1)重量輕,體積小,沒有環境污染:(2)功率因數可調節:(3)工作狀態下可保持副邊或用戶端幅值恒定,不受負載干擾:(4)變壓器高度可控,原副邊的電壓/電流可控,幅值/相位均可調:(5)變壓器添加了智能控制單元,可對其本身進行自檢測、自診斷、自保護、自恢復,提高了安全可靠性,同時也能實現變壓器狀態變壓或控制聯網通信:(6)添入斷路器,大功率的電力電子器件故障時可以瞬時關斷故障電流,省去了常規變壓器的繼電保護裝置。電力電子變壓器不僅具備傳統變壓器的功能,實現電壓等級的變換和電氣隔離,更能實現電壓的自動調節,靈活變換相序和相數,在供電類型上能夠同時輸出交流電和直流電,因而得到了廣泛研究。

本文基于交一直一交型電力電子變壓器,在了解其基本結構和工作原理之后,建立數學模型進行分析。為實現寬范圍輸入電壓,設計電路結構和各級控制策略,并在Simu1ink仿真環境中搭建了仿真模型,通過仿真研究電力電子變壓器的電壓輸入范圍。

1電力電子變壓器的數學建模

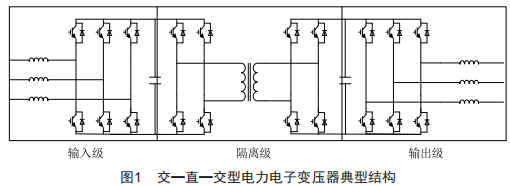

本文研究的是交一直一交型電力電子變壓器,如圖1所示,其三級結構從左往右分別為輸入級、隔離級、輸出級。原方三相交流電經輸入級整流后進入隔離級,經隔離級高頻調制再由高頻變壓器耦合到副方,解調后進入輸出級,經輸出級逆變調制供給負載。

若高頻變壓器漏感可以忽略,并在建立電力電子變壓器數學模型時做如下假設:

(1)輸出三相正弦電壓且電壓對稱:

(2)電力電子變換器和高頻變壓器的損耗很小,可以忽略:

(3)電力電子變換器動態特性足夠快。

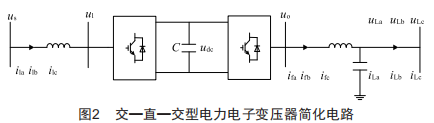

簡化電力電子變壓器電路,如圖2所示。

由圖2可以列出電力電子變壓器的動態微分方程,過程如下:

設us和u1之間的電阻為R,則電感L和電阻R兩端電壓滿足:

同理:

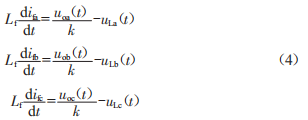

與us和u1類似,uo和uL滿足:

對于中間電容建立基爾霍夫電流方程可得:

電路中輸入電容的功率為電容消耗功率與輸出功率之和:

其中,

式中,C2為輸入級的濾波電容:C2為輸出級的濾波電容。若輸入電壓為:

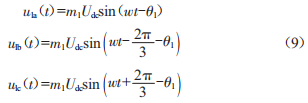

設電力電子變壓器輸入級電壓源變換器正弦波的調制比與調制角為m+、9+,則α+處電壓為:

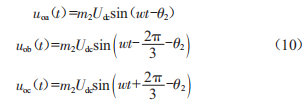

對應的m2、92為輸出級變換器正弦波的調制比與調制角,則α+處電壓為:

2寬范圍電力電子變壓器各級控制策略

2.1輸入環節控制分析

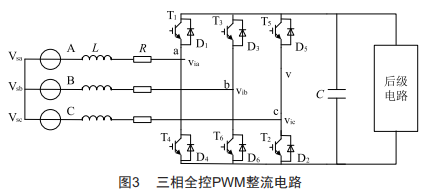

圖3所示為三相全控oPM整流電路。交流電經阻感元件進入三相橋,T+~T6為六個反并聯二極管的全控型器件,三相電經其整流后由電容C進行濾波以得到平穩的直流電。

若三相交流電源輸入電壓為:

式中,Vs為交流電源相電壓的有效值。

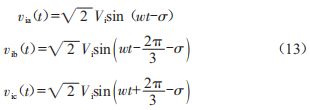

設。為Is滯后Vs的角度,即功率因數角,o為Vi滯后于Vs的角度,則交流電流表達式為:

式中,Is為交流電源輸入三相橋電流的有效值。

同樣,三相橋交流輸入側的相電壓表達式為:

式中,Vi為交流側相電壓有效值。

由圖3可以列出電壓Vs和Vi之間的電壓、電流矢量方程:

其中,電抗X=?L。

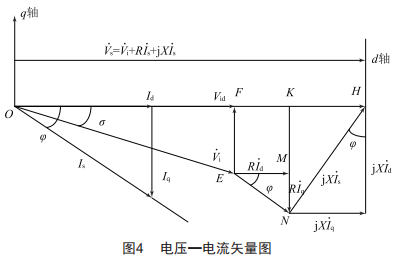

根據式(++)~(+4)和圖3可以得到電壓一電流矢量關系圖如圖4所示,圖中橫軸為d軸,縱軸為g軸。

對Vi矢量分解到d、g軸上可得兩軸分量用Ia、Iq表示的數學表達式:

為了簡化模型,可以忽略電阻R,則上述Vi的d、g軸分量表達式變?yōu)?

電流Is在d軸的分量為有功電流,在g軸的分量為無功電流,Ia、Iq的表達式為:

因?yàn)閺?fù)功率s=Vs·Is,故:Is=Ia-jIq,那么Is*=IadjIq。因此:

根據以上各式,也可得出有功功率和無功功率的表達式:

由上可知,當。為正時,即Is滯后于Vs,Iq為正,從而可以得到無功功率0為正,0>0表示交流電源向三相橋輸入滯后的無功功率,也可以稱為感性無功功率:反之。為負,Is超前于Vs,Iq和0均為負,電源輸出超前的無功功率或稱容性無功功率。

而當r為正時,即Vi滯后于Vs,由式(22)可知Ia為正,則有功功率P為正,P>0表示交流電源向負載提供功率,電路此時處于整流狀態:反之r為負,同樣可推得Ia和P均為負,P<0表示三相橋向交流電源輸入功率,此時電路工作在逆變狀態。這就是能量的雙向流動。

綜上可知,為了得到穩定的直流輸出電壓V+,需控制電源有功功率輸入P,而P的控制則是需要控制三相橋交流側電壓Vi的大小和Vi相對三相電源電壓Vs的相位r。因此,如果保持三相交流電壓Vs的三相為相位互差2o/3的正弦波,那么只要控制Vi的大小和相位就能控制輸出電壓Vo,此電力電子變換器就是一個理想的交直雙向功率變換器。

2.2隔離環節

傳統變壓器投入使用時可以實現電壓等級的變換和電氣隔離,電力電子變壓器的隔離環節在一定程度上就是傳統變壓器的體現。

三相交流電在輸入級經電力電子變換器(本文采用的是電壓源變換器)整流后變?yōu)橹绷麟?而直流電無法直接通過高頻變壓器,這里必須先用高頻變換器對直流電進行調制,將其變?yōu)楦哳l交流電,然后由變壓器耦合到副方后再還原為直流電,作為下一環節的輸入。

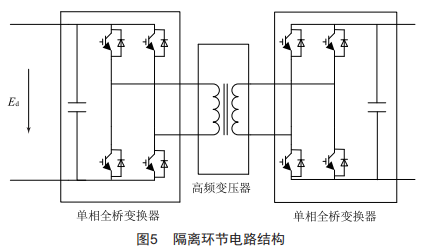

圖5是電力電子變壓器隔離環節的電路結構,進入的輸入級直流電經單相全橋變換器變?yōu)楦哳l信號,中間變壓器環節采用的是高頻變壓器,電路左側依然是單相全橋變換器,負責將耦合到副方的高頻信號轉換為直流信號。

在這里,單相全橋變換器的作用是高頻調制(左側)和同步解調(右側)。如果讓左右側的單相全橋變換器的控制信號相同,都是頻率為l0000Hz、占空比為50%的高頻方波,交叉相對的兩個全控器件觸發信號應該相同,而且其中一組必須滯后另一組半個周期。那這里的高頻方波便可實現載波功能,將直流電由原方耦合到副方,且在這個過程中,電壓的等級也因?yàn)楦哳l變壓器的存在而改變了。

圖6為單相全橋變換器的高頻方波信號。

圖6單相全橋變換器控制信號

2.3輸出環節

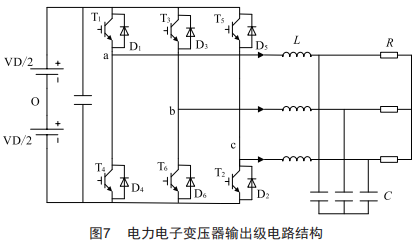

電力電子變壓器的輸出環節需要將隔離環節輸入的直流電變換為所需電力特征的三相交流電,因此這里的輸出環節也就是一個逆變器的功能。輸出級的三相全橋逆變電路、濾波電路如圖7所示。

電路左側電容為濾波電容,逆變橋輸出接的是r型LC濾波電路,R表示負載。直流電經過兩電平三相逆變器轉變?yōu)檎曳讲?近似為交流電),由LC濾波器濾除高次諧波得到正弦輸出電壓,之后再接至負載供電。

三相全橋逆變電路的基本工作方式為l80o導電方式,即可獲得如圖8所示的電壓波形?？刂屏鶚虮垩h(huán)通斷,便可得到近似的三相交流電。

圖8電壓型三相橋式逆變器輸出電壓波形

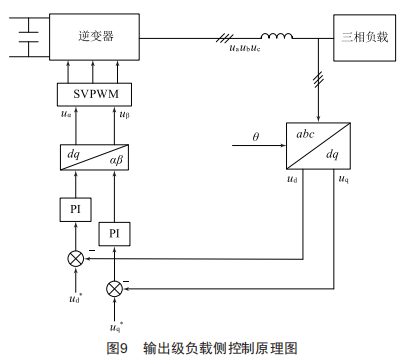

逆變器采用sVPwM控制,實現寬輸入電壓的方法就在于輸出環節的控制策略。但這里為使負載側得到恒壓、恒頻的交流電壓,需要對負載側實行閉環控制,輸出電壓跟隨給定,減小前面兩個環節對輸出環節的影響。這種閉環控制策略間接提高了輸入級的電壓輸入范圍,如圖9所示。隔離級的直流電經電容濾波后輸入到逆變器中,由此得到目標電壓、電流供給負載。這里采用電壓閉環控制,檢測逆變器的輸出電壓,經過一個dg變換將三相靜止坐標系下的電壓變?yōu)閮上嘈D(zhuǎn)坐標系下的電壓,得到Ud、Uq:給定值經過同樣的dg變換器得到兩相旋轉坐標系下的電壓給定值Ud*和Uq*。反饋值與參考值進行比較,得到兩個偏差量AUd、AUq,經過比例積分環節調節后再進行一個2r/2s的變換,得到兩相靜止坐標系下的電壓,控制sVPwM產生觸發脈沖,即控制信號,通過控制逆變器中電力電子器件的關斷實現逆變功能。這里因?yàn)殡妷旱拈]環控制,可以使輸出跟隨給定,提高系統的穩定性。

3寬輸入電壓范圍電力電子變壓器仿真研究與分析

仿真的基本參數設置:整流環節,原邊交流電壓幅值為3l0V,頻率為50Hz:升降壓斬波電路占空比為0.2,電感L=0.lH,電容C=500uF,開關頻率為lkHz:原邊單相全橋逆變輸出頻率為l0kHz:高頻變壓器變比為2:副邊單相全橋整流開關頻率為10kHz:逆變器輸出頻率為50Hz,負載為三相對稱阻感負載,濾波電容為700μF,濾波電感為5mH。

三相整流橋與單相整流橋的開關器件通過的最大電壓為電源電壓的幅值,選擇額定電壓時需要是電源電壓的2~3倍:逆變電路開關器件承受的最大電壓為輸入直流電壓的一半:斬波電路的電感值根據電感電流連續時電感量臨界值條件選取,電容值根據紋波電壓公式選取:濾波時電感的增大可以減小超調,電容的增大可以減小波動。

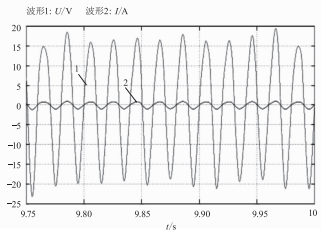

如圖10所示,波形1為電壓波形,波形2為電流波形,因電感影響,電流值逐漸增大至穩定。電壓、電流相位相同,系統做單位功率因數運行。

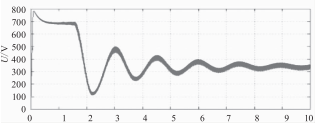

如圖11所示,因電壓閉環控制,輸出電壓最終穩定在320V左右。但紋波太大,應盡可能減小電壓的波動。

圖11整流器輸出電壓

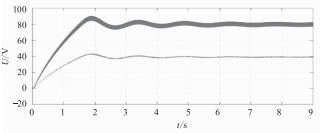

整流器的輸出電壓為320V,經升降壓斬波電路降壓,占空比為0.2,隔離級輸入電壓理論值為80V,高頻變壓器變比為2,隔離級的輸出電壓理論值為40V。圖12中上面波形是輸入直流電壓波形,因斬波電路的降壓,穩定值為80V:下面是輸出整流電壓波形,穩定值為40V,均與理論值一致。

圖12隔離級輸入/輸出電壓

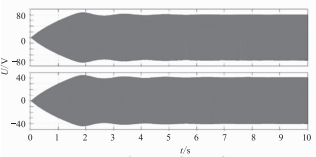

圖13上方的高頻方波為原邊電壓,幅值為80V:下方的高頻方波為副邊電壓,幅值為40V。仿真結果與理論一致。

圖13高頻變壓器輸入/輸出電壓

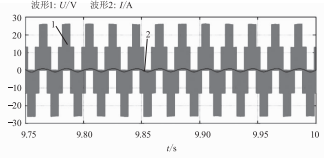

圖14中,波形1為逆變器的輸出電壓,幅值約為26V:波形2為輸出電流,幅值為0.8A左右。

圖14逆變器輸出電壓、電流

圖15中,波形1為電阻電壓,幅值為15V左右,波形2為電流,與圖14的電流波形相同。

圖15輸出級電阻上電壓、電流

由仿真圖可知,輸入電壓幅值為310V,最終輸出為26 V ,整個電力電子變壓器系統的變比為12左右。

4    結語

為測驗設計的電力電子變壓器的輸入電壓范圍 ,本文在 其他參數保持不變的情況下 ,分別令交流電源電壓為不同值 , 測量輸出電壓的幅值并進行比較。在其他參數不變時 , 電力電 子變壓器的變比應保持恒定 ,通過分析可知變比約為12 ,取誤 差為±0. 1 , 即取11.9~12. 1 , 因此電力電子變壓器的輸入電壓 范圍為15~650 V。
