引言

隨著科學技術的迅猛發展,國內外的通信行業得到了快速發展,相應的電子設備也獲得了更多的應用,從而對設備核心元件的電源部分也提出了更高的要求,高精度、高轉換率、穩定、輕便成為了客戶對電子設備的基本要求,因此對開關電源的相關設計和研究越來越多。為了得到性能更加穩定的開關電源,開關電源的建模與控制理論研究越發重要。

本文首先對傳統的電壓控制型開關電源的原理進行了分析,同時以降壓型開關電源為例,對系統進行建模分析,從而得出了系統的傳遞函數。

l電壓型開關調節系統控制模式

開關電源控制技術根據反饋模塊控制參量的區別,可以分為電壓型控制模式和電流型控制模式。電壓控制型開關調節系統只有一個電壓反饋環節,因此是一個單環系統,便于分析與控制,相對于其他的電源系統,如傳統的LDo線性調節器,具有更好的穩定性:又因為其可以直接采集輸出電壓進行反饋,也方便了設計。電路主要分為主電路和控制電路,主電路由功率開關元件和低通濾波器網絡組成,控制電路部分主要為反饋網絡,由采樣電路、誤差比較器電路、脈沖電路等組成。

當輸出電壓變大時,時鐘電路的三角波輸出電壓大于控制信號,PwM比較器輸出一個高電平,為觸發器提供了置零信號,觸發器輸出低電平,開關管關斷,此時占空比變小,據此可得出輸出電壓變小,從而達到調節功能。

當輸出電壓變小時,誤差輸出電壓變大,則時鐘電路的三角波輸出電壓小于控制信號,PwM比較器輸出一個低電平,為觸發器提供了置位信號,觸發器輸出為高電平,開關管導通,此時占空比變大。據此可得出輸出電壓變大,從而達到調節功能。

因此,一個開關調節系統的動態行為可以描述成主電路的交流小信號的等效模型和控制電路組成一個閉環控制系統。

2開關調節系統設計的主要思路

開關調節系統是一個高階函數,因此對其進行正確分析,需要建立數學模型,對系統的瞬態特性、時域性能指標和頻域性能指標進行分析,比如穩態誤差、延遲時間、上升時間、調節時間、穿越頻率和增益裕量(在工程設計中,要充分考慮實際狀態下元件的干擾,因此一般都要留足相位裕量和增益裕量)等。一般的分析方法主要分為狀態空間平均法和離散時域法。

設計步驟:

(1)首先根據項目要求,確定系統的技術指標,如開關電源的輸出電壓、輸入電壓、峰值電壓/電流等參數。

(2)確定開關電源系統的拓撲結構,根據項目要求,確定開關電源是選擇降壓型、升壓型還是Buck-Boost等類型:根據要求,選擇開關電源系統的控制方式,如電壓控制、電流控制、單環控制、雙環控制等。

(3)根據參數要求,對主體函數進行建模分析,確定系統的靜態和動態指標。

(4)通過仿真軟件,得出傳遞函數的波特圖,并對頻率和幅頻特性進行分析,看其是否在低頻、中頻和高頻滿足項目的要求。

(5)確定補償函數,根據主電路的函數圖形,確定選擇對應的控制器,如PI比例積分控制器、PD比例微分控制器或PID比例一積分一微分控制器。主要是分析主函數極點、零點的個數,從而確定補償函數是選擇單極點還是零點和極點共存的補償模式。

(6)確定整個系統網絡的傳遞函數,并進行建模分析。

3建模分析

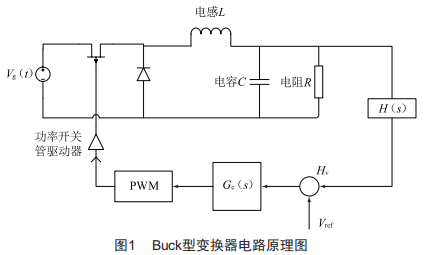

如圖1所示,以Buck型DC-DC為例,對開關電源系統進行建模分析,得出系統的傳遞函數。

系統為一個簡單的電壓控制降壓型開關系統,主要由主函數Gvd(s)以及采樣網絡H(s)、PwM傳遞函數GM、誤差比較器等函數組成。由于在系統中存在功率開關驅動器,因此該系統是一個離散的系統。

步驟l:電壓采樣網絡H(s)的確定。一般情況下,為了增加系統的穩定性,降低穩態誤差,設計系統時,以低頻段的幅頻特性為主,其函數主要為基準電壓vref和輸出電壓v的比值:

步驟2:利用狀態空間法可以知道傳統的Buck型DC-DC開關電源系統是一個右半面沒有零點的二階系統,其主要完成輸入電壓和輸出電壓的變換。假設該系統中忽略寄生電阻和電感的影響,可得到其傳遞函數如下:

通過上式可以看出,該系統是一個二階系統,具有兩個極點,但這種系統在極點頻率附近極易受到干擾,因此在后續選擇反饋網絡時,要進行抵消。通過上述函數,得出整個系統的其他函數如下:

占空比(確定系統中開關的通斷時間):

直流增益(根據占空比的比例,確定輸出電壓的函數,并求出其幅頻特性):

雙重極點頻率:

步驟3:根據上述分析,將函數模塊組成整個系統的傳遞函數,如下所示:

式中,cc(s)為補償網絡:為PwM傳遞函數:在這里沒有確定補償網絡函數。

步驟4:選擇合理的補償網絡。以一般的反相放大器作為補償網絡,會導致系統的相位裕量太低,系統不穩定,響應速度太慢等問題。因此,根據自動控制原理的相關理論,可以選擇在低頻處(遠低于穿越頻率)增加一個零點,從而讓相位提前,產生足夠的相位裕量。另外,為了解決可能會導致的高頻增益減小、相位裕量過大的問題,可以在大于零點頻率的附近增加一個極點。為了克服穩態誤差過大的問題,可以加入一個倒置零點。因此,得到的傳遞函數為:

其中,

最終系統開環傳遞函數為:

4結語

本文對開關電源的工作原理和建模分析過程等進行了詳細的介紹,同時,以Buck型DC-DC開關電源為例,對系統進行了建模分析,從而得到了系統的開環傳遞函數,為開關電源建模分析帶來了理論指導。
