引言

潮流計算是分析系統穩態運行的一種計算,是研究電力系統穩態問題的基礎。其根據給定的初始運行條件和電力網絡結構,確定整個網絡的當前運行狀態,判定這一運行方式是否合理。因此,在電力系統規劃設計和現有電力系統運行方式的研究中,都需要利用潮流計算來進行定量分析,比較供電方案或運行方式的合理性、可靠性和經濟性。

早期的簡單電力系統還可以人工用手計算,但隨著電力系統的不斷擴大,潮流問題的方程式階數也越來越高,這樣的非線性方程式直接求解是不可能的。在這種情況下,20世紀50年代中期就開始利用數字計算機進行電力系統潮流計算。快速準確地建立潮流計算數學模型、高效地完成潮流計算方法,以提高求解復雜電力系統潮流計算相關問題綜合效率將是未來的一個發展方向。

1潮流計算的典型計算機解法

歷史上,用于潮流計算的方法主要有牛頓-拉夫遜算法和P-Q分解法[7]。在以下分析時,我們總對網絡中各類節點的編號作如下約定[8]:網絡中共有n個節點,其中有m-l個po節點、n-m個pV節點和一個平衡節點。

1.1牛頓-拉夫遜算法

牛頓-拉夫遜法是常用的解非線性方程組的方法,也是當前廣泛采用的計算潮流的方法,它利用線性化的思想,將非線性方程組線性化,在計算精度和收斂次數方面達到了令人滿意的結果。根據表達形式的不同,牛頓-拉夫遜算法又可分為直角坐標形式和極坐標形式。

系統的修正方程的簡化形式為:

式中,J為雅可比矩陣。

1.2P-Q分解法

P-Q分解法則是針對牛頓-拉夫遜算法的一種簡化,它派生于以極坐標表示時的牛頓-拉夫遜算法,二者的主要區別在于修正方程式和計算步驟。它抓住電力系統的主要矛盾,忽略次要矛盾,以恒定不變的系數矩陣Bp和B”代替了復雜變化的雅可比矩陣。

將原修正方程式重新排列并簡寫為:

首先,我們對其作兩點簡化。

第1個簡化是:無功功率與電壓具有強耦合關系,有功功率與頻率具有強耦合關系,因此忽略子陣N、J,將修正方程式簡化為:

這就是P-Q分解法的修正方程式。

2某復雜電力系統的潮流分析

paladinDesignBase是世界頂級的電力系統設計和仿真分析軟件平臺,并能與pA公司的paladinLive實時在線系統進行無縫連接,實現對電力系統的實時監測、控制和維護。用戶可以利用它很方便地建立電力系統的單線圖。paladinDesignBase軟件包含幾十個功能模塊,配合后臺數據庫,用戶可以方便地對電力系統進行各種分析和優化,模塊按功能可以分為兩類:基本功能模塊和優化功能模塊?；竟δ馨?短路計算與分析、潮流計算與分析、保護設備整定計算、電動機啟動分析等:優化功能主要包括:電能質量分析和控制、動態特性仿真、電力系統優化及可靠性分析與負載能力等。本文所開展的實驗是基于該款軟件的。

2.1某2機5節點電力系統案例

某2機5節點電力系統的單線圖如圖1所示,本案例摘編自《電力系統穩態分析》(陳珩編,中國電力出版社,第4版)。其中,l號發電機為平衡節點,其余節點均為po節點,無pV節點。系統中共有7條輸電線路,它們的阻抗(標幺值)分別為:線路l2,0.02+j0.06:線路l3,0.08+j0.24:線路34,0.0l+j0.03:線路45,0.08+j0.24:線路25,0.04+j0.l2:線路23,0.06+j0.l8:線路24,0.06+j0.l8。已知l號母線電壓為l.06Z0o,2號母線的發電機向電網輸入0.2+j0.2的功率,2、3、4號母線分別連接功率為0.45+j0.l5、0.4+j0.05、0.6+j0.l的負荷,從電網吸收功率。

2.2案例的潮流計算及分析

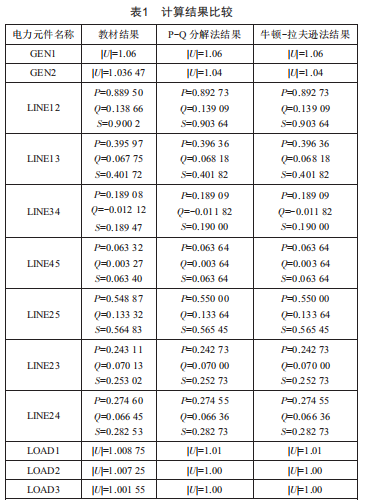

針對以上案例,在Pa1adinDesignBase軟件中新建工程,繪制該系統的單線圖并將參數輸入,用兩種算法進行潮流計算,結果如表1所示。

比較實驗結果可以發現,Pa1adinDesignBase軟件計算的各母線電壓、各線路功率(包括有功、無功和視在)與教材中的計算結果相差無幾,且兩種算法的計算結果完全一致,這原是可以預期的。分析可知,出現誤差的原因有以下幾點:首先,本實驗采用的是IEC計算標準,計算過程同理論分析相比有一定的簡化,導致算法的流程和迭代過程中的雅可比矩陣不一樣,使計算結果略有差別:其次,教材中規定的收斂判據是各節點電壓修正量不超過12一5,而Pa1adinDesignBase軟件只能將收斂條件設置為各處的功率修正量不超過一個值,不能將電壓修正量作為停止迭代的條件:最后,在單線圖中標注潮流計算結果時只能顯示有名值,且只能精確到小數點后兩位,還需將數據手動換算成標幺值后與教材中的結果進行比較,標幺值和有名值之間的來回手動轉換可能使數據喪失一些精度。其中,第一點原因是導致誤差的主要原因。

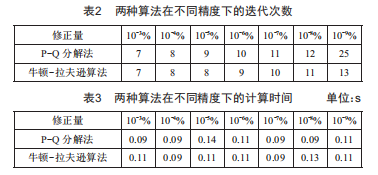

為了分析P-Q分解法和牛頓一拉夫遜算法的不同點并比較兩種算法,本文在12一3%、00一4%、10一5%、10一6%、10一7%、10一8%、10一1%的不同收斂精度判斷條件下開展了多次實驗,得到了表2、表3兩個關于迭代次數和計算時間的實驗數據表格。當精度繼續提高至10一10%時,兩種算法的迭代次數均超過了DesignBase軟件所允許的最大迭代次數30000次,潮流計算的結果將判別為不收斂。

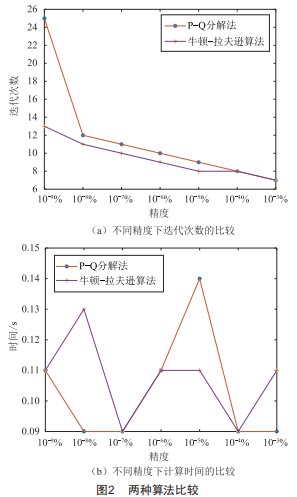

針對表格中的數據用MATLAB軟件編寫程序作出如圖2所示圖像。

圖像中的星形散點和折線代表P-Q分解法的結果,十字散點和折線代表牛頓一拉夫遜算法的結果。觀察、比對數據可以得到以下規律:計算結果的精度要求越高,則迭代的次數越多,但運算時間并沒有顯著增加,而是呈現無規律震蕩的特點:在相同的精度要求下,P-Q分解法的迭代次數一般要比牛頓一拉夫遜算法的次數多,且當精度越高時,兩者之間的差距越大:在相同的精度要求下,P-Q分解法的耗時一般要比牛頓一拉夫遜算法少,實驗數據僅在精度為10一6%時出現偏差。

查閱資料可知,P-Q分解法的收斂特性接近直線,而牛頓一拉夫遜算法的收斂速度則要比它快得多,即后期收斂速度加快。

3結語

本文針對案例中的'機5節點電力系統用PaladinDesign一Base軟件在不同收斂精度下開展多次實驗,結果顯示,在相同的精度要求下,P-Q分解法的迭代次數普遍比牛頓-拉夫遜算法的迭代次數多,且精度要求較高時,兩者的差距更大:計算時間方面,雖然P-Q分解法的迭代次數更多,但因算法更加優化,因此其計算用時較少。綜合以上各方面因素,P-Q分解法是更適用于該案例的潮流計算計算機解法。
