引言

首先,原有的手持式紅外測溫儀測量距離不夠,輸電線路桿塔普遍高度在20m以上,而手持式紅外測溫儀通過紅外線光束對一個點的溫度進行檢測,當距離較遠時,不能及時找到紅外線光點,影響遠距離目標的檢測效果。其次,手持式紅外測溫儀只能對一個點的溫度進行測量,無法檢測區域內溫度最高的部位,影響檢測結果的準確性。第三,夜間無法進行有效測量。夜間進行測量時由于可視性較差,不能較好地對紅外線光點進行捕捉,測量部位存在偏差,導致測量數據與實際不符。故在線路巡視中應用紅外熱成像儀尤為必要。

1紅外熱成像儀

mFL1T620紅外熱成像儀,作為先進的溫度檢測儀器,在設備溫度的檢測上功能強大。

(1)測量距離遠。目前我單位使用的該儀器通過更換不同的鏡頭可以對50m范圍內的物體進行準確的溫度檢測,滿足了對輸電線路桿塔設備遠距離測溫的需求。

(2)靈敏度高。該成像儀的靈敏度<0.02℃,對物體能夠進行準確測溫。

(3)具有自動聚焦功能,通過按鈕調節,能迅速自動捕捉高低溫度點,完成對圖像區域內溫度的有效測量。

(4)具有紅外熱成像功能,能在夜間可視度不高的情況下清晰有效地觀察被測物體。

(5)與紅外線點溫儀相比較,具有區域性測溫功能,測溫準確并能形成高低溫差的鮮明對比。

(6)可以形成可視化報告,便于清晰分享圖像和供專業人員進行技術分析。

(7)存儲空間較大,對于拍攝的圖像能進行有效存儲。

2紅外熱成像儀的應用

2.1現狀分析

供電工區檢修工段負責發供電分公司所轄范圍內輸電線路的日常巡視和管理工作。近年來,在管轄線路上發生了幾起由于線路連接部位發熱導致線路導線、金具燒傷受損的情況,對線路的安全運行構成嚴重威脅。原有的線路巡視工作主要依靠巡視人員的工作經驗來判斷線路發熱情況,或采用普通的手持式紅外測溫儀進行溫度檢測。在檢測過程中,由于手持式紅外測溫儀存在一定的缺點和不足,無法對線路各部位的溫度進行有效檢測,不能準確反映線路的實際運行狀況,導致部分線路隱患和缺陷不能及時發現,影響線路的供電可靠性。

2.2技術應用

針對以上情況,工區選用了mFL1T620紅外熱成像儀,它是一款先進的溫度檢測儀器,對于溫度的檢測功能強大。首先,它測量距離遠,目前我們使用該儀器通過更換不同的鏡頭可對50m范圍內的物體進行準確的溫度檢測,滿足對輸電線路桿塔設備遠距離測溫的需求。其次,靈敏度高(靈敏度<0.02℃),對物體能夠進行準確測溫。第三,有自動聚焦功能,通過按鈕調節,能迅速自動捕捉高低溫度點,完成對圖像區域內溫度的有效測量。第四,能在夜間可視度不高的情況下清晰有效地觀察被測物體。第五,與紅外線點溫儀相比較,具有區域性測溫功能。第六,可以形成可視化報告,便于分享圖像和技術人員后期進行技術分析。

3應用后所解決的問題

在日常的線路巡視過程中,通過利用mFL1T620紅外熱成像儀對所轄輸電線路連接部位、電力電纜終端等各部位進行溫度檢測,提高了對線路發熱情況的巡視效果,對線路巡視工作起到了非常重要的作用。

3.1線路電力電纜線鼻子與導線連接處的測溫

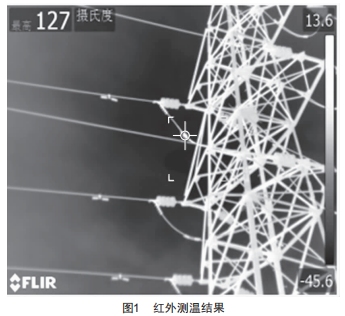

在對礦劉1#線導線及引線各連接部位進行溫度檢測時,發現2#塔A相,3#塔A、B相,4#塔A相電力電纜線鼻子與導線連接處均有不同程度的發熱現象。其中,2#塔A相,3#塔A、B相檢測溫度為50℃左右,4#塔A相壓接處發熱嚴重,檢測溫度達127℃(圖1)。巡視人員立即匯報工區領導,聯系電力調度申請停礦劉1#線進行處理,并聯系太行公司組織搶修。停礦劉1#線341、301開關線路,太行檢修人員登塔對礦劉1#線2#、3#、4#塔發熱部位進行檢查處理,發現發熱部位的壓接螺栓有不同程度的松動現象,導致連接部位壓接不牢,造成發熱。當即對松動的螺栓進行緊固,為確保連接可靠,在引流線中間部位重新加裝一個并溝線夾,并對其他兩相進行緊固檢查。檢修工作完成,恢復礦劉1#線供電,對發熱部位進行溫度檢測,2#塔A相,3#塔A、B相檢測溫度為10℃左右,4#塔A相檢測溫度為5℃左右,恢復正常。

3.2線路架空導線連接處的應用

在對海礦線進行夜巡時,發現海礦2#線8#塔B相引流線與耐張線夾連接處發熱,測溫裝置顯示發熱部位溫度達118℃(當時海礦線外購負荷接近130Mw),巡視人員立即匯報電調、工區值班長及工區領導,辦理工作票后開始故障搶修工作。檢修人員對引流線與耐張線夾連接處進行檢查,發現連接部位壓接螺栓緊固程度不夠,壓接較松,引流線、引流線鼻子、耐張線夾情況良好,未發生斷股、灼燒跡象。檢修人員對連接處平面進行打磨處理,搶修工作結束,線路恢復運行。檢修人員再次對發熱部位進行測溫,溫度已恢復正常(18.6℃)。此次搶修避免了電網重大安全事故的發生,有力保障了礦區電網的供電安全。目前,該設備還應用到了變電站設備的檢測中,甚至被相關單位借鑒使用,都取得了非常好的效果。

4結語

紅外熱成像儀由于其使用簡便、快捷的特性在國外已被大量使用,在國內由于成本偏高未被普及應用。但隨著國內紅外線成像設備價格的降低以及人們對該設備認識的逐步增加,紅外熱成像儀必將被廣泛使用,它能避免因超溫發生事故,具有一定的社會效益和經濟效益。
