引言

氮?dú)鈴V泛應用于冶金、石化、醫療、制造業等領域,它是國民經濟建設中不可或缺的一種重要?dú)怏w。空分流程中,分子篩吸附空氣中的水、二氧化碳、乙炔以及各種碳?xì)浠衔锖?需采用高溫氮?dú)鈱?duì)分子篩進行活化,保證分子篩的吸附能力。由于氮的化學惰性,氮?dú)庖渤Ｓ米鞅Ｗo(hù)氣體,防止某些物體暴露于空氣時被氧化。

污氮電加熱器是一種加熱污氮?dú)怏w的空分設備,其作用是對再生污氮?dú)膺M(jìn)行加熱至需求溫度,供分子篩再生加熱及冷吹用。電加熱器工作時,由于設計原因,加之電加熱管和管板等結構不合理導致的傳熱影響,電加熱器接線腔的溫度較高,直接影響到箱內電纜、銅排等受高溫易老化零部件的壽命。特別是在污氮電加熱器進口處,在污氮?dú)怏w的溫度本來就比較高(50C以上)的情況下,接線腔內溫度更高,對電纜等零部件的壽命影響更大:在季節性溫差較大易冷凝結露的地方以及多雨潮濕地區,污氮電加熱器在初次使用前或長時間停用后,接線腔內銅排、電加熱管等導電零部件更易凝結露水,影響絕緣性能。當污氮電加熱器通電使用時,接線腔內銅排等零部件在露水的影響下會發生短路燒壞,給污氮電加熱器的運行帶來嚴重危害。長期以來,專業科技工作人員執著追求,探索能防止污氮電加熱器接線腔過熱和潮濕的技術瓶頸的突破,以滿足供給側結構需求的期望。

1電加熱器對再生污氮處理的功能

原始空氣進入過濾器除去灰塵和機械雜質,進入空氣透平壓縮機,借助中間冷卻器進行中間冷卻,將空氣壓縮至℃0.2MPa(A)左右再進入空冷塔冷卻。出空冷塔空氣進入分子篩吸附器,清除空氣中的水分、二氧化碳化合物后,獲得干凈而又干燥的空氣。兩臺吸附器交替使用,一臺吸附器吸附雜質,另一臺吸附器則由污氮?dú)膺M(jìn)行再生。電加熱器的功能就是對再生污氮?dú)膺M(jìn)行加熱至需求溫度,供分子篩再生加熱及冷吹用。

2防過熱和潮濕污氮電加熱器接線腔總體設計思路

經長期反復琢磨研究,設計了一種在進口處污氮?dú)怏w溫度很高的工況下,以及在潮濕惡劣環境下,仍然能正常工作并有效防止過熱和潮濕的污氮電加熱器接線腔。

3技術設計方案

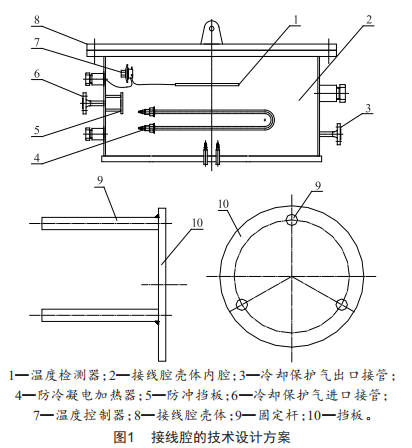

接線腔的組成如圖1所示。

殼體兩端分別設置冷卻保護氣進口接管、冷卻保護氣出口接管,冷卻保護氣進口接管、冷卻保護氣出口接管分別與接線腔殼體內腔連通。接線腔殼體內設置安全冷凝系統,該系統由防冷凝電加熱器、溫度檢測器及溫度控制器組成。溫度檢測器安裝在殼體的內壁上并遠離防冷凝電加熱器。溫度控制器與防冷凝電加熱器、溫度檢測器電連接。

防冷凝電加熱器設計固定在接線腔殼體下側的內壁上,溫度檢測器和溫度控制器設置在接線腔殼體上側的內壁上,亦可把防冷凝電加熱器設計固定在接線腔殼體左側內壁上,溫度檢測器和溫度控制器設計固定在接線腔殼體右側內壁上,不管何種設計方案,只要使得防冷凝電加熱器與溫度檢測器之間的距離盡可能遠即可。

防冷凝電加熱器與接線腔殼體內壁之間的距離必須保持1℃℃mm以上,避免防冷凝電加熱器直接對接線腔殼體進行加熱。

在接線腔殼體內壁對應冷卻保護氣進口接管處設計安裝防止冷卻保護氣流速過快的防沖擋板,擋板通過沿圓周均勻設置的3根或以上固定桿與接線腔體內壁固定。擋板優選圓形并與冷卻保護氣進口管相垂直,從而可阻擋冷卻保護氣對銅排、電加熱管接線柱產生沖擊。在污氮電加熱器工作時,向冷卻保護氣進口接管中通入的污氮?dú)怏w溫度不高于常溫。

如初次使用以及檢修后再次啟動前,或暫時停用期間,開啟防冷凝系統,當溫度檢測器檢測到接線腔內溫度低于30℃時,立即開啟防冷凝電加熱器升溫,通過溫度控制器調節加熱溫度。當溫度檢測器檢測出接線腔內溫度超過控制器設計的35℃時,防冷凝電加熱器則停止工作:反之,當接線腔內的溫度下降到30℃時,防冷凝電加熱器再次開啟,如此循環往復。

該電加熱器接線腔攻克了防止污氮電加熱器過熱和潮濕的技術瓶頸,提高了污氮電加熱器的穩定性,使污氮電加熱器在加熱污氮?dú)怏w溫度很高和環境溫差很大的條件下也能正常使用,拓寬了污氮電加熱器使用的區域范圍。

4結語

防止過熱和潮濕的污氮電加熱器接線腔創新技術的問世,打破了發達國家對我國中高端市場的長期壟斷。該技術通過不斷探討和改善,2018年1月獲得了國家授權的發明專利,專利號:ZL201410726711.7。技術成果亦已經轉化為產品,現已批量生產,在盈德氣體有限公司、杭氧集團股份有限公司、開封空分集團有限公司、河南開元空分集團有限公司、開封黃河空分集團有限公司、四川空分集團有限公司等近百家企業得到了廣泛應用。該技術因其技術的先進性、結構的緊湊性、性價比的優良性、質量的可靠性,深受使用單位青睞,產生了良好的經濟效益和社會效益。

誠然,任何產品技術創新只有開始,沒有終點,它永遠在路上,只有通過持續創新,產品在市場經濟全球一體化的激烈競爭中方能占有一席之地。
