您是否正在尋找具有可調節輸出電壓的高性價比大電流線性穩壓器解決方案?使用具有 1.2 伏固定輸出電壓 ( TLV1117LV12 ) 的具有成本效益的線性穩壓器(例如行業標準 1117)創建簡單的設計。

TLV1117LV系列低壓差(LDO)線性穩壓器是流行的TLV1117電壓調節器的低輸入電壓版本。

TLV1117LV是一種極低功耗設備，其靜態電流比傳統1117調壓器低500倍，因此該設備適用于要求極低待機電流的應用。TLV1117LV系列LDO在負載電流為0 mA時也穩定;沒有最低負載要求，使該設備成為應用的理想選擇，其中除了在正常運行期間為1 A量級的大電流供電外，調節器還必須在待機期間為非常小的負載供電。TLV1117LV提供了出色的線路和負載瞬態性能，當負載電流要求從小于1 mA變?yōu)榇笥?00 mA時，輸出電壓的幅度下沖和過沖非常小。

精密帶隙和誤差放大器提供1.5%的精度。非常高的電源抑制比(PSRR)允許在開關調節器之后使用該裝置進行后調節。其他有價值的特性包括低輸出噪聲和低壓降電壓。

該裝置采用0Ω等效串聯電阻(ESR)電容器進行內部補償，以保持穩定。這些關鍵優勢使得使用成本效益高、尺寸小的陶瓷電容器成為可能。如果需要，也可以使用具有更高偏置電壓和溫度降額的經濟高效電容器。

圖 1 向您展示了這種可調節 V OUT 線性穩壓器的典型原理圖，其中由 R 1和 R 2開發的電阻分壓器用于產生與內部基準進行比較的反饋電壓。該電路通過電阻器 R 1和 R 2幫助調節 V OUT 。

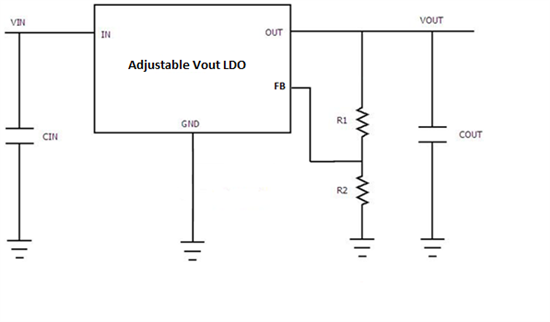

圖 1：可調節輸出電壓線性穩壓器的典型示意圖

固定VOUT線性穩壓器的典型原理圖如圖 2 所示，其中上述電阻分壓器集成在 IC 內以提供固定VOUT。該電路為您提供了一個更加集成的解決方案，因為不需要外部電阻器，從而減少了解決方案的組件數量、BOM 成本和占位面積。

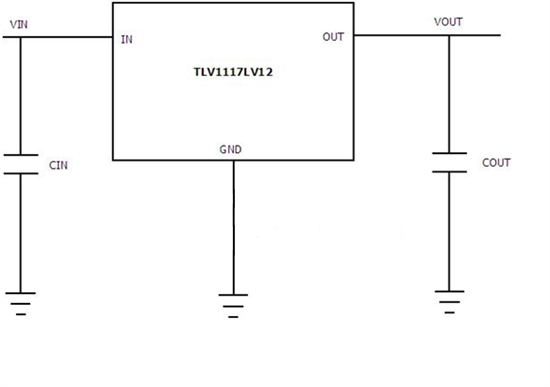

圖 2：固定輸出電壓線性穩壓器的典型示意圖

請記住，圖 2 中的拓撲僅限于可用和提供的固定 V OUT選項。本博客重點介紹了一種基本應用電路，可用于從固定 V OUT線性穩壓器創建可調輸出電壓 (V OUT ) 線性穩壓器，如圖 3 所示。

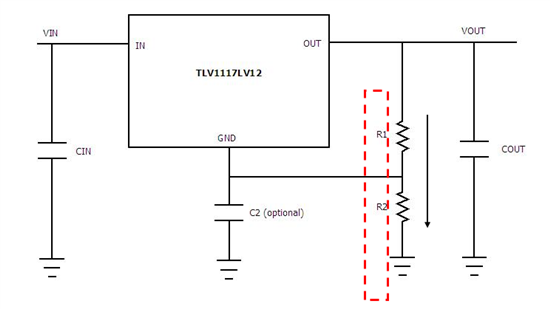

圖 3：從固定輸出電壓線性穩壓器創建可調節輸出電壓 (V OUT ) 線性穩壓器

在針對該應用進行設計時，您的 V OUT 和 I DIV需要大于 10mA。電阻器 R 1和 R 2也需要根據公式 1 和 2 計算。

該設計的關鍵優勢在于添加與電阻器 R 2并聯的電容器 C 2由于軟啟動和改進的瞬態性能(更少的電壓下降和更快的瞬態響應)，可提供更好的啟動性能(更少的輸入電壓下降)。原因是 AC 與 GND 耦合，代價是增加了啟動時間。

與任何設計一樣，實施這種具有成本效益的解決方案也存在某些缺點。潛在問題包括較高的漏電流、較差的負載瞬態響應，以及負載調節會因需要較高的 Vout 而變差。如果您想創建具有快速瞬態響應、嚴格負載調節和低泄漏電流的高性能線性解決方案，請開發具有外部反饋電阻器的可調節線性穩壓器，如圖 1 所示。
