1廠站自動電壓控制系統功能

電廠自動電壓控制(AutomaticVoltageControl,AVC)系統是電網AVC系統的子系統,它既能實現電網無功優化,顯著減少線損,提高電能質量,又能實現電廠的獨立控制,以達到廠內降損節能,優化無功出力和改善母線電壓水平的目的。通過協調控制每臺發電機的無功進相,實現高壓母線的電壓控制,降低網內無功補償設備的要求。

2廠站AVC功能實現方式

我廠500kV系統設計為兩臺10000w級超超臨界燃煤汽輪發電機組,機端電壓27kV,機組經主變升壓后以3/2接線方式接入500kV升壓站。AVC站控層采用國電南瑞科技的Ns3000(V8)軟件,間隔層采用西門子AK1703測控裝置。廠站AVC系統接收省調主站下發的500kV母線目標電壓指令,經過AVC監控軟件計算,并綜合考慮系統、設備故障、AVR限制、閉鎖條件后,計算出電廠應承擔的總無功出力,給出各機組能力范圍內的調節方案,通過發電機測控裝置發出增減磁信號,經DCs系統的AVR控制物理通道向勵磁調節器發出控制信號,通過增減勵磁調節器電壓給定值來改變發電機勵磁電流,進而調節發電機無功出力,使500kV母線電壓維持在省調下達的母線電壓死區范圍內,同時在控制過程中保證發電機在規定的參數范圍內安全、穩定運行。

3NS3000自動電壓控制系統調節問題

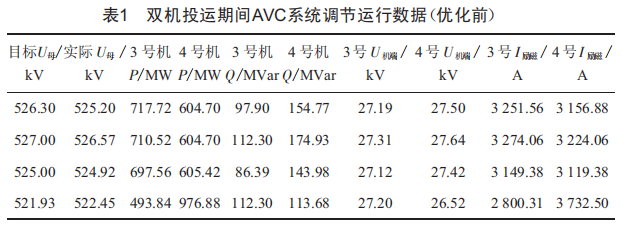

在兩臺機組出力接近時,雙機動態閉環運行發現,AVC能合理、經濟地分配給每臺機組無功功率調節命令:當兩臺機組出力相差較大時,AVC分配給高負荷機組無功功率少,給低負荷機組無功功率多,致使低負荷機組的機端電壓偏低,進一步導致400V廠用電母線電壓低于375V的安全允許水平(根據機組在5000w、7000w、8500w工況下進相試驗驗證,400V廠用電壓低于375V會導致主變冷卻風扇不停地自啟動切換)。AVC動態閉環運行調節情況如表1所示。

4NS3000自動電壓控制系統調節策略?xún)?yōu)化方案

針對上述問題,結合福建省電網AVC系統運行管理規定,優化AVC程序控制調節策略,重新調整無功分配方案,優化閉鎖邏輯。

4.I無功功率優化調整

4.1.1無功功率圓定值整定方法

AVC軟件設置多段P-Q曲線約束,正常P、Q曲線為平滑曲線狀態,功率圓定值設置6個點,每個點為該有功出力范圍內對應的無功功率上限、無功功率下限定值,功率圓定值優先從進相試驗報告獲取(報告只有5000w、7000w、8500w、10080w工況數據),無法從試驗報告獲取的定值,取廠家出廠試驗報告"容量曲線"數據,且各負荷段所對應無功功率上限、下限定值需按進相試驗報告和發電機容量曲線試驗數據的90%整定。

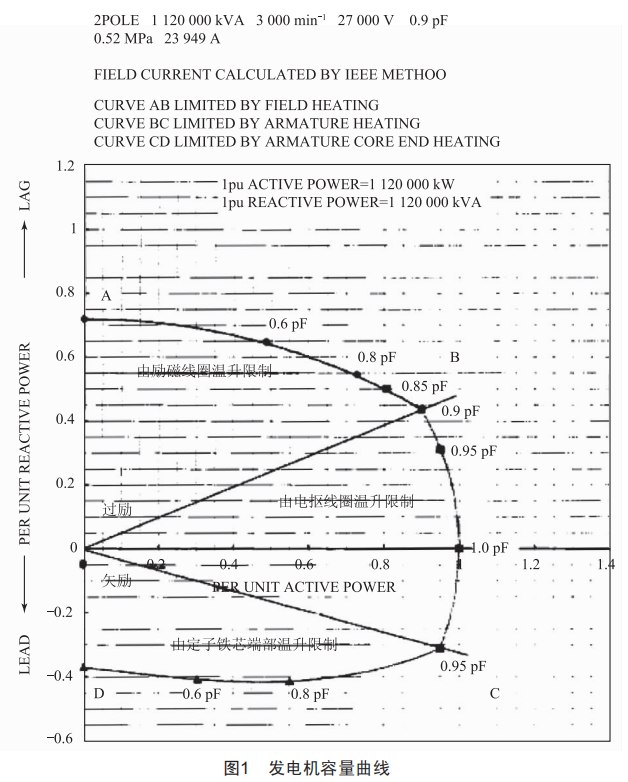

發電機容量曲線(圖1)上的橫坐標為有功功率,縱坐標為無功功率,例如,功率圓第6點有功功率取1065(橫坐標在0.95pF位置),從曲線圖上就可以查出該負荷下對應的無功功率上限值492(縱坐標在0.439pF位置)。

4.1.2無功功率調節策略?xún)?yōu)化

調整AVC無功步長調節計算公式,當|算出的無功目標值-當前機組無功值|<步長,不發調節命令:調節脈沖寬度,用"步長/系數"計算方法下發調節命令周期:每調節一次無功,母線電壓變化量缺省設置為0.5kV,高壓母線電壓控制值死區設定為±0.5kV。

4.2AVC調節時間限值優化

將增減勵磁時間間隔缺省設定為1s(連續調節間隔時間),并與全站參數中AVC調節間隔時間(秒)配合使用。當1個調節命令執行時間超過300ms,判定繼電器輸出節點出現粘連,閉鎖AVC調節命令輸出。

4.3增加全站AVC閉鎖判據

(1)500kV母線電壓目標值、廠站母線電壓出現"無效"或"死數據":

(2)全站AVC遙信閉鎖、全站AVC遙測閉鎖動作。

4.4機組增減磁閉鎖條件優化

4.4.1增加遙信閉鎖條件

3號發電機與4號發電機同時閉鎖信號出現,閉鎖機組增、減磁。

4.4.2遙測閉鎖條件優化

發電機有功、發電機頻率出現"無效/死數據、越上/下限"報警,閉鎖機組增、減磁:發電機有功下限按機組最低允許的穩燃負荷設定。

發電機無功功率、端電壓、定子電流、轉子電流、6kVA/B段廠用電電壓出現"無效/死數據",閉鎖機組增、減磁:出現"越上限"報警,機組增磁閉鎖:出現"越下限"報警,機組減磁閉鎖。機端與廠用電電壓上限按額定電壓的5%整定,下限按額定電壓的-5%整定:500kV母線電壓目標值、當?shù)卦O(shè)定負荷值、當前母線運行電壓出現"越上限"報警,機組增磁閉鎖,出現"越下限"報警,機組減磁閉鎖。500kV母線電壓目標值上限定值根據調度計劃處每月下發的值設定。

5AAV2數據優化后

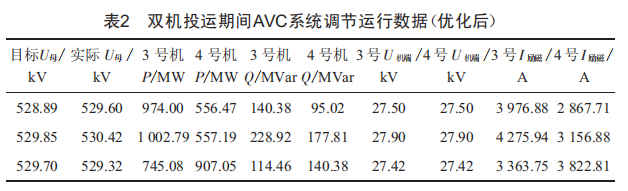

AVC程序控制策略優化后,經兩臺機組動態閉環運行調節試驗驗證,在不同負荷工況下,AVC系統都能按照P-Q曲線限定的功率圓范圍合理分配無功調節,監測機端電壓、廠用電電壓正常,以及發電機定子鐵芯、定子線圈及端部構件溫度均在正常范圍內,保證機組安全穩定運行。動態閉環運行數據如表2所示。

6結語

全站自動電壓控制系統是保證系統安全、經濟、優質運行,并作為系統安全穩定預防性控制措施的重要技術手段,通過對發電機組的無功功率進行控制,使得發電廠高壓母線的電壓值與調度下發的母線電壓值誤差不超過0.5kV,從而達到提高本地區的供電電壓水平,改善地區電網電能質量的目的。AVC運行時必須受到每臺發電機組的容量曲線、運行狀態、機端電壓、廠用電電壓等因素的制約,這些制約條件同時也要執行地區電網AVC系統運行管理規定。
