引言

如今,雖然大部分礦區的排水系統已經完善,然而在現場工作的新員工卻時常會因為經驗不足或是接受培訓不到位而導致設備損壞,引發事故。因此,擁有一套完整的培訓系統是很有必要的?？紤]到經濟效益與系統的可行性,本文給出了一種基于NX與PLC的煤礦水泵虛擬仿真控制系統設計。

本設計用NX仿真軟件建立煤礦水泵的三維仿真模型,并通過oPC協議連接Kepserver,再將Kepserver和西門子S7一l200PLC進行通信,可通過人機界面HMI對PLC發出控制指令,最終實現PLC與NX模型的通信,以達到對虛擬水泵模型仿真控制的目的。與此同時,通過組態王與PLC通信后的數據交換,可以實現在組態王中繪制出的監控界面上進行實時監控。根據監控所得到的水倉水位高度等數據,依據"避峰填谷"原則,設計了一套完整的煤礦水泵排水模擬仿真系統。

1系統功能

具體來說,系統必須具有以下功能:

(l)能夠?qū)崿F(xiàn)對水泵控制工作方式的選擇:自動、手動、檢修。

(2)能夠監測水倉水位高度是否超過臨界位置,若是超過,及時發出警報。

(3)能夠控制電動閥門和電動球閥的開啟與閉合。

(4)能夠控制水泵和射流泵的啟動與停止。

(5)能夠控制驅動水泵工作的電機的啟動與停止。

(6)能夠?qū)﹄姍C軸與水泵軸進行溫度監測,若是超出安全指標,則發出警報。

(7)能夠向上位機中組態監控界面發送實時數據。

2界面設計

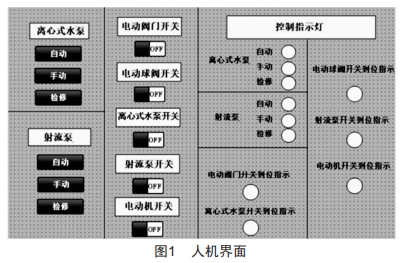

圖1為用博途繪制出的煤礦水泵控制人機界面。

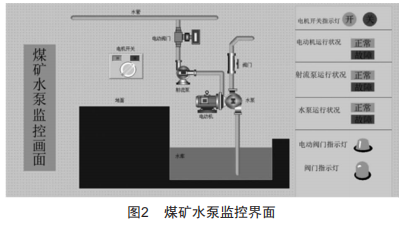

圖2為用組態王繪制出的煤礦水泵監控界面。

3系統通信

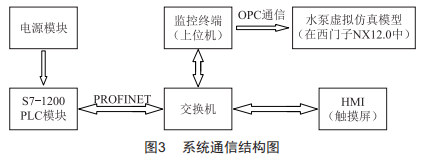

圖3為用Visio繪制的系統通信結構圖。

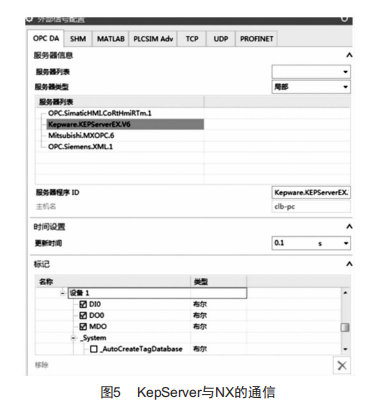

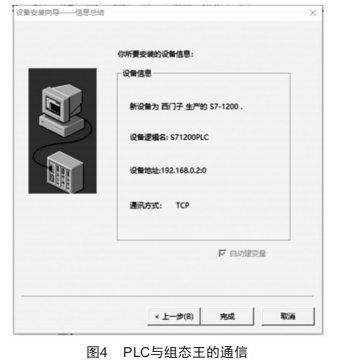

具體的通信分為PLC分別與HMI、組態王監控界面、Kepserver的通信以及Kepserver與NX的通信。通信結果如圖4、圖5所示。

4排水系統工作流程

首先,PLC進行模擬量的采集,檢測水倉水位。當水倉水位超過設置的水位安全臨界時,通過系統控制打開電動球閥,啟動射流泵,為離心式水泵內部注水。這時打開電動機啟停開關,使得電動機正常工作,帶動離心式水泵內部的葉輪高速運轉。這樣,注入的水會被甩向水泵內腔的周圍,使得水泵中心部位的真空度增加,進而在大氣壓的作用下,水倉中的水會被壓入水泵的內腔。此時,水泵出水口壓力將逐漸增加,當達到一定值時就不再增加,此時開啟該水泵的電動閥門,讓水泵進行排水工作,同時關閉電動球閥,使射流泵停止為離心式水泵注水。在水泵的作用下,水倉水位逐漸下降,當下降到安全水位時,先關閉離心式水泵的電動閥門,以防排水管中的水倒流回水倉。然后關閉電動機,使水泵停止工作。

具體工作流程如圖6所示。

5結語

該系統以S7-1200PLC為核心,電源模塊為PLC供電,通過進行PLC編程,經過交換機,由工作人員在人機界面HMI上進行操作,并可在上位機上的組態監控界面對各種參數包括水倉水位高度、水泵內水壓大小、環境溫度等進行實時監控。該系統具有編程簡單、操作方便、監控實時的特點:還可在人機界面HMI進行操作,經由PLC發出控制命令,對軟件中的仿真水泵等設備模型進行啟動、停止等相關操作,可以在仿真軟件中直觀地看到水泵工作的狀態。
