引言

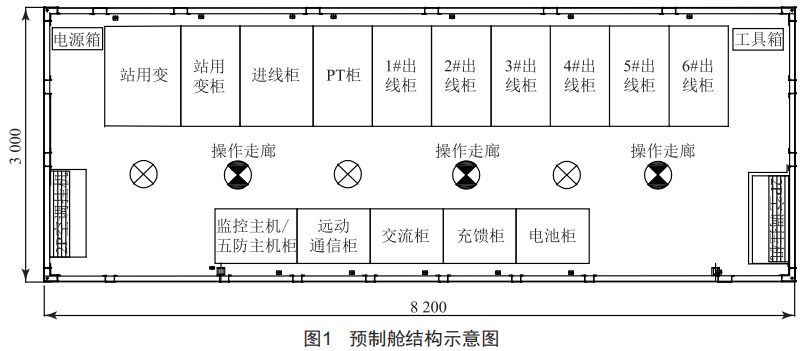

車載移動變電站整體結構設計緊湊(圖1),機動性強,短時間內即可投入運行[1]。為減少因運輸過程中機械沖擊造成的電氣設備損壞,同時減少運輸時劇烈震動對設備的影響,故要求預制艙具有足夠的機械強度,能夠承受運輸過程中因道路顛簸、車輛緊急剎車等引起的機械沖擊作用。本文基于CAE仿真技術,在完成預制艙結構設計的同時對其進行力學仿真分析,驗證其結構的可靠性,實現降低設計成本、縮短設計周期和提高系統可靠性的目的。

預制艙底架與承重梁主要使用熱軋型材,材質為o235,材料主要力學參數如表1所示。

1預制艙有限元建模

在確保計算準確的前提下,為縮短計算耗時,提高仿真分析效率,在預制艙有限元建模中對其幾何模型進行相應的簡化,進而采用較少的單元或較簡單的單元形式完成有限元模型的建立。

本文參考了較多成功實例,對預制艙模型進行了如下簡化:

(1)底板框架及側板梁采用梁單元模擬,截面尺寸通過定義梁截面參數實現:

(2)側面及頂面面板質量較輕,分析模型中不予考慮:

(3)底面底板采用殼單元模擬,底板厚度通過定義殼截面厚度參數實現:

(4)各柜體和其他部件簡化為其質心處質量點,賦予各質量點對應柜體或部件的質量參數:

(5)約束部位為底面四角落及外側縱梁中間部位。

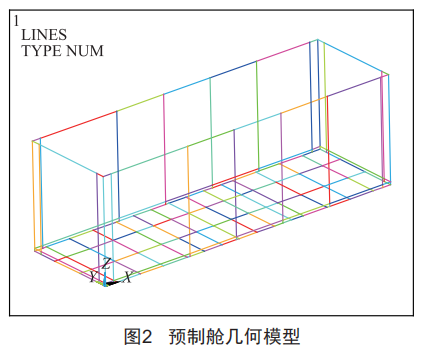

本文研究的預制艙主要結構形式如下:底架采用工字鋼焊接而成,立面上的承重梁為方鋼,底板為2.5mm厚度熱軋鋼板。確保計算準確的前提下,為縮短計算耗時,提高仿真分析效率,建模時將骨架型材全部用BEAM188單元模擬,型材根據設計時選用的型號設置截面section:底板采用sHELL181單元模擬,通過截面section設置其厚度:預制艙內部設備采用MAss21單元模擬,并通過實常數賦值質量與轉動慣量等參數。通過APDL參數化設計語言建立的預制艙幾何模型如圖2所示。

1預制艙約束及沖擊載荷施加

預制艙約束及沖擊載荷通過以下方式進行施加:

(1)預制艙內設備質點MAss21單元通過剛性梁與底板相應區域節點進行連接。

(2)預制艙通過4個角點處的集裝箱鎖與半掛車進行固定,故有限元模型中約束方式為固定預制艙模型4個角點處的節點。

(3)沖擊加速度通過每個方向單獨施加加速度載荷的方式實現。

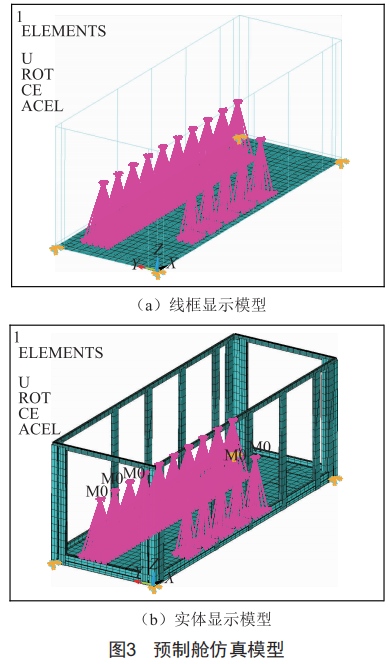

最終建立的預制艙仿真模型如圖3所示。

3預制艙沖擊載荷仿真分析

本文根據《電力設施抗震設計規范》(GB50260一1996)并考慮一定安全系數,在水平前后、水平左右方向施加3g加速度,在垂直上下方向施加2g加速度。

在ANsYs中分別對預制艙3個方向的沖擊載荷情況進行仿真分析,得到預制艙在各條件下的應力分布云圖和變形量分布云圖。

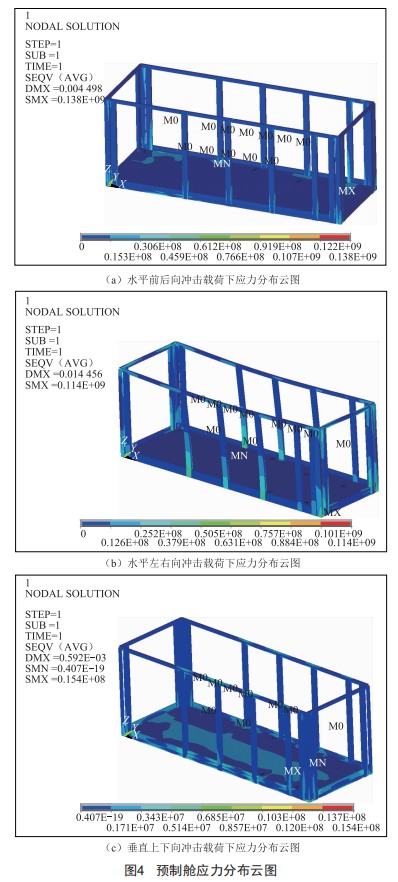

圖4所示為預制艙在各方向沖擊載荷下的應力分布云圖。

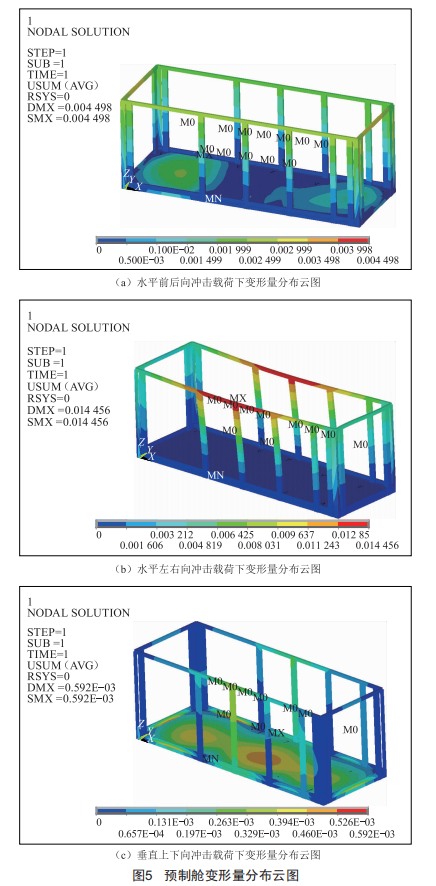

圖5所示為預制艙在各方向沖擊載荷下的變形量分布云圖。

從圖4和圖5可得:

(1)水平前后向沖擊載荷下預制艙最大變形量為4.5mm,位于底板和箱體頂部側梁兩部位:最大應力值為138MPa,位于底部框架梁與梁的接合部位,遠低于材料0235屈服極限235MPa,其他部位應力水平較低,且無應力集中現象。

(2)水平左右向沖擊載荷下預制艙最大變形量為14.5mm,位于預制艙頂部縱梁中間部位:最大應力值為114MPa,位于底部框架與側面梁接合部位,遠低于材料0235屈服極限235MPa,其他部位應力水平較低,且無應力集中現象。

(3)垂直上下向沖擊載荷下預制艙最大變形量為0.6mm,位于底板中間部位:最大應力值為15.4MPa,位于底部框架梁與梁的接合部位,遠低于材料0235屈服極限235MPa,其他部位應力水平較低,且無應力集中現象。

通過仿真可知,3個方向沖擊載荷條件下,預制艙最大應力部位出現在預制艙底部框架梁與梁接合部位,主要是由于底部框架上安裝開關柜等設備,設備在沖擊加速度作用下將力傳遞到底部框架上,但是最大應力值均低于預制艙材料屈服極限,不會出現永久塑性變形:最大位移出現在底部面板和頂部縱梁中間等部位,主要是由于這些部位局部剛度相比較其他部位低同時支撐跨度較大引起,但是滿足通用結構件變形不大于整體長度1/100的要求。

4運輸過程驗證

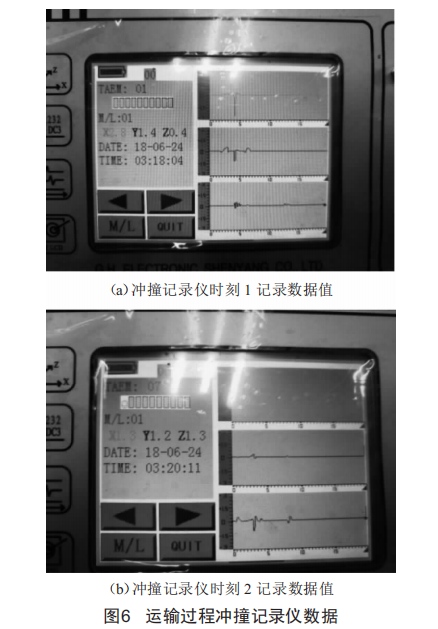

2018年10月,該移動變電站由武漢運往山西,在預制艙底板上安裝一套沖撞記錄儀。運輸過程經過一段未鋪砌土路,車輛顛簸較嚴重,圖6為運輸過程中沖撞記錄儀記錄的數據中比較有代表性的兩個時刻點。

綜合其中數據得到水平前后方向最大沖擊加速度為2.8g,水平左右方向最大為1.4g,垂直上下方向最大為1.3g。

運輸?shù)酵哆\現場后,預制艙未出現變形、斷裂等現象,同時經過相關投運前試驗檢驗,艙內設備未出現故障。通過以上實際運輸過程中測試的沖擊加速度和仿真計算的加速度進行比較,驗證了預制艙結構設計滿足車載運輸條件下抗沖擊過載要求。

5結論

本文運用有限元仿真技術,通過ANsYs軟件建立了車載移動變電站預制艙有限元仿真模型,并對其進行了沖擊載荷下的動力學分析,得到主要結論如下：

（1）通過以上分析,可以得到預制艙結構滿足移動變電站運輸過程中沖擊過載條件下抗沖擊載荷要求。

（2）通過實際運輸過程中在預制艙底板上安裝沖撞記錄儀,記錄運輸過程中的沖擊加速度載荷。在未鋪砌土路的惡劣路況下實際沖擊加速度與仿真設計值較接近,運輸完成后預制艙未出現變形、斷裂等現象,驗證了仿真計算結果的準確性,同時進一步證明預制艙結構滿足移動變電站運輸過程中沖擊過載條件下抗沖擊載荷要求。

（3）該仿真分析方法為車載移動變電站設計提供了有力的支撐,可以運用到主變壓器、HG1s組合開關以及開關柜等電力設備上,驗證設備運輸過程中抗沖擊載荷性能。
