引言

旋轉機械作為一種動力裝置,在各行各業中發揮著舉足輕重的作用,如汽輪機、內燃機等,在電力、航空、交通等行業得到廣泛應用。為了保障設備運行安全,在設備正常運行中隨時監測其振動情況,發現故障及時消除就顯得尤為重要,由此,故障診斷專家系統應運而生。

專家系統,顧名思義,即利用專家知識開發的一套智能系統。它是通過將得到的專家知識庫編寫成計算機語言,利用推理機把專家知識在計算機中表達出來,從而解決現場故障問題的智能診斷系統。

1旋轉機械振動診斷理論基礎

旋轉機械中轉子發生振動故障最為常見,而其中不平衡、不對中、熱彎曲、油膜渦動、油膜振蕩等均為轉子的典型故障,故障的產生必然由某種原因引起,可以先利用故障征兆來區分故障的種類,再通過典型故障來尋找故障產生原因。下面介紹幾種最為常見的轉子振動故障。

1.1轉子不平衡

1.1.1故障原因

轉子不平衡可以分為三種:(1)初始不平衡。由于制造、裝配、材質不均等原因引起的轉子不平衡,表現為初次啟動時振動偏大。(2)漸發性不平衡。轉子由于磨損、結垢、腐蝕等原因?qū)е沦|(zhì)量不均勻,表現為隨著運行時間增長而振動逐漸劣化。(3)突發性不平衡。部件有脫落或有異物掉入而引起轉子不平衡,表現為振動值秒級增大,然后停留在較原始值高的水平上。

1.1.2故障征兆

故障頻譜以一倍頻為主,軸心軌跡為穩定的橢圓,時域波形為等幅正弦波。

1..轉子不對中

1.2.1故障原因

轉子不對中故障主要是軸承不對中和軸系不對中。軸頸在軸承中發生偏斜而產生軸承不對中:軸系不對中包括軸線平行發生位移導致平行不對中以及軸線成一定角度交叉導致的角度不對中。

1.2.2故障特征

故障頻譜以二倍頻為主、一倍頻為輔,故障嚴重時二倍頻成分逐漸增大,軸心軌跡為外"8"字形,時域波形為波峰翻倍狀正弦波,周期性比較好。

1.2油膜渦動和油膜振蕩

1.3.1故障原因

油膜失穩是油膜渦動和油膜振蕩故障發生的主要原因。

轉子在軸承內由于偏心質量力的作用而偏離平衡位置,即發生油膜渦動故障:當轉速升高到轉子的兩倍一階臨界區域,渦動導致轉子發生共振,軸頸與軸承表面發生撞擊而使油膜破裂,發生油膜振蕩故障。

1.3.2故障征兆

油膜渦動故障頻譜一般以半頻和工頻為主,軸心軌跡會變?yōu)閮?nèi)"8"字形:油膜振蕩頻譜以轉子一階臨界頻率為主,軸心軌跡會發生擴散不規則變化。

.專家系統設計

專家系統的開發語言為Python,使用Dell數據庫。該系統主要由專家知識庫、數據庫、推理機、系統界面四部分組成,其中核心部分為專家知識庫與推理機[4-6]。

..1專家系統結構設計

2.1.1專家知識庫開發

專家知識庫是用于提取、總結振動專家知識、經驗和書本知識,采用產生式規則表達專家知識,利用專家知識,梳理故障模式,根據故障模式編寫規則表達專家知識。

2.1.2數據庫開發

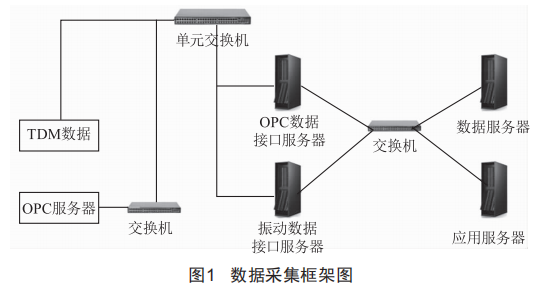

數據來源于DCs數據和TDM數據,與知識庫中表示和組織相容或一致。數據采集框架如圖1所示。

2.1.3推理機開發

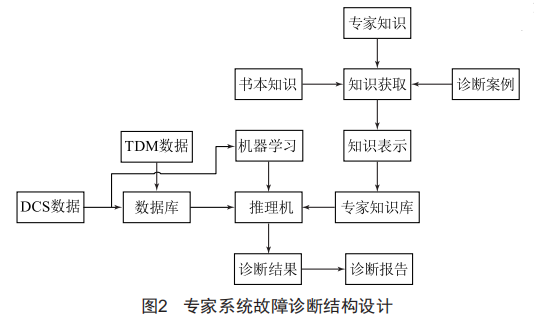

結合大數據分析技術與專家知識,根據一定的推理機制對輸入的數據進行推導,最終得出結論。專家系統診斷結構如圖2所示。

2.1.4系統界面

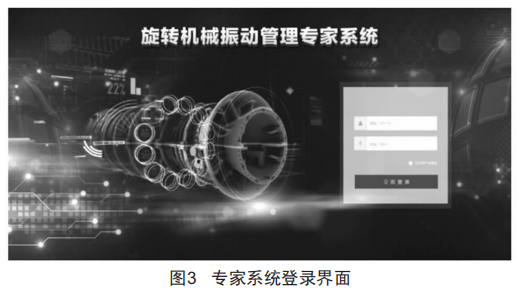

系統界面是用戶與系統交流信息的窗口,用戶可通過系統界面來獲取需要的數據及診斷結論,還可以進一步充實專家系統的專家知識庫。系統登錄界面如圖3所示。

2.2專家系統平臺應用

2.2.1平臺界面

專家系統平臺包含了實時監測、數據分析、故障診斷等功能,該系統能夠?qū)﹄姀S內主要旋轉機械包括汽輪機、汽動給水泵組、一次風機、送風機、引風機、循環水泵、凝結水泵等重要設備實現運行振動情況的實時監測,從而保證設備安全運行。

專家系統平臺主界面如圖4所示。

2.2.2數據分析

專家系統平臺不僅存儲著設備的振動數據,還實時采集機組的運行數據,而且可以對旋轉機械的振動數據進行分析,包括波形、頻譜、波特圖、極坐標圖等,為下一步故障診斷奠定了堅實基礎。

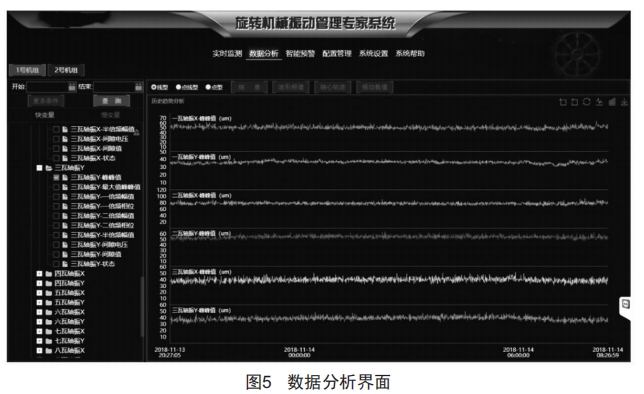

數據分析界面如圖5所示。

2.2.3故障診斷

在故障診斷方面,結合電力系統內多個電廠機組運行情況和國內典型振動故障診斷案例,分別與設備管理人員、運行人員進行了多次交流討論,提煉出了汽輪發電機組、汽動給水泵組、引風機振動專家知識庫,針對各種故障類型,分別研究運行參數、TDM數據與故障類型之間相互關系,梳理出多種不同故障診斷模型,大大提高了專家系統平臺故障診斷的精確性。

3結語

本文介紹了一套旋轉機械振動管理專家系統的設計開發,其對火力發電廠中重要的旋轉機械設備均能實現實時振動監控,并能根據振動數據分析,通過專家知識庫中對應的診斷知識進行故障診斷推理,得出最終診斷分析結論,并給出相應解決措施,為設備安全運行提供了可靠保證。該系統的成功應用,為將來智能電廠的建設提供了良好的借鑒。
