1配網自動化系統簡介

配網自動化系統主要分為主站層、子站層、通信層和終端層四個部分,主要通過"四遙"(遙信、遙測、遙控、遙調)功能對配電設備進行實時監控,以實現線路故障判斷、故障定位、故障隔離等功能。具體而言,其是指通過實時監測線路的電流、電壓、功率、頻率等遙測數據及線路開關的實時狀態信息和各類保護告警信息來診斷線路狀態,并通過遙控功能對線路開關進行遠程控制。而遙調功能則是通過對配電網進行合理調度,以優化配電網的運行。故在配電線路正常運行時配電自動化系統一個十分重要的作用就是對配電網的運行進行優化,而在線路發生故障時可提高電網調度部門處理事故的快速性和準確性。

2配網故障定位模式分析

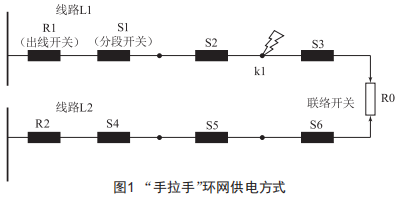

目前我國10kV配電網主要分為樹狀、輻射狀和環狀三種結構。隨著智能配電網的建設,樹狀和輻射狀結構被逐漸改造成環狀結構,尤其"手拉手"環網供電方式更為普遍,如圖1所示。配電線路可通過改變聯絡開關、分段開關等來改變配電網運行方式。正常運行情況下,聯絡開關處于斷開狀態,兩條線路獨立運行。當線路發生故障時,可依據故障的表征來確定故障點發生區域,并通過開關逐級自動分合閘來實現故障隔離及重構配網運行方式。

2.1基于重合器的故障定位

基于重合器的故障定位是指在配電線路斷路器上安裝重合器,并通過事先預設重合器的動作次數使得配電線路開關具備控制和保護的功能,同時重合器具備自動復位和閉鎖功能。

如圖1所示,正常運行狀態下,聯絡開關R0分閘,其他開關合閘。當配電線路L1的k1點發生故障時,出線開關R1首先動作斷開,線路L1斷電,同時分段開關s1、s2、s3失電斷開。在經過t1時間后,出線開關R1進行重合。

(1)若k1為瞬時故障,則出線開關R1重合成功后,分段開關s1、s2進行第一次重合并成功,分段開關s3重獲電壓后合閘成功,故障消失,供電恢復。

(2)若k1為永久性故障,則出線開關R1重合成功后,分段開關s1、s2進行第一次重合,出線開關R1會因故障再次動作斷開,重復(1)的動作。

但由于故障電流一直存在,同時出線開關和分段開關預設的重合閘次數有限,如只預設了分段開關重合兩次,當分段開關s1、s3重合兩次不成功之后會自動閉鎖,而s3本就處于分閘狀態,故分段開關s2、s3將故障點隔離。經過一段延時后,聯絡開關R0動作合閘恢復非故障區域R0一s3段的供電。

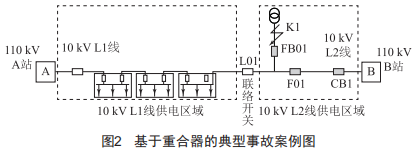

基于重合器的典型事故案例如圖2所示。

(1)K1點發生單相接地故障時,分界開關FB01直接跳閘切除故障,對主干線路沒有影響。

(2)K1點發生相間短路故障時,首先是L2線出線開關CB1檢測到故障后動作跳閘,同一時間分界開關FB01動作跳閘隔離故障區域,然后出線開關CB1經過重合器延時后重合成功,恢復主干線路供電。

基于重合器的故障定位模式不需要配電自動化系統的通信模塊參與,只需要分段開關、聯絡開關和重合器之間的相互配合就可實現對故障點的診斷、隔離,恢復非故障區間的供電。該模式結構簡單,成本較低,適用于通信不發達的地區。但該模式運用配電線路出線開關的重合操作來保護整條線路,可靠性不夠,同時因沒有通信功能,無法實時監控電網負荷,無法確定故障發生后的最佳解決方案。

2.2基于FTU的故障定位

FTU和DTU分別是安裝在配電網中柱上開關和電纜環網柜中的智能終端設備,可通過實時監控和采集線路的電流、電壓、開關狀態等信息,同時通過配電自動化系統的通信模塊與主站進行通信,配電自動化系統主站綜合各類遙測、遙信數據進行故障診斷和隔離,實現對配電線路的控制和保護。

如圖1所示,為每個開關安裝配電終端FTU。當k1發生故障時,出線開關R1的FTU動作切斷故障線路L1。配電自動化系統主站立即通過采集L1上各開關的FTU信息后進行故障診斷,以判斷故障類型、故障位置,首先通過遙控功能對分段開關s2、s3發出遙控分閘命令以隔離故障區域,然后對出線開關R1、聯絡開關R0進行合閘遙控,恢復非故障區域R0一s3段及R1一s1段的供電。

基于FTU及DTU的典型故障案例如圖3所示。

K1點發生永久性故障時:

(1)L1線出線開關CA1檢測到故障后動作跳閘:

(2)配電終端DTU檢測到HK01的故障電壓、電流產生的故障信號并上送至主站:

(3)配電自動化系統主站收到事故信息和開關變位信號后,做出故障診斷將故障定位在HK01-CA1段,然后對HK01發出分閘遙控命令,HK01-01分閘,成功隔離故障:

(4)主站再對聯絡開關L01發出合閘遙控命令,聯絡開關L01合閘,恢復非故障區域供電。

基于FTU的環網供電模式在短時間(幾秒到幾十秒)內可實現對配電故障線路的故障區域進行隔離并恢復非故障區域的供電,大大提高了配電網的供電可靠性,是目前配電自動化系統故障診斷和處理采用的較為普遍的做法,但需要建立配網自動化系統,成本比較高。

3結語

配電線路故障快速定位可有效地隔離故障線路區段,有效控制故障發生的范圍,是保證配電網安全穩定運行的基礎。掌握配網自動化中線路故障快速定位的方法,對配電線路有可能發生的故障進行分析和模擬,可提高配電網運行的安全性和穩定性。
