引言

國家電網公司為實現國家綠水青山和精準扶貧目標,配合光伏發電清潔能源的利用,在低壓臺區接入了大量光伏用戶。由此,臺區統計線損率(簡稱"臺區線損")出現了突增、突減或光伏接入越多臺區線損越大的怪象。這不僅給臺區經理(網格員)帶來了極大困擾,也影響了考核指標的真實可靠性。本文在分析影響成因的基礎上,從技術和管理角度提出了幾點改進措施。

1臺區線損

一條高壓供電線路上有多臺公用變壓器,每臺變壓器負責向臺區用戶供電。臺區線損定義為為描述光伏戶接入對臺區線損影響及

臺區線損精準計算法,我們將臺區分為無光伏臺區和有光伏臺區兩大類。

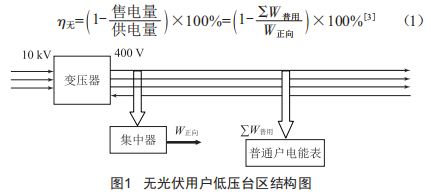

1.1無光伏臺區線損

臺區內無光伏戶時,10kV臺區結構如圖1所示[2],包括變壓器、供電線路、集中器及用戶電能計量裝置,如單相電能表、直通或帶電流互感器的三相四線電能表,為區別光伏戶電表,將其統稱為"普通戶電能表"。臺區供電量為變壓器低壓側集中器計得正向電量w正向,臺區售電量為臺區所有"普通戶電能表"計得正向有功電能之和8w普用,則臺區線損為:

1.2有光伏臺區線損

臺區有光伏戶時,光伏戶與電網間有兩種交互模式:自發自用余電上網(簡稱"余電上網")和統購統銷全額上網(簡稱

"全額上網")。各自臺區線損計算方法及光伏接入對線損影響的分析過程如下:

1.2.1余電上網臺區線損

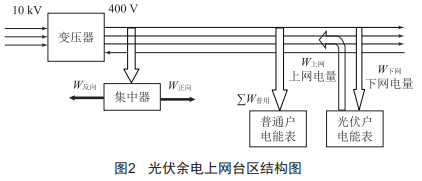

余電上網臺區結構如圖2所示。因光伏戶發電量由發電表單獨計量,單獨核算補貼,即發電表計得電量與臺區線損計算無關,因此,圖2只新增了與臺區線損相關的"光伏戶電能表"。

圖2中集中器、光伏戶計費表計得電量含義分別為:

(1)光伏戶電表反向電量w上網:光伏戶自用后的剩余電量,往上送至臺區,供其他戶使用。

(2)集中器反向電量w反向:若臺區內其他戶消納不完w上網,整個臺區剩余電量w反向就通過集中器、變壓器反送至10kV高壓線路。

(3)光伏戶電表正向電量w下網:若光伏戶自發電量不能滿足自用需求,電網就向其供電。為區別普通戶,向光伏戶出售的電量定義為w下網。則含有余電上網戶臺區絕對損失電量:

損失電量=供電量-售電量

國網營銷部(農電工作部)2017年發布的《臺區同期線損異常處置手冊》中,將集中器反向電量w反向在供電量中符號定義為"-",在售電量中符號定義為"+"。則光伏臺區供電量w供電=w正向+8w上網,售電量w售電=8w普用+8w下網+w反向。光伏臺區線損為:

可見,光伏臺區(余電上網)與無光伏戶臺區線損計算公式完全不同。集中器反向電量w反向計算位置的變化并沒有改變臺區損失電量絕對值大小,反而減小了供電量,增大了售電量。按公式(2)推算,臺區線損應比實際值略小。因此,光伏接入越多,臺區線損越大極不正常。

1.2.2全額上網臺區線損

相比圖2,若有全額上網用戶,光伏戶上網電量8w上網就是該戶發電量。全額上網本應只有發電量,無用電量,可此類戶實際仍有空調、照明等用電需求,因此,全額光伏戶用電量w下網≠0。可見,全額上網電量類別與余電上網完全相同。且一個臺區內兩種模式并存,因此,有光伏戶的臺區線損計算可通用公式(2)。

2光伏接入對臺區線損影響

光伏對臺區線損影響成因可由公式(2)分析而得:W反向、W下網和W上網的計量、抄讀正確性直接影響臺區線損大小。

2.1集中器反向電量w反向

臺區無光伏戶時,不存在臺區向10kV電網反送電的可能,即集中器的W反向=0。因此,在采集系統中,一般未開通反向計量和抄讀通道。當臺區接入光伏戶后,若忘記開通此功能,而采集系統自動采集該參數,則圖3中"臺區倒供電量"一欄即W反向始終為"0.00"。即使選擇了公式(2),也會因W反向的缺失,公式變?yōu)?

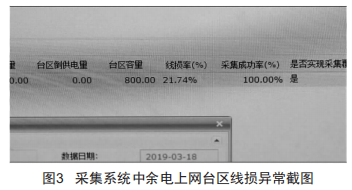

被減分子變小,臺區線損變大,導致出現光伏大量接入后臺區線損突然增大的怪象。如圖3中臺區接入20多戶光伏戶后,臺區線損陡增為21.74%。另一方面,若采集系統某環節出錯,漏抄W反向,也會導致光伏臺區線損7有增大假象。這就是臺區接入光伏戶越多,臺區線損越大的原因之一。

2.2光伏戶計量裝置接線

國家對光伏戶發電量有補貼,必須單獨計量其發電量。另外,要計量因光伏發電量多余產生的上網電量和發電量不足從電網索取的下網電量。由于智能電表能同時計量正向和反向電量,因此,以單相余電上網戶為例,必須為光伏戶配置發電表(電能表1)和計費表(上下網表,即電能表2),并按圖4方式接入臺區。計費表接線正確性直接影響臺區線損大小。

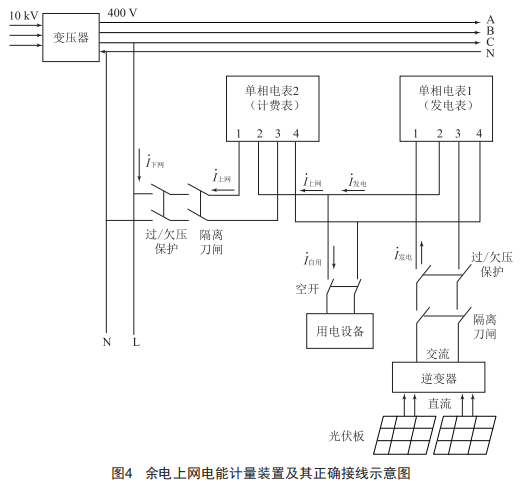

(1)正確接線。單相表接線原則是表的1、3接線端子從電源接入電表,2、4端子從電表接出至負載。圖4的接線要點是:分清兩塊電表的電源和負載:單相電表1(發電表)一電源是光伏發電設備,負載是光伏戶的用電設備:單相電表2(計費表)一電源是臺區變壓器,負載仍是光伏戶的用電設備。兩塊電表再依據單相表的接線原則"1、3進,2、4出"進行接線。

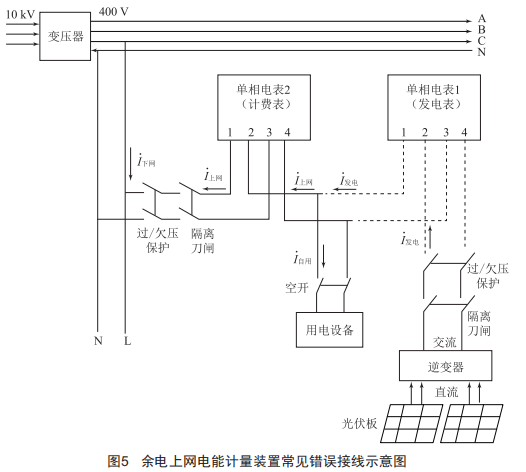

(2)錯誤接線。光伏戶的接線錯誤有許多種,圖5方式最為常見,會使發電表計量的發電量為負,而采集系統只抄讀正向電量,會使發電量漏抄,影響發電補助。而當光伏發電不足時,電網會將發電表作為負載為其送電,計費表的下網電量增加,這部分下網電量會被誤認為光伏戶的發電量,騙取補助,幫用戶竊電。這種因接線錯誤導致的張冠李戴、電量混亂將使臺區線損失真。

2.3現場施工與檔案錄入"兩張皮"

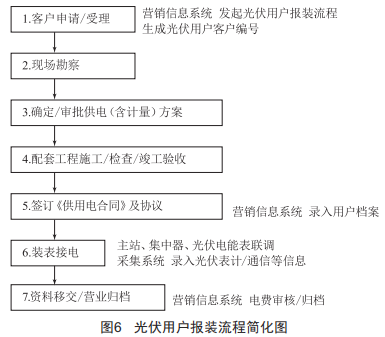

圖6是光伏戶報裝流程。若只求光伏設備現場施工進度,不及時登錄營銷信息系統,錄入光伏戶相關數據,結果是現場施工進度與檔案錄入進度不一致,俗稱"兩張皮"。這會導致臺區實際產生的數據滿足公式(2)需求,但未被及時采集回來,數據缺失,實際只能用公式(1)。臺區線損計算結果可想而知,表現為或陡增或陡減,波動很大。這種管理缺陷導致的線損異常對臺區線損影響很大,許多供電所還不知其所以然。

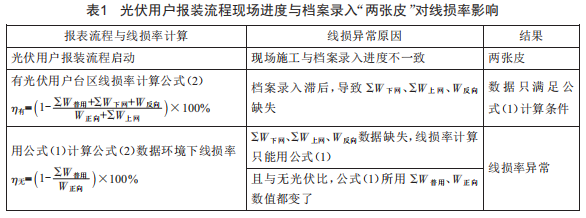

"兩張皮"對臺區線損影響結果及原理如表1所示。其原理是檔案錄入滯后于施工進度,臺區線損計算公式(2)所需部分電量缺失,只能計為零,而那些能夠抄回來的電量參數又已包含了光伏戶接入帶來的變化,即與無光伏相比,電量大小變了。此時用公式(1)計算,這些數據變化必將在臺區線損中顯露出來,使其失真。

3結語

總之,臺區線損是一個綜合指標,它反映了臺區經理的技術水平和管理水平。光伏戶的出現使臺區線損計算環境發生了改變,當有光伏戶接入時,必須選擇公式(2)計算臺區線損。另外,光伏臺區集中器反向電量W反向的及時開通和正確抄讀、計費表的正確接線、現場報裝施工與檔案錄入進度一致等措施,都將大大降低光伏臺區線損,提升臺區管理水平。
