引言

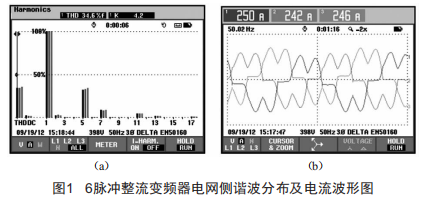

海上平臺電網是獨立電網,容量小,調節能力差,整體電能質量差,電網不穩定。變頻器在海上平臺電力系統的大量集中應用,產生了嚴重的電網諧波污染(圖1),使電能的生產、傳輸和利用效率降低,導致電氣設備過熱、產生振動和噪聲,并使絕緣老化,使用壽命縮短,甚至發生故障或燒毀。限制電力系統的諧波,防止諧波危害,需將電流及電壓諧波畸變率指標限制到1EEEstd519和GB/T14549一1993標準范圍內。

諧波治理大致分為受端治理和主動治理兩種方式。受端治理即提高受諧波影響的設備或系統的抗諧波干擾能力,改善諧波保護特性,主要包括發電機減小諧波電動勢畸變率,變壓器通過繞組的巧妙連接有效減少某些次數的諧波等:而主動諧波治理則是從源頭減少諧波。本文主要講述主動治理諧波的主要措施。

1選擇低諧波整流變頻器

從源頭上校正整流器的非線性,使網側諧波達到標準。目前海洋平臺上電潛泵專用變頻器主要采用的低諧波整流器有PWM整流器和多脈沖整流器。多脈沖整流變頻器是通過采用移相變壓器增加整流裝置的脈沖數。海上平臺電潛泵專用多脈沖變頻器以18脈沖中壓變頻器居多。18脈沖二極管整流器由3個并聯的6脈沖整流器組成,該結構基本消除了13次及以下諧波,相比6脈整流器具有更好的諧波特性。按照輸入諧波標準并對照各種整流電路可得出結論:整流電路脈沖數至少多于18脈沖(包括18脈沖)才能滿足輸入諧波的標準。缺點是可能增加額外的整流損耗,且需增加輸入移相變壓器,與6脈沖整流變頻器相比成本偏高。

PWM整流變頻器,采用脈寬調制技術,整流器用IGBT代替了二極管或半控型功率開關,使變流器產生的諧波頻率較高、幅值較小,波形接近正弦波,能夠有效抑制諧波和提高功率因數,使得整個系統輸入電流正弦化、接近單位功率因數,而且可以使得能量雙向流動、輸出直流電壓可調且紋波小。優勢:諧波含量≤5%,無需額外配置諧波濾波器:結構設計上為對稱設計,整流和逆變單元可互換:結構緊湊,節省安裝空間。缺點:成本偏高。

2外加諧波濾波裝置

通過增加變頻器網側濾波裝置,阻礙變頻器產生的諧波注入電網。

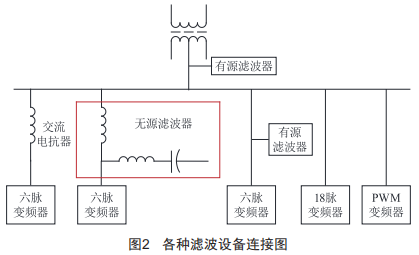

各種濾波設備連接圖如圖2所示。變頻器標配交流/直流電抗器,有效增加了電源阻抗,減少了諧波。進線電流的諧波畸變率大約降低30%,但THDi仍然可達30%~45%。

(1)變頻器一對一配備無源濾波器,消除特定諧波頻率。該設備利用諧振原理,通過濾波電路對5次和7次諧波進行調諧。LC濾波器具有結構簡單、設備投資少、運行可靠性較高等優點,但在海上應用有其局限性,易與系統產生共振,可能從其他負載吸引或引入諧波,其低負載下的大量集中應用會導致平臺電網功率因數降低,且諧波治理能力有限,滿載運行時THDi在10%左右。

(2)分檔投切無源濾波器,是一種根據變頻器功率情況,動態分檔投切的改進優化型LC濾波器。當變頻器不滿載運行時,可以根據實際運行功率切除部分濾波支路,使得剩下的、仍然并聯在進線的濾波支路盡量運行在滿載狀態。本裝置的作用是在保持無源濾波器諧波抑制效果的前提下,盡量降低輕載時所產生的無功功率,提高電網的功率因數。

(3)有源濾波器能補償變頻器所產生的諧波,補償方式是產生相位相反的諧波成分,其主回路一般由全控型電力電子器件組成三相橋式電路。其應用可以克服LC濾波器等傳統諧波抑制方法的缺點,不但能消除網側諧波,還可改善網側功率因數,諧波畸變率可降至5%以下,不需要系統分析,不會引起系統諧振和過補償問題,但相對無源濾波器成本偏高。

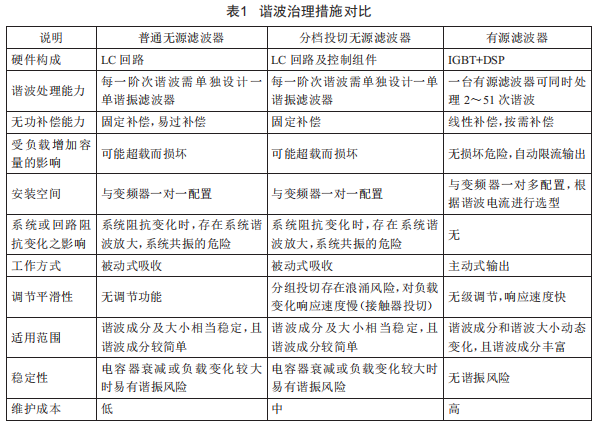

主動治理海上平臺潛油電泵變頻器諧波的措施對比如表1所示。通過對比,可根據實際工況和運營成本擇優選擇合適的諧波治理措施,從而更加高效、合理地設計電潛泵地面控制系統,提高生產效率。

3結語

海上平臺獨立電網存在容量小、調節能力差、整體電能質量差、電網不穩定等問題,而變頻器會產生嚴重的電網諧波污染,使電能的生產、傳輸和利用效率降低,導致電氣設備過熱、產生振動和噪聲,并使絕緣老化,使用壽命縮短,甚至發生故障或燒毀。為了降低諧波對設備和系統的影響,文章提出了主動治理諧波的主要措施。
