1系統概述

某化工廠新增解吸氣螺桿壓縮機兩臺,就其控制系統提出嚴格的安全要求,且需要滿足SI12的要求,在收到用戶要求之后,查閱了西門子手冊及產品信息,CPU選擇414-5H,帶F許可證,4MB的RAM存儲卡:光纖電纜及同步模塊:PS40510A冗余電源:S7-400緩沖電池:IM153-2HF:模擬量輸入SM336,模擬量輸出SM332:數字量輸入SM326,數字量輸出SM322:CP341RS422/485:MoDBUSMASTERV3.1:MoDBUSSLAVEV3.1:SIToPPSU820020A:SIToPPSE202U冗余模塊輸入/輸出:通信處理器CP1623。軟件方面,由于成本方面考慮,沒有采用集成度更高的PCS7,而是常規的STEP7V5.5SP3:HARDNET-IES7REDCoNNECTV14:wINCC7.2ASIARC版2048:CFCV8.2:FSYSTEMV6.2:冗余CPU用TCP/IP與上位機上的CP1623進行冗余通信,CPU與IM153-2之間通過DP通信組成網絡架構。

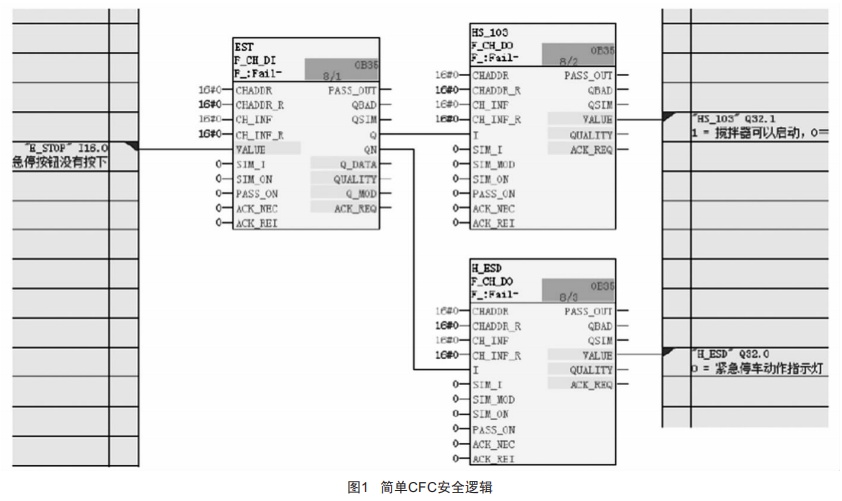

圖1是一個簡單的CFC安全邏輯舉例。

2CFC編程時如何自動生成相應的錯誤處理OB

需要注意的是,STEP7V5.5由于沒有PCS7那么集成化,所以有一些地方需要自己設置,如:自動生成相應的錯誤處理OB塊,在PCS7中是自動生成的,但是在STEP7中,使用CFC編程安全程序時,通過編譯CFC系統將自動生成所需的程序代碼。為了防止CPU故障情況下停機,則需要手動在BlockS文件夾中添加錯誤處理OB(如OB86等),但重新編譯CFC后,這些手動添加的OB則會被系統刪除。通過以下設置可以讓系統自動生成這些錯誤處理的OB:

(1)打開項目,在BlockS文件夾中右鍵插入一個FB:

(2)定義FB塊的塊號及符號名,避免和項目中實際使用的FB沖突:

(3)切換到屬性頁面,加入屬性S7taSkliSt屬性,值(Value)設置為OB80、OB8l、OB82、OB83、OB84、OB85、OB86、OB88、OB121、OB122,各OB之間通過逗號隔開(注意標點符號不能使用中文的全角標點符號),點擊"確定"關閉功能塊的屬性定義對話框:

(4)雙擊打開該功能塊,任意定義一個輸入管腳:

(5)任意打開一個CFC,并在CFC中調用該功能塊即可:

(6)編譯CFC后,系統將會根據上述定義自動生成相應的錯誤處理OB,防止相應錯誤發生時CPU停機。

3安全系統的硬件組態

與標準的控制系統相比,安全系統在硬件組態時需要注意以下幾點:

(1)必須正確安裝FSySTEM軟件才可以組態安全系統。

(2)調整CPU參數,在CPU屬性的"保護"標簽頁里設置口令保護密碼,并激活"CPU中包含安全程序",安全程序要放在OB3x循環中斷里,在本項目中放在OB35里,OB34里處理非安全程序,為了保證安全程序總是能夠優先處理,需要將它的優先級設置大于15。在CPU屬性的"循環中斷"標簽頁里,本項目將OB35的優先級設置為16,并將過程映像區設置為PIP1。由于本項目是冗余CPU,為了在CPU同步過程中使OB35里的安全程序總能得到優先處理,在CPU的H參數里,要把特殊處理的周期性中斷設置為"35"。

(3)在插入I/0模塊后,其屬性頁面的地址標簽頁中,輸入/輸出的開始位必須要相同,過程映像也必須與之前設置CPU中的相同,本項目為PIP1。

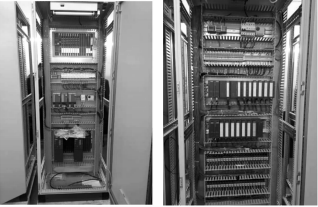

圖2為現場硬件柜內布置圖。

圖2柜內布置圖

在參數標簽頁下,選擇模式為"安全模式",單擊"Fparame-terS",需要記錄下FTarSetaggreSS,它與F卡件背后dIP開關地址對應,接下來,激活相對應的功能,本項目要求SID2等級,所以激活了診斷中斷"dLaSioStLcLiterrupt"和組診斷"GroupdLaSioStLcS",這樣在模塊有故障時,能在卡上報紅色SF燈,且CPU里的硬件在線后能得到故障信息,EvaluatLoioftheSeiSorS參數1oo1即可。FdI模塊的參數略有不同,"模塊供電"參數要根據具體的接線來確定,如果不需要模塊上的VS端供24VdC,那么取消"SeiSorSupplyvLamogule"。

4安全系統的軟件編程(CFC)

在STEP7中需要用到CFC來對安全程序進行編程,首先我們需要對CFC進行全局設置,打開一個CFC,在選項一自定義一編譯/下載中,需要設置OB運行組數量的閾值,每個OB里運行組的數量超限后會生成警告,系統默認設置為50,本項目修改為250,在保留給用戶使用的FC起始編號設置為0,具體的dB和FC編號區間要考慮實際需要,這個區間是我們手動生成的FC程序和dB塊的范圍,CFC編譯時生成的dB和FC不會占用這個區間。

完成上述這些步驟以后,我們就可以開始編程了,首先安全系統不存在模擬量輸出模塊,這個是一個共識,所有的控制系統廠家都是一致的,其次我們可以在常規的FB塊里按照標準系統寫一些PId控制、M0dBUS通信的程序,再在CFC中調用即可,但安全模塊不能這么操作。至于安全程序,簡單來說,它分為很多安全功能塊,如"FCHdI"這個是數字量輸入讀取的功能塊,以此類推還有"FCHd0"和"FCHAI"。每個功能模塊都有該模塊上各個引腳的說明,以AI模塊為例,"VHRANGE、VDRANGE"是量程的上下限設置,"SIM0N"是激活仿真,"SUBS0N"是否激活替代功能,"PASS0N"關聯鈍化,"ACKNEC"手動去鈍模式,"V"安全模擬量值,"VdATA"標準數據等等,由于篇幅限制,在這里不再贅述。

5結語

將S7-400HF故障安全型控制系統應用于螺桿壓縮機,相比較常規的PDC控制系統,不管在可靠性和安全性上都有了比較大的提高。本次控制系統較為復雜,在整個項目實施過程中尋求了西門子故障安全工程師的幫助,受益良多,實現了滿足本項目實際需要的電氣安全級別(SID2)。
