引言

繼電保護裝置是電網安全穩定運行的第一道防線,因此,及時準確地了解智能變電站繼電保護裝置的運行狀態可為運維人員提供決策參考。

目前,大多數研究集中在繼電保護裝置的狀態評價,然而對繼電保護裝置的可靠性評估尚處于一個初步階段。故障率是評價電氣設備可靠性的一個重要指標,一般可以通過對現有運行數據統計分析得到,但在數據不多的情況下會導致評價結果滯后、不準確。為此,本文在借鑒他人模型的基礎上,結合自身的研究,將設備的狀態評價與可靠性評估方法相結合,以繼電保護裝置監測信息和歷史數據為輸入量,用模糊層次分析法獲取繼電保護裝置的健康指數,進而構建繼電保護裝置的故障率模型。

1基于模糊層次分析法的健康指數模型

1.1基于健康指數的設備故障率計算模型

電氣設備的健康指數HI(HealthIndex)可以反映設備的健康程度[4],H1與故障率之間關系如下所示:

式中,入表示電氣設備的故障率;H1代表設備的健康指數,H1取值范圍為[0,100],H1值越大,表明設備越健康,故障率越低,反之則故障率越高;K為比例系數;C為曲率系數。

1.2繼電保護裝置運行指標體系的建立

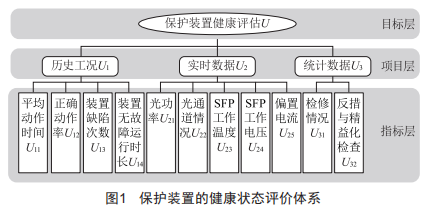

智能站的推廣是大勢所趨,為此本文參照文獻,綜合考慮智能站繼電保護裝置的歷史工況、實時數據以及統計數據,建立保護裝置的健康狀態綜合評估體系,如圖1所示。

根據企標《廣東電網公司設備狀態評價與風險評估技術導則》,電氣設備的健康狀態s=(s1、s2、s3、s4)=(正常、注意、異常、嚴重)。根據文獻中描述的H1與設備健康程度的關系,可取s=(100、85、70、60)。

1.3權重和評判因素隸屬度函數的確定

在建立繼電保護裝置指標體系后,本文參照文獻,采取層次分析法確定各項目層以及指標層的權重。

在本文中,可通過半梯形和三角形相結合的隸屬分布函數求取評判因素的隸屬度,進而構建各因素評估集Ri。

1.4建立模糊綜合評判模型

可通過各單因素評估集建立單因素評判矩陣R,則各項目層的模糊綜合評判矩陣BUi計算如下:

式中,WUi代表的是項目層Ui各個指標的權重矩陣。

因此,繼電保護裝置模糊綜合評判矩陣B的計算如下:

式中,W代表的是項目層各因素的權重矩陣。

1.5綜合評價結果HI

綜合評價結果HI計算公式為:

2算例分析

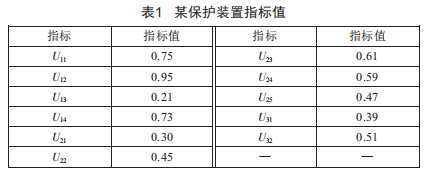

為了驗證本文所提方法的有效性和合理性,以某220kV智能站合并單元的歷史工況、實時數據以及統計數據為輸入,結合實踐經驗,采用基于模糊層次分析法來計算保護裝置的健康指數,其中指標輸入值如表1所示。

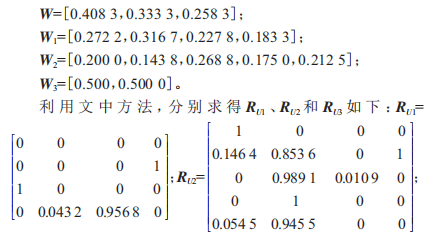

由層次分析法分別計算項目層各因素權重W以及指標層各因素的權重值W1、W2、W3如下:

由式(2)可求得BU1、BU2如下:BU1=[0.2278,0.0079,0.1754,0.3167]:BU2=[0.2326,0.7644,0.0029,0]:BU3=[0.2891,0.7109,0,0]。

由式(3)得保護裝置的整體運行指標B如下:B=[0.2452,0.4417,0.0726,0.1293]。

利用式(4)加權平均后,得到該保護裝置健康指數HI=84.2765分,因此可判定該保護裝置是屬于注意狀態(s2)。由此可見,待評估保護裝置應加強巡視。

3結語

本文以繼電保護裝置歷史信息和運行數據為輸入,建立了基于模糊層次分析法的繼電保護裝置健康指數模型。該模型不僅能實際反映繼電保護裝置的健康狀態和可靠性,也可為運維管理人員安排檢修計劃提供決策參考。
