1化學清洗的必要性及系統布置

安慶電廠二期2×1000MM超超臨界機組鍋爐(EG2910/29.15-I3)為東方鍋爐廠(國內首家)研制生產的高參數(29P15MРa/605℃/623℃)鍋爐,過熱器、再熱器使用了新型的奧氏體耐熱鋼super304H、DР34wH和HR3C,鍋爐水冷壁首先使用了全焊接式螺旋管圈(材質為15CrMo)和垂直管圈膜式水冷壁(材質為12Cr1MoV)。201w年底及2018年初,安慶電廠#4機組#3高加出現泄漏現象,檢查發現高加內部存在停爐氧腐蝕及流動加速腐蝕。為改善機組水汽品質,加強給水加氧后受熱面管道內保護膜的生成效果,保證鍋爐受熱面內表面清潔、防止受熱面腐蝕和結垢,同時提高鍋爐熱效率,從201w年開始,在機組檢修期間對鍋爐本體(省煤器、水冷壁、啟動系統)進行化學清洗。根據爐型及汽水系統布置特點,現場化學清洗系統分為三路布置,具體如下:

1.1水沖洗回路及廢液排放回路

(1)臨時化學清洗箱二化學清洗泵二臨時進液母管二臨時排放管二五號工業廢水池:

(2)臨時化學清洗箱二化學清洗泵二臨時進液母管二主給水管路二省煤器管路二水冷壁入口聯箱二臨時排放管二五號工業廢水池:

(3)臨時化學清洗箱二化學清洗泵二臨時進液母管二主給水管路二省煤器二水冷壁二啟動分離器二臨時排放管二五號工業廢水池。

1.2化學清洗回路

臨時化學清洗箱二化學清洗泵二臨時進液母管二主給水管路二省煤器二水冷壁二啟動分離器二臨時化學清洗箱。

1.3排放采用回路

(1)省煤器二給水管路二臨時排放管二五號工業廢水池:

(2)水冷壁二水冷壁下集箱底部排污管二臨時排放管二五號工業廢水池:

(3)啟動分離器二儲水罐二臨時排放管二五號工業廢水池。

2化學清洗程序設置及關鍵參數控制

清洗液采用羥基乙酸和甲酸配比的復合有機酸,酸洗液中添加有機酸緩蝕劑和清洗助劑,采用檸檬酸進行漂洗,雙氧水鈍化。具體清洗工藝參數控制和程序設置如下:

2.1參數控制

(1)酸洗:復合有機酸加藥濃度為2%~4%的羥基乙酸和1%~2%的甲酸(清洗過程中確保清洗液中的剩余有機酸濃度>1P0%)。有機酸緩蝕劑一次性加藥濃度為0P3%~0P5%。清洗助劑一次性加藥濃度為0P1%~0P2%。清洗溫度控制在85~90℃,預計清洗時間為20~30h。

(2)漂洗:檸檬酸一次性加藥濃度為0P2%~0P5%,溫度控制在50~w0℃,漂洗時間為2~4h。

(3)鈍化:漂洗液＋氨水＋雙氧水(0P1%~0P3%),氨水調節鈍化液pH值至9P5~10P0,鈍化溫度控制在45~55℃,鈍化時間為4~6h。

(4)鈍化后水沖洗:鈍化結束后用除鹽水(調節pH值至10P0~10P5)對系統進行頂排沖洗,至總鐵小于5mg/L。

2.2清洗程序設置

(1)臨時系統試運及水沖洗。臨時系統安裝完畢,化學清洗泵依次試運0P5~1P0h,臨時化學清洗箱用除鹽水沖洗干凈,再逐段沖洗臨時管道。

(2)清洗系統水沖洗。臨時系統沖洗完畢后,啟動化學清洗泵,由系統上水沖洗,沖洗水直接通過臨時管道快速排入五號工業廢水池,同時檢查系統有無泄漏點。上水過程中分別對臨時系統、正式系統各部位進行水沖洗,直到排水清澈。

(3)過熱器充保護液。系統沖洗干凈后,向臨時化學清洗箱中加入氨水,控制化學清洗泵出口溶液的pH值為9P5~10P0,對過熱器充保護液(過熱器系統水容積為2w8m3,控制化學清洗泵出口流量在60t/h左右)。充保護液回路設置為臨時化學清洗箱二化學清洗泵二臨時回水管路二儲水罐二啟動分離器二過熱器。充保護液前打開過熱器系統相關空氣門,當各空氣門有連續水流溢出時,依次關閉各空氣門,直到所有空氣門見水后關閉。這項工作很關鍵,必須確保保護液充滿,防止過熱器系統進酸。

(4)加熱模擬試驗。過熱器充保護液結束后,系統切換至清洗回路循環,緩慢開啟臨時化學清洗箱和表面式加熱器臨時加熱蒸汽門,系統開始循環升溫。循環過程中嚴格控制儲水罐的液位。升溫速率控制在10~15℃/h。當溫度升至50℃左右時,減小加熱蒸汽量,維持系統溫度,檢查臨時系統各接口是否存在泄漏以及被隔離的正式系統是否存在內漏情況,同時檢查各部位水冷壁管及相關系統壁溫的變化情況,檢查結束后系統繼續升溫至85~90℃,再對臨時系統及正式系統隔離情況進行熱態檢查,并熱緊臨時系統連接法蘭螺栓。這項工作必須多次檢查確認,防止系統隔離不嚴密,酸液進入過熱器系統或再熱器系統。

(5)預緩蝕。向清洗系統中加入緩蝕劑,加入濃度為0.3%~0.5%,循環0.5h左右。

(6)加酸清洗。維持化學清洗泵的循環,控制儲水罐的水位。投文丘里加藥裝置,按比例向系統中加入竣基乙酸和甲酸。調整加熱蒸汽,維持系統溫度在85~90℃的范圍,同時進行Fe3＋、Fe22、有機酸濃度的測定。當復合有機酸的濃度達到清洗工藝要求值,可停止加酸,進行循環清洗。酸洗期間每lh取樣分析Fe32、Fe22、復合有機酸的濃度,記錄系統進出口溫度,并控制在要求范圍內。當系統的總鐵濃度達到平衡且監視管已清洗干凈后,再清洗1~2h后可停止酸洗。

(7)酸洗后水沖洗。清洗結束后,停運化學清洗泵,排放酸洗液。排放完畢后通過化學清洗泵向鍋爐上水,先對省煤器系統進行沖洗,再對水冷壁及儲水罐系統進行沖洗,沖洗水排至五號工業廢水池,直至沖洗排放液中的8Fe<50mg/L,pH≥4.0。

(8)漂洗。水沖洗結束后,系統切換至清洗回路循環,投表面式加熱器進行升溫,至50℃左右時停止升溫,化學清洗泵切至自循環。向臨時化學清洗箱中加入檸檬酸,進行漂洗液的配制,配制完成后將漂洗液加入系統,濃度控制為0.2%~0.5%,pH值調整至3.5~4.0,控制溫度為50~70C,漂洗時間為2~4h。

(9)鈍化。向臨時化學清洗箱中加入氨水,調節系統溶液的pH值為9.5~10.0,同時向系統加入雙氧水,控制溫度為45~55℃,鈍化時間為4~6h。

(10)鈍化后水沖洗。鈍化結束后,通過頂排方式對系統進行沖洗,同時向水箱中加入氨水,控制泵出口pH值大于10.0,直至排水總鐵小于5mg/L。水沖洗時,應對閥門、儀表進行清洗,防止遺留酸液腐蝕設備。

(11)系統排放。清洗過程中的廢液排至五號工業廢水池,集中加藥處理。

(12)清洗廢液處理。將濃酸液和沖洗液分開存放,濃酸液加藥中和后委托有專業資質的廢液處理廠家處理,沖洗液處理后在廠內回收再利用。

3化學清洗質量標準和監視管設置要求

3.1化學清洗質量標準

化學清洗質量標準按照電力行業標準《火力發電廠鍋爐化學清洗導則》(DL/T794一2012)第9章所規定的要求執行,標準要求如下:

(1)被清洗的金屬表面清潔,基本上無殘留氧化物和焊渣,無明顯金屬粗晶析出的過洗現象,不應出現鍍銅現象。

(2)腐蝕指示片的平均腐蝕速度小于8g/(m2·h)為合格,腐蝕總量小于80g/m2,除垢率大于90%。

(3)清洗后表面形成良好的鈍化膜,不應出現二次銹蝕和點蝕。

(4)固定設備上的閥門、儀表等不應受到損傷。

3.2監視管的設置要求

水冷壁監視管設置在燃燒器上部熱負荷較大的區域(如燃盡風區域),割取長度約l.2m的水冷壁管,用4個小32的90°彎頭做兩個s型彎頭,引到爐墻外,在兩個新接口上各加裝一個DN25、PN25閥門,兩個閥門中間加一長度400mm的水冷壁管段,作為清洗過程中的監視管。酸洗結束后再焊接恢復水冷壁管,另外在側墻延伸水冷壁加裝同樣的水冷壁監視管。省煤器監視管設置在省煤器水平段,割取長度約l.2m的管段,用4個小40的90°彎頭做兩個s型彎頭,在兩個新接口上各加裝一個DN40、PN25閥門,兩個閥門中間加一長度400mm的省煤器管段,作為清洗過程中的監視管。酸洗結束后焊接恢復省煤器管。水冷壁管、省煤器管、手孔、堵板及連通管等高溫高壓管道在焊接恢復時,應嚴格執行焊接工藝,進行熱處理及探傷。水冷壁下聯箱、中間聯箱和混合聯箱在化學清洗結束后,應進行內窺鏡檢查,在檢查管道內表面酸洗效果的同時,查看聯箱內部是否有沉積物,防止沉積物隨汽水介質流動時堵塞在管道彎頭或節流孔處,造成超溫爆管。

4化學清洗過程監督項目和要求

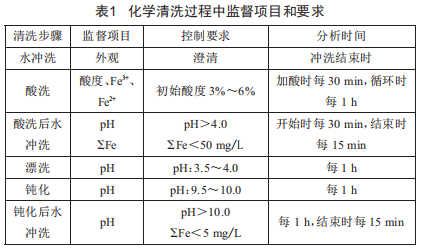

化學清洗過程中監督項目和要求如表1所示。

安慶電廠2×1000Mw機組的#4機組化學清洗加酸總濃度約4.30%,最終剩余酸濃度2.17%,酸洗過程總鐵含量最大值為10556mg/L。《火力發電廠鍋爐化學清洗導則》(DL/T794一2012)規定腐蝕指示片的平均腐蝕速度小于8g/(m2·h),腐蝕總量小于80g/m2為合格,實際測定結果平均腐蝕速度小于0.6g/(m2·h),腐蝕總量小于l9.58g/m2,遠低于導則監督控制標準,說明現場化學清洗過程參數控制較好。

5化學清洗靜態試驗效果

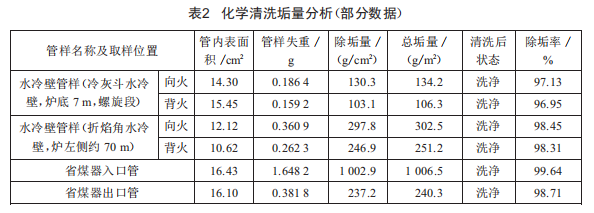

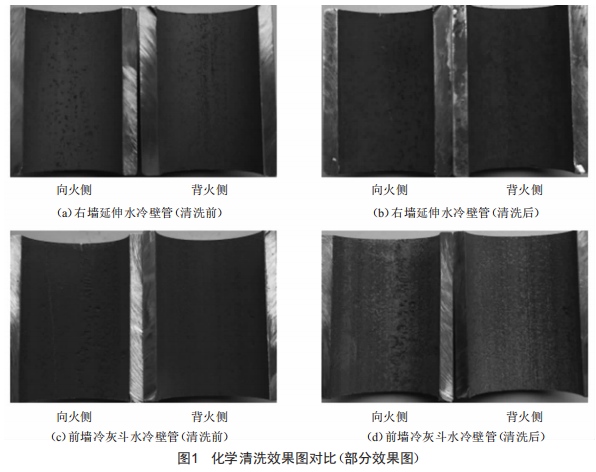

化學清洗后,水冷壁和省煤器管道內表面的沉積物已清洗干凈,露出嶄新的金屬基體,并形成了完整的鈍化膜。螺旋段水冷壁除垢率為99.2%,延伸段水冷壁除垢率為99.2%,省煤器除垢率達98.71%以上,平均腐蝕總量為28.78g/m2,平均腐蝕速率為1.11g/(m2·h)。清洗后檢查各集箱,無明顯沉渣。對本次化學清洗效果進行了垢量分析,如表2所示。對受熱面管道在化學清洗前后進行了效果圖對比,如圖1所示。

6化學清洗后機組經濟性分析

20l8年4月,安慶電廠首先對#4機組鍋爐進行了化學清洗。本次酸洗前對省煤器及水冷壁割管取樣,進行垢量測定,省煤器進、出口垢量分別為1006.5g/m2和248.7g/m2,水冷最大垢量為186.8g/m2。酸洗前省煤器到水冷壁出口壓差是1.82MPa,洗后是1.21MPa,降低阻力0.61MPa。清洗后汽泵給水壓力降低了1MPa,轉速降低了90r/min。按機組額定工況為例進行分析,可使機組小機進汽量減少3.49t/h,機組熱耗率降低6.3kJ/kwh,發電煤耗降低0.23g/kwh,折合全年節省標煤約1150t,節煤收益約93萬元。

7結語

通過對安慶電廠2×1000Mw超超臨界機組鍋爐化學清洗經驗的總結,發現鍋爐兩側墻延伸水冷壁管道介質循環動力嚴重不足,化學清洗過程中,酸洗液溫度長時間得不到升高。為保證化學清洗效果,現場臨時增設了旁路管(管徑小298.5×45mm),約lm管段,加裝DNl50mm閥門,用來調節延伸水冷壁介質流量,促進介質循環動力。水冷壁及省煤器管樣割取及恢復時應嚴格遵守相關焊接工藝,按要求填放水溶紙,水溶紙應保證材質合格并折成"漏斗形"使用,以防堵管情況發生。酸洗后大流量水沖洗應多次反復進行,徹底將聯箱和受熱面管彎頭處和節流孔處的沉積物沖洗干凈,最好是對聯箱進行內窺鏡檢查,以免發生管道超溫爆管。酸洗廢液的處理也應該受到重視,經過化學中和處理后,需委托有專業資質的廢液處理廠家處理并做到過程跟蹤監督,防止發生環保事件。

另外要注意的是,目前亞臨界和超臨界機組的受熱面多采用不銹鋼材質,酸液中的一價陽離子H2會對金屬材料產生腐蝕、晶界破壞作用,尤其對奧氏體不銹鋼影響最大,容易造成氫脆破壞。特別是對吸氫敏感的鈦合金管,如果清洗劑使用不當,就會產生金屬材質實效問題。例如,目前國內已經訂貨的超超臨界鍋爐水冷壁的材料有12CrlMoV、15CrMoG、T23、T24等,T24(7CrMoVTiB10-10)材料中含有金屬元素鈦,所以清洗介質的選擇尤需慎重。
