引言

變電站端子箱長期處于戶外環境中,經常受濕度和高溫的作用,造成箱體內設備老化和絕緣不良,以及箱體內外部金屬生銹,引發二次接觸不良、發熱和開關短路等事故,不僅給變電站造成了經濟影響,而且影響電網穩定,嚴重威脅電力企業的發展。變電站智能化需要先進、穩定的智能設備,以完成信息的數字采集、信號的智能檢測,實現自動調節和智能控制。端子箱及內部除濕系統的構建是智能變電站技術發展的關鍵,其利用傳感器進行端子箱及內部環境監控,并及時進行調節和控制,實現智能化控制的目標。

本文針對端子箱及內環境控制問題,設計一套智能集控系統,其可以實現端子箱內部溫度監控,具有引導凝露和除濕的作用。該系統通過ZigBee無線通信模塊,將不同端子箱內的溫度、濕度等數據傳輸?shù)椒?wù)器內,并依據相應閾值進行分析,最后做出相應的控制。

1端子箱、機構箱內環境智能集控系統的實現

1.1內環境智能集控系統的算法原理

端子箱內部智能系統控制需要良好的計算方法,對各種設備進行信息收集、分析和反饋。基于這一要求,本文提出基于基因算法的端子箱及內環境智能控制系統算法,具體內容如下:

假設7調節對策=<D,wUs,V,f>,其中,7為端子箱調節決策表:D為電站中所有研究對象,設置為(d1,d2,…,dm):wUs為端子箱內濕度與溫度的屬性集合,設置為R:V為濕度w和s溫度要素集合中的各類評價指標值集合,等于U,r,reRs:f為數據閾值函數,是D中每一個對象dm的屬性值,如果VreR,dmeD,則f(dm,r)e,r。

定義1:如果符合上述條件,那么7為端子箱調節決策表:

定義2:如果D的C正域是R中所有經R/C表達的集合,且能夠被明確劃入到R/C類中,那么其對象集合記作POSc(D)。

數據處理步驟:

輸入:端子箱調節決策表7,端子箱整體數量設置為Popsize,最大送代次數設置為MaxGen:送代終止的適應值為f=MaxFintness,溫度變化、濕度變化、故障率和調節率分別設置為Ps、Pn、P1和Pr。

輸出:最優端子箱調節結果bestEFun。

上述為基于基因算法的端子箱濕度、溫度控制集成系統的計算過程,通過相應的閾值實現對端子箱的調節。

1.2智能集控系統功能

端子箱主要實現濕度/溫度檢測功能[2]、引導凝露和除濕功能以及無線通信功能,具體內容如下:

(1)溫度、濕度檢測功能。系統在端子箱內設溫度、濕度傳感器,對端子箱內的溫度和濕度進行檢測。

(2)引導凝露和除濕功能。主要利用加熱、加大空氣流動來去除潮濕或者蒸發水蒸氣。由于溫度的變化,空氣中的水蒸氣會出現凝結,所以要將液化的水蒸氣排除[3]。檢測設備主要是依據外界溫度進行除濕和引凝,判斷閾值為0℃,高于這一閾值則進行除濕,低于則進行引凝,即算法中的數據閾值函數f>0℃。

(3)無線通信功能。主要是加裝ZigBee433MHz無線模塊,實現對內部除濕和引凝的控制,并將上述數據傳輸?shù)椒?wù)器中,即為算法中各類評價指標值集合V。服務器依據閾值函數f,對指標集合V進行判斷,最終執行T決策。同時,系統中的存儲設備,將會記錄Ps、Pn、Pt和Pr等信息。

1.3智能集控系統控制模式

端子箱系統采用自動控制方式,即濕度和溫度超過閾值,則啟動制冷器和除濕器。具體工作模式為:

(1)單門檻越限啟動。即設置相對濕度門檻閾值,諸如大于60%RH,即可啟動制冷除濕功能:當濕度小于60%RH時,停止制冷除濕。單門檻越限啟動可以簡單進行調節,適合于溫度、濕度變化不大的地方,而且簡化了基因算法的計算過程,處理效率更高。但其不適合環境變化幅度大的地方。

(2)雙門檻越限啟動。即設置濕度的上、下限,高于上限則啟動制冷器和除濕器,低于下限則停止制冷器和除濕器,可以大幅提高端子箱調節效果,減少溫度、濕度相關設備的開啟頻率。

(3)固定時間模式。在濕度、溫度傳感器設置時間內啟動制冷器和除濕器,其他時間則停止工作,這種模式適合夜晚與白天溫度變化大的地方,而且可以大幅減少相應維護成本。

上述三種模式,主要是對本系統設計中的R屬性進行調節,以此實現對整體系統的控制與調節。

1.4實際檢測結果

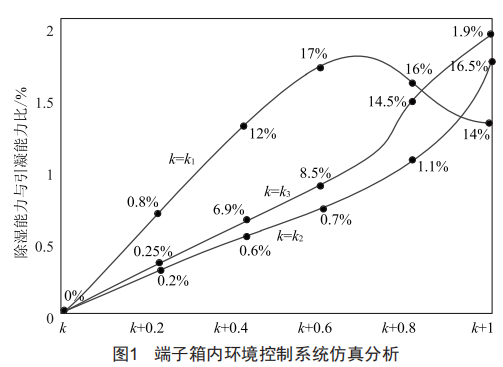

下面對端子箱及內環境智能控制系統的除濕和引凝能力進行分析。設定除濕能力與引凝能力的比例為k1,在保持其他變量恒定的情況下,對k1值進行調整,調整范圍為0~1。通過MATLAB軟件運行,可以發現除濕能力r1隨著k1值的增加而增加。但隨著k1值的持續增加,r1值出現不同程度的下降,這說明端子箱內的濕度、凝露已經達到相應要求,無需進行除濕,結果如圖1所示。

依據上述分析結果,變電站端子箱及內環境智能集控系統整體表現優良,可以有效調節端子箱內部的溫度和濕度,并依據不同的實際情況進行設置。因此,本設計符合相關要求,可以用于電站的智能管理。

2智能集控系統的應用前景

變電站端子箱及內環境智能集控系統利用溫度和濕度感應元件,對端子箱內部溫度、濕度進行集中控制,并采取相應調節措施,以有效發揮除濕排水功能,方便了相應人員進行管理。相應人員通過ZigBee無線通信技術,可以對遠程端子箱進行監視和控制,并對上傳數據進行分析,得出正確的數據判斷結果。利用變電站端子箱及內環境智能集控系統,可以實時了解端子箱內部情況,保證設備正常和安全運行,節省了大量人力和物力,提高了變電站智能化水平,其應用順應了變電站未來的發展趨勢。

3結語

變電站端子箱及內環境智能集控系統,集溫度、濕度檢測和調節功能于一身[5],可以對本地及遠程端子箱進行自動化控制,實現遠程除濕和引凝,為變電站戶外箱體設備的長期維護提供可靠保證。總之,變電站端子箱及內環境智能集控系統,可以有效幫助變電站進行端子箱除濕,避免設備老化率以及箱體生銹等問題,不僅為電力企業節約了生產成本,而且能保證電網的整體安全,對變電站具有十分重要的實踐意義。
