引言

廣東電網公司已實現廠站、專變、配變、低壓集抄的全覆蓋并取消人工抄表,利用計量自動化系統實現遠程抄表功能,并與營銷系統計費模塊進行數據對接實現電費收取。計量自動化系統正常運行取決于終端上行通道(計量終端與主站通信)和下行通道(計量終端與電能表通信)的正常運行。在實際運維過程中,由于業務人員對終端設備不熟悉、對設備故障處理不到位,導致系統在運行過程中主要存在以下問題:

(1)新裝計量終端和表計沒有進行調試(包括上行通道和下行通道):

(2)更換計量終端或電能表后沒有進行調試(包括上行通道和下行通道):

(3)計量終端運行過程中故障無法得到及時處理,包括終端本體、通信模塊、通信卡(s1M卡)、通信天線、485線等故障:

(4)電能表在運行過程中故障,包括電能表本體、485線等故障。

基于以上原因,加強運維人員對計量終端與表計調試和運維的技能,對保障計量自動化系統正常運行具有十分重要的作用。

1現狀分析

目前,開展計量終端安裝調試和運維培訓時,理論培訓與實操培訓需分開在不同地點進行。主要原因是培訓受限,比如,計量終端仿真裝置有負荷管理終端仿真裝置、低壓集抄仿真裝置、廠站仿真裝置等幾大類,裝置體積大、重量大,接線復雜,只能放置在固定的位置,不能挪動到培訓教室內與理論培訓同時開展,影響培訓效果,業務人員無法得到系統培訓。

2培訓裝置的研制

研制思路:通過將集中器、采集器、負荷管理終端等設備集成在同一裝置中,解決培訓設備占地面積大、不便移動、理論培訓與實操培訓無法同時開展等問題。

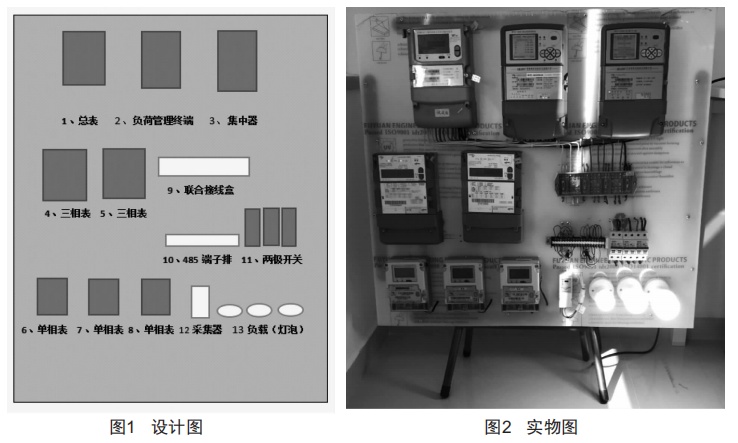

具體如下:將集中器、采集器、負荷管理終端、配變終端、壁掛式廠站終端、三相電能表(有載波模塊和485端口)、單相電能表(有載波模塊和485端口)三相四線聯合接線盒,根據圖1所示的設計圖,安裝在帶活動折疊支架的有機玻璃板(或環氧樹脂板)上,并配備相關配件(兩極開關、燈泡、端子排等),將相應的設備依序安裝,安裝后成品如圖2所示,完成計量終端培訓裝置的制作。

3主要功能和特點

3.1主要功能

(1)低壓集抄培訓:利用集中器3、總表1、三相表4、三相表5、單相表6、單相表7、單相表8、采集器12、485端子排10進行三種抄表方式(全485抄表方式、全載波抄表方式、混合載波抄表方式)的調試與運維培訓。

(2)負荷管理終端培訓:利用負荷管理終端2、總表1、三相表4、三相表5進行普通專變的調試與運維培訓。

(3)交易用戶的雙表雙終端培訓:將集中器3拆除換成一臺負荷管理終端,與負荷管理終端2、三相表4、三相表5進行交易用戶的雙表雙終端的調試與運維培訓。

(4)廠站終端培訓:將集中器3拆除換成一臺壁掛式廠站采集終端,與總表1、三相表4、三相表5進行三路通道的調試與運維培訓。

(5)配變終端培訓:將負荷管理終端2拆除換成一臺配變終端,就可以進行配變終端調試與運維培訓。

(6)串戶排查培訓:利用單相表6、單相表7、單相表8、兩極開關11(3個)、負載(3個燈泡)模擬串戶進行排查培訓。

3.2主要特點

(1)可以在同一裝置按照培訓內容實現低壓集抄、專變、公變和廠站的培訓:

(2)重量輕、體積小,一個人就可以搬動,制作成本低:

(3)不受地方影響,隨時可以學習和練習,實用性強。

4應用效果

通過基于多業務集成的計量運維培訓裝置對業務人員開展計量終端安裝調試和運行維護的培訓,學員能夠很快掌握計量自動化終端的調試和異常排查方法。通過加強培訓,筆者所在單位配變終端、專變終端、低壓集抄的自動抄表成功率從之前的94%、96%、97%左右提升到99%以上,電費的電子化結算率從之前的96%左右也提升到99%以上,培訓裝置的應用取得了很好的效果。

5結語

基于多業務集成的計量運維培訓裝置,可以解決相關專業培訓設備缺乏或購置資金不足的問題,體積小、重量輕,便于理論培訓與實操培訓同時進行,培訓效果明顯,有助于提升業務人員的技能水平,對保障計量自動化系統的正常運行和電費電子化結算具有重要的推動作用。
