Hello大家好，我是米爾的工程師?，F(xiàn)在車規級芯片市場潛力巨大，需求旺盛，芯片都在逐漸走向國產化。本期要介紹的主角是MYD-YT507H開發板，是米爾結合國產工業級平臺CPU：全志T507-H芯片研制的CPU模組，接下來就讓我?guī)Т蠹乙黄痖_箱看看吧。

我們拿到開發板后，可以看到在板卡包裝箱的側面標簽上，有相應板卡型號生產批號等信息。接下來打開箱子，看到的是產品的包裝清單，清單內容如下：

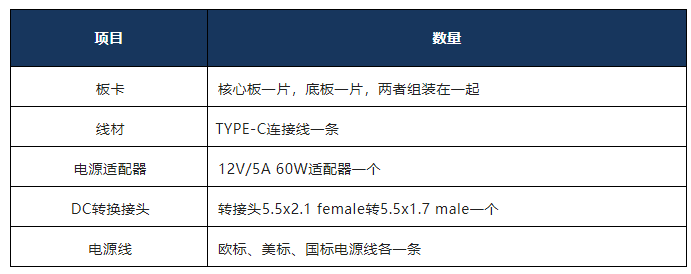

開發板包裝清單

核心板

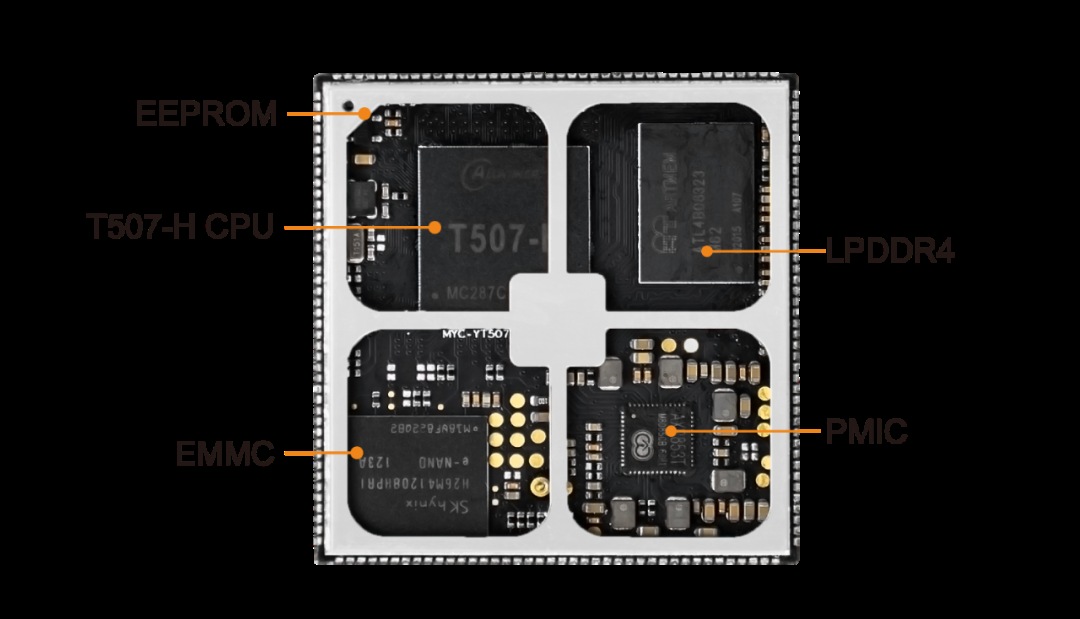

MYC-YT507H核心板標注圖

核心板中的主芯片是國產的全志T507-H處理器，它集成了四核Cortex-A53的CPU和G31MP2的GPU，所以它的圖像處理功能還是很強大的，并擁有多路視頻輸入和輸出的接口，這一特點也在我們的開發板上得以體現。該芯片還支持4K@60fps H.265解碼，4K@25fps H.264編碼，以及絕大部分當前比較流行的視頻及圖片的解碼格式。此次開箱的板卡搭載的是2G的LPDDR4以及8GB的eMMC。

在出廠的時候我們會燒制好比較完善的Full鏡像功能，大家拿到板卡是可以直接上手玩的。如果想燒錄Ubuntu的系統也可以到我們官方提供的下載鏈接去下載完善的資料包，里面除了有Full core Ubuntu鏡像完善的開發板資料、工程師開發筆記以及SDK工具包等等。

開發板

首先介紹的是MYD-YT507H開發板正面的接口資源：

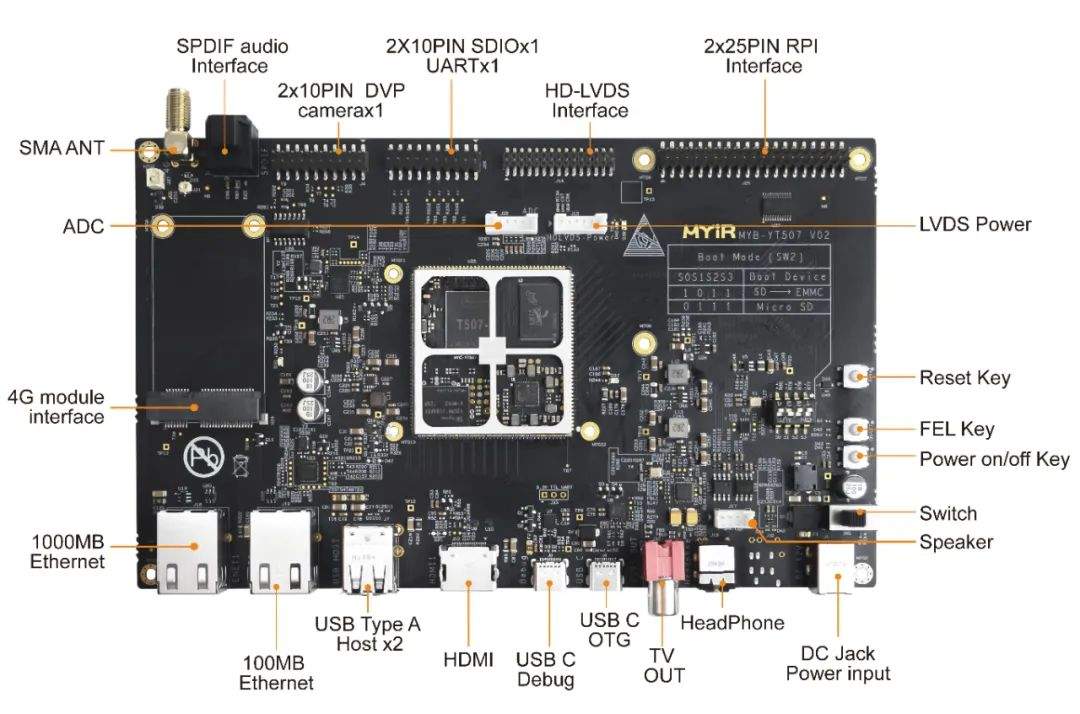

MYD-YT507H開發板正面標注圖

雙網口設計：分別為1000M、100M的接口 ，應用了國產的8511h和8512h芯片;USB：2路USB 2.0 HOST接口，采用Type-A接口;HDMI：1路HDMI 2.0a接口;

Debug和USB C：都采用Type-C接口;Debug用來與電腦串口進行通訊;USB C可以通過OTG轉接線轉接一個U盤或一個鼠標，轉接鼠標可以配合屏幕與板卡攜帶的桌面系統進行人機互動操作;

CVBS：第一代音視頻輸出接口，它在老式的電視上可以經?？梢钥吹?，也算是一個比較古老的接口了;

HeadPhone：耳機輸出接口，支持3.5mm的耳機輸出，也可以外接一個揚聲器以及一個5V的電源，可作為音頻輸出 ;

Speaker：Line out 8Ω 5w的小音箱輸出;

DC接口：可接12V的直流電源，旁邊是一個撥碼開關，更方便用戶進行上下邊操作;

Reset Key：復位按鍵;

FEL Key：燒錄按鍵，燒錄按鍵在我們使用USB C直連電腦時，可以連接全志提供的一個燒寫鏡像的軟件，進行eMMC鏡像更新的操作;

Power on/off Key：電源開關按鍵;

(注：在撥碼開關區域，需要切換eMMC或是SD卡啟動時，可以根據bsp上提示的撥碼方式進行撥碼操作)

樹莓派接口：40PIN，可適配米爾MY-WIREDCOM模塊，將串口信號轉接為485和232信號;

LVDS：LVDS 顯示器接口，下方是其電源接口，上方為8路雙通道的數據接口;ADC：支持5路ADC的輸入，將它的模擬信號轉化為數字信號;2X10PIN SDIOx1 UARTx1：WIFI模塊的接口，可適配米爾的WIFI、藍牙模塊;2x10PIN DVP Camera：DVP攝像頭接口，支持插針接入和排線接入;SPDIF audio Interface：SPDIF光纖輸出，可以將光纖信號通過轉接模塊轉接為音頻信號;SMA ANT：4G模塊的天線接口;

4G module interface：4G模塊的插入接口;

RTC外接電池底座：一個RTC外接電池接口，在MYD-YT507H開發板斷電待機的時候，可以通過外接電池來保證內部時鐘準確;

接下來來到開發板的背面接口資源：

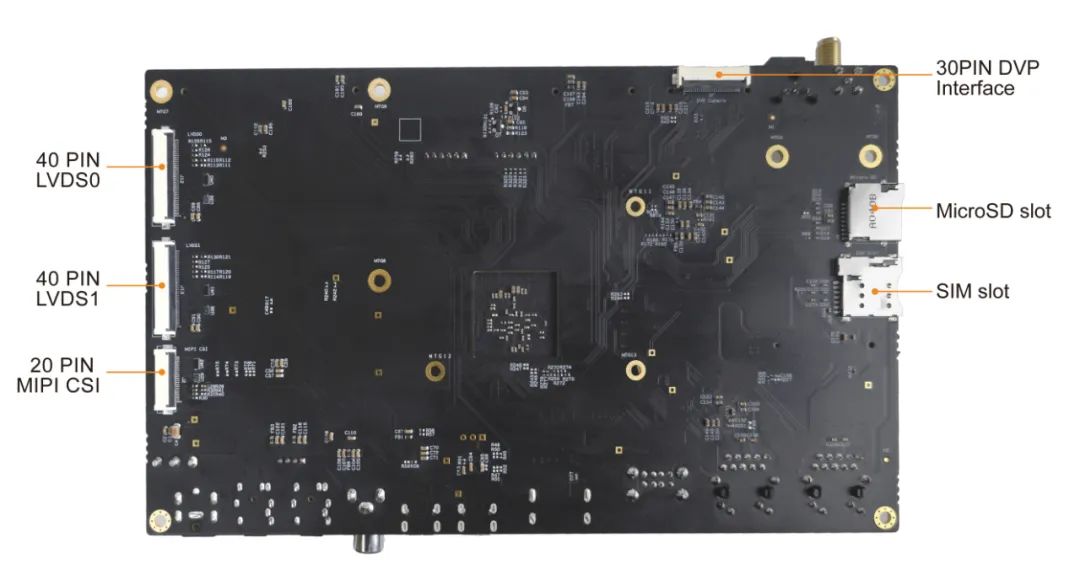

MYD-YT507H開發板背面標注圖

40PIN LVDS0/1：兩路LVDS屏幕的接口，米爾適配的是兩個7寸的屏幕;

MIPI CSI：MIPI CSI攝像頭接口，也是一個排線接口;

右側兩個接口分別為SD卡接口和SIM接口;

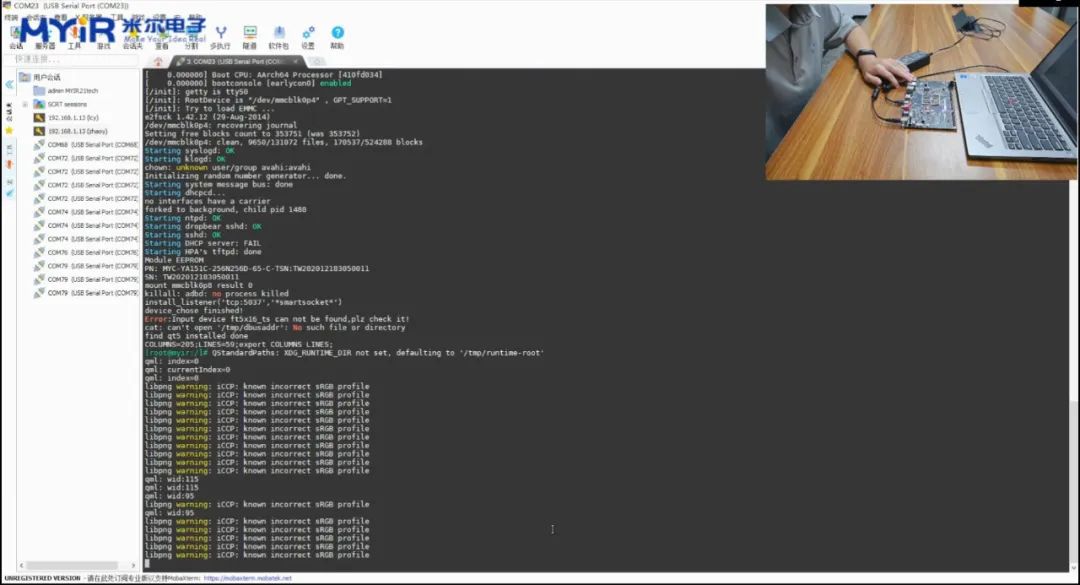

上電演示 連接板卡步驟：1、用Type-C數據線的USB端連接電腦，Type-C端連接MYD-YT507H開發板的Debug調試接口;2、選擇合適的電源線連接電源適配器與MYD-YT507H開發板的DC電源接口，通電，將撥碼開關撥到eMMC啟動;3、然后在電腦終端上，選擇合適的電腦端口，波特率這里可選擇115200，然后撥動我們的電源撥碼開關，就可以看到我們正在上電了：

到這里內核啟動、打印結束后我們的上電操作就結束了。MYD-YT507開發板期待大家一起探索更多有趣的好玩的功能~
