引言

在配電工程中,因小區用地緊張,配電室多設置于地下,地下室展放電纜于橋架位置比較困難,施工機械很難進入發揮作用。由于不同建筑的地下配電室中所搭設的橋架高度不同,人工展放電纜的過程中,對于稍高的橋架,操作人員需要借助梯子、腳手架等設備,或采用仰視的操作姿勢,不利于電纜展放的順利進行,容易造成電纜與橋架之間的磨損:同時,現有的電纜展放裝置,攜帶和轉移不便,搭設和拆卸都比較繁瑣,給施工帶來了不必要的麻煩,影響施工的電纜展放的工作效率。

因此,亟需提供一種用于地下室配電站電纜橋架的電纜展放裝置來解決上述問題。本裝置所要解決的技術問題是提供一種用于地下室配電站電纜橋架的電纜展放裝置,用于地下室配電站中電纜的展放,同時展放裝置便于攜帶和搭設。

1地下室配電站電纜橋架的電纜展放裝置的構成

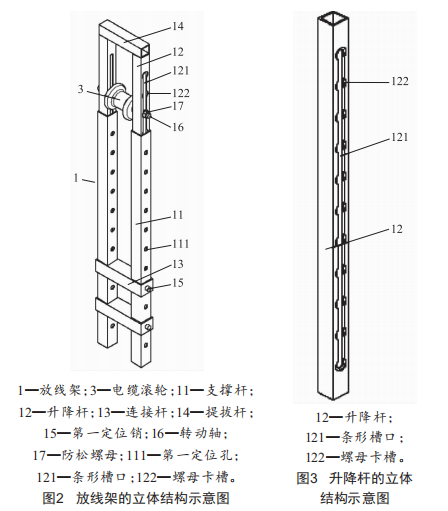

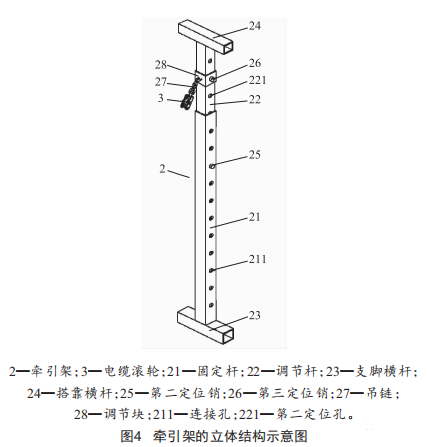

為解決上述技術問題,如圖1~4所示,本裝置采用的一個技術方案是:提供一種用于地下室配電站電纜橋架的電纜展放裝置,包括放線架、牽引架:放線架和牽引架均為可伸縮結構,放線架的頂部內側轉動連接有高度可調節的電纜滾輪,牽引架的頂部一側懸掛有高度可調節的動滑輪:動滑輪上設置鋼絲繩,鋼絲繩的一端與電纜的自由端連接。放線架和牽引架均采用組裝式結構,便于攜帶,便于施工現場的臨時快速組裝搭設和拆解轉移,結構簡單,制造成本低,實用性強。

2地下室配電站電纜橋架的電纜展放裝置的使用

在使用時,可在施工現場臨時快速組裝搭設該電纜展放裝置,具體使用過程為:

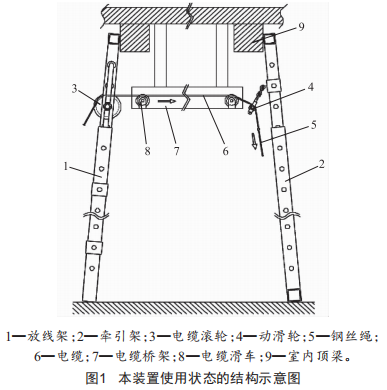

(1)根據地下室的室內頂梁9高度,分別調節放線架1和牽引架2的整體長度,使放線架1和牽引架2的頂端可分別平穩、可靠地搭靠在電纜橋架7兩端上方的室內頂梁9側面。

(2)根據電纜橋架7的高度和電纜展放施工的技術要求,分別調整電纜滾輪3在放線架1上的位置和動滑輪4在牽引架2上的位置,以滿足在電纜橋架7上展放和敷設電纜6的操作需要。進一步地,為避免電纜6在電纜橋架7內拉動時發生磨損,可在展放之前預先在電纜橋架7的內部兩端分別設置電纜滑車8。

(3)將鋼絲繩5的連接端繞過動滑輪4和電纜滑車8,并與電纜6的自由端連接。操作人員通過收線輪拖曳鋼絲繩5,使鋼絲繩5纏繞在收線輪上,并牽引電纜6繞過電纜滾輪3和電纜滑車8連續平穩地進入電纜橋架7內。當電纜6的自由端伸出電纜橋架7至設計的預留長度時,完成電纜6的展放。

(4)移除電纜橋架7內的電纜滑車8,敷設人員依據施工技術要求對電纜橋架7內的電纜6進行敷設定位。電纜6展放和敷設施工完成后,可將本裝置進行拆解,便于攜帶轉移。

3地下室配電站電纜橋架的電纜展放裝置的效益效果

(1)本裝置在電纜橋架的兩端分別設置放線架和牽引架,在放線架上設置電纜滾輪,在牽引架上設置動滑輪,施工人員能夠通過鋼絲繩牽引電纜進入電纜橋架內進行電纜展放和敷設,適用于地下室配電站的電纜敷設,能夠有效避免人工展放電纜存在的施工不便和電纜磨損問題,提升施工效率和質量。

(2)本裝置通過采用可伸縮結構的放線架和牽引架,可適應不同高度的地下室內的搭設需要,同時電纜滾輪在放線架上的位置可調,動滑輪在牽引架上的位置可調,可適應不同高度的電纜橋架中電纜敷設的需要,使用靈活,通用性好。

(3)本裝置的放線架和牽引架均采用組裝式結構,便于攜帶,便于施工現場的臨時快速組裝搭設和拆解轉移,結構簡單,制造成本低,實用性強。

4結語

本裝置涉及電力施工設備技術領域,用于地下室配電站電纜橋架的電纜展放,試點試驗證明,該裝置解決了地下室電纜展放困難的問題,完全具備設計要求的功能,并達到了預期效益效果。
