引言

隨著計算機與軟件技術的不斷發展,系統故障導致的安全性事故后果越來越嚴重,系統的安全性問題受到了高度重視,系統安全性建模和分析技術在關鍵安全系統中得到了廣泛應用。

AltaRica語言是一種面向故障邏輯的建模語言,采用AltaRica模型可以真實反映系統的結構或系統運行機制。但AltaRica代碼缺乏結構上的層次感,而計算機可視化建模技術可以很好地克服這一缺點,使用戶可以方便地通過計算機界面對系統進行可視化的圖形建模,系統結構描述清楚,系統建模過程展示清晰,系統建模和系統分析過程合二為一,方便了模型和安全性分析的修改和維護,提高了安全性工作的效率。隨著工業系統的規模越來越龐大,如果只是用單層系統建模來描述整個系統,那么單個層次上集中的模型節點就會太多,而且工業系統本身也是由很多子系統組成,一些子系統又由下層子系統或者節點組成,所以系統自身自然地形成了分層結構,這首先要求我們能夠使用分層建模技術來描述系統自身的分層結構。

基于以上內容,文章將AltaRica與計算機可視化建模技術相結合,開發了支持AltaRica語言的可視化分層建模工具原型,并基于此工具原型開展系統安全性建模和分析工作。

1AltaRica建模語言

基于AltaRica的建模技術研究項目起始于20世紀90年代末。創建AltaRica語言的目的在于克服"傳統"形式方法如故障樹、馬爾科夫鏈、Petri網等偏離所研究系統的缺點,而且近十年其已經成為歐洲工業界基于模型安全性評估的標準。

1.1AltaRica組成元素

AltaRica模型的語義是衛式轉換系統[6](GuardedTransitionsystem,GTs),一個GTs系統由以下元素構成:

(1)狀態變量,用來描述系統的狀態。這些變量在有限域內取值(如布爾型或枚舉型字符常量)或無限區間(例如整型、浮點型數字或字符常量)內取值。

(2)流變量,用來描述系統所實現的傳遞函數,即系統的輸入和輸出。和狀態變量類似,流變量在域內取值。

(3)斷言,即一組約束,用來描述傳遞函數。

(4)事件,在系統中可能發生的一系列事件。

(5)轉換,標記描述系統演變。轉換是三元組<e,G,P>,其定義為:e:G二P。其中,e是標記轉換的事件,G是關于狀態和流變量的布爾條件,稱為轉換的"哨",P是對狀態變量進行新狀態計算所執行的動作。當哨滿足時,轉換e:G二P將會觸發。

1.2類

AltaRicaData-F1ow[7-8]是面向?qū)ο蟮恼Z言。為了使用具備某些給定特征的盒子(封裝一個GTs),需要聲明一個類,即這個盒子的類型。AltaRica模型是關于類的一系列的聲明。類可能嵌入了其他類的其他實例,從而實現研究系統的分級描述。

1.3基于AltaRica的圖形化建模技術

AltaRica模型所代表的衛式轉換系統可以封裝到"盒子"里。實際上,可以把AltaRica模型看成是使用"導線"連接起來的分層嵌套的"盒子","導線"代表封裝變量的約束。封裝的事件也可能受同步機制約束。因此,從用戶的角度而言,AltaRica模型能夠圖像化地創建、編輯和仿真,從而增強該模型的易用性和可讀性。

1.4存在的問題

AltaRica代碼是一種語言,缺乏結構上的層次感,代碼的一處改動可能會導致系統的多處修改等等。因此,AltaRica與計算機可視化建模技術相結合,既保證了編碼的靈活性和建模的規范性,同時也方便了修改與維護。

2計算機可視化建模技術

傳統的手工建模與分析對系統安全性及可靠性進行評估,過程相當復雜,也不利于后期的修改和完善,利用現代化計算機技術引入可視化的圖形建模,可以準確、完善、高效地實現建模工作。

2.1Toolkit

xtremeToo1kitPro是一個VC界面庫,它包含了Codejock的所有Visua1C＋＋的產品,它提供了一個專業的、現代化的外觀,基于Visua1C＋＋6.0開發環境使用Too1Kit可以實現可視化的框架建模。

2.2AddFlow

AddF1ow控件是基于MFC的ActiⅤex控件,是能夠迅速創建激活流程圖的應用程序。一張AddF1ow圖表是一組可以彼此連接的對象。該對象被稱為節點,連接該對象的線被叫做連接。對于節點的每一個對象,都可以設定獨特的顏色、字體、形狀、風格、文本等特性。移動節點,節點可以保持連接狀態。本次開發AddF1ow完成各個建模元素的圖形化建模。

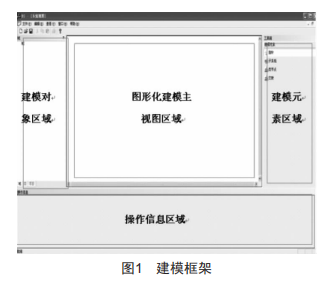

利用VC及Too1kit開發庫開發的建?？蚣苋鐖D1所示。

3實例應用

泵是輸送流體或使流體增壓的機械,主要用來輸送水、油、酸堿液、乳化液、懸乳液和液態金屬等液體。本文建模使用的泵系統由發電機子系統、油箱、泵、反應裝置等部分組成,發電機為泵供電,泵將油箱中的液體輸送到反應裝置。泵系統運行過程中,一個部分的失效將影響整個系統的運行結果。本文將泵系統各個組成部分的功能需求及故障作為建模與分析的實例。

3.1建模過程

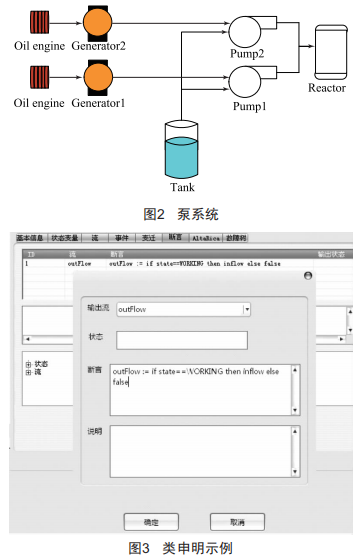

利用所開發的工具原型對圖2所示的泵系統進行建模,描述該系統的一個簡單的方式是首先聲明柴油機、油箱、泵和反應裝置對應的類,如圖3所示,然后聲明代表泵系統的類。泵系統類由一個"Tank"實例、兩個"Generator"實例、兩個"Pump"實例和一個"Reactor"實例構成。其中"Generator"實例為子系統,內部組成為oilengine實例的輸出。

3.2建模效果

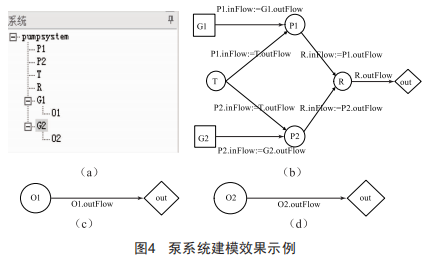

圖4(a)所示為泵系統中各子系統及類節點層次展開圖。圖4(b)為建模效果圖,從圖4(b)中可以觀察到子系統、類節點可視化建模以及各個子系統到類節點、類節點到類節點以及類節點到輸出節點交聯的輸入/輸出關系。其中,類實例的元素通過圓點符號的方式在構成類中進行存取,例如"Pl.inFlow:=Gl.outFlow",表示Gl子系統與Pl節點之間的接口關系為Pl的輸入流由Gl的輸出流決定。圖4(c)和圖4(d)為子系統Gl和子系統G2的內部模型圖。

3.3狀態分析

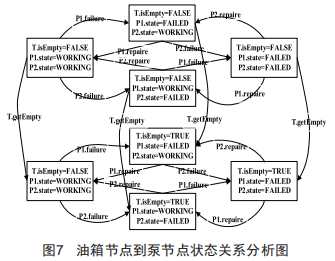

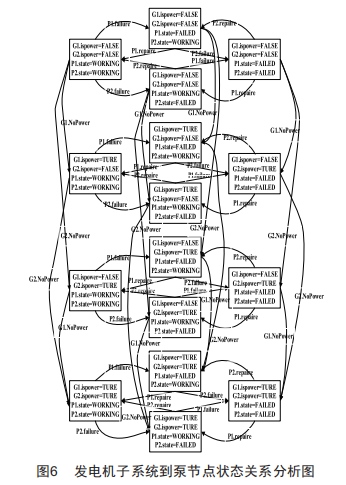

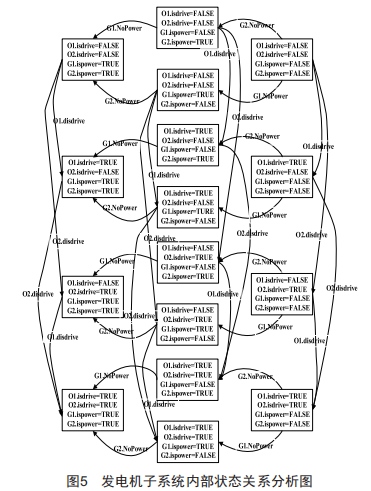

建模完成后,對各個實例之間輸入/輸出關系進行狀態分析,如圖5~7所示。

4結語

本文對基于AltaRica語言的分層故障建模和分析進行了研究,并在ViSualC＋＋6.0環境下開發了基于AltaRica語言的分層故障建模和分析工具原型,最后進行了實例應用。主要工作內容包括:實現可視化的框架建模:圖形化的交互式建模:通過鼠標點擊、拖放等常用動作來實現開發域建模、類建模、系統分層建模等功能。通過以上工作,本文實現了交互式的系統建模,系統結構描述清楚,系統建模過程展示清晰,模型的修改和分析同步,具有良好的用戶感受,同時方便了模型和安全性分析的修改與維護,提高了安全性工作的效率。
