引言

近年來,廣東沿海地區臺風極端天氣頻繁,多次出現登陸廣東的強臺風,登陸風速超過35m/s。目前變電設備規范中,一般使用條件為抗風能力不低于35m/s,難以抗御極端臺風天氣的影響。據統計,臺風天氣下同一電壓等級的敞開式變電站受損情況遠遠嚴重于GIS變電站。

廣東電網針對變電站的布置型式,在《35kV~500kV變電站裝備技術導則》中提出:在城市中心區、大風區(最大風速超過35m/s)及沿海地區(沿海岸線50km內),220kV變電站應選用戶內GIS布置。

GIS變電站布置較為緊湊,設備多為多層布置。特別是戶內變電站的土建設施,需一次建成,設備運輸通道還需考慮設備的檢修及擴建設備的運輸安裝。

1GIS設備概述

GIS(Gas-insulatedMetal-encloseswitchgear)是指氣體絕緣金屬封閉開關設備,用于開合系統故障電流、轉換母線和隔離線路、過電壓保護和電壓/電流測量等。GIS主要由以下元件組成:斷路器(GCB)、隔離開關(Ds)、接地開關(Es)、快速接地開關(FEs)、電流互感器(CT)、電壓互感器(PT)、避雷器(AT)、進出線終端、匯控柜、連接導體。GIS元件按一定的接線方式封裝于金屬封閉殼體內,充以一定壓力的sF6氣體作為滅弧和絕緣介質,以實現間隔的供電、控制、計量、保護等功能。

GIS的應用打破了傳統變電站的概念,使得小面積、大容量變電站的發展得以實現。相較于傳統的AIS設備(空氣絕緣開關設備),GIS設備具有以下特點:

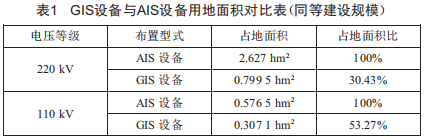

(1)布置緊湊,體積小,占地面積小。由于采用sF6氣體作為絕緣介質,導體相間及對地絕緣距離大大縮小。一個AIS設備220kV間隔寬度為13m,一個GIS設備220kV間隔寬度僅為3m:一個AIS設備110kV間隔寬度為8m,一個GIS設備110kV間隔寬度僅為1.5m。GIS設備與AIS設備用地面積對比如表1所示。

(2)可靠性高。GIS設備全部電氣元件均封裝于充滿惰性sF6氣體的金屬殼體內,除架空進出線外,帶電體不暴露在空氣中,運行條件不受自然環境的影響,其可靠性和安全性高于AIS設備。同時,由于所有元件組合成一個整體,使其具有優良的抗震性能。

(3)運行維護量少,免維護周期長。因其結構布局合理,滅弧系統先進,大大延長了產品的使用壽命,因此檢修周期長,維修工作量小,而且由于小型化,離地面低,因此日常維護方便。

(4)安裝周期短。GIS設備體積小,使其整體運輸成為可能。GIS設備可在工廠內整體裝配和試驗合格后以單元或間隔的形式運輸?shù)浆F(xiàn)場,從而縮短現場安裝工期,提高可靠性。

(5)GIS設備結構比較復雜,產品的設計制造、安裝調試要求高,造價高。

2設備運輸

設備進入站內,通過站內環形道路運輸,道路路面寬4.5m,道路轉彎半徑一般按9m設計。220kV變電站運輸最大件設備為220kV主變壓器本體,其重量可達約180t,體積也很大。主變壓器運輸車輛必須停在場內距離變壓器基礎位置較近的地方,進行人工二次倒運,同時應盡量減小運輸距離,以方便就位安裝。主變壓器的安裝就位一般采用地面運輸方式,如采用墊滾杠拖拽、墊鋼軌用千斤頂頂推等方式。主變套管等的安裝,則一般采用汽車起重機起吊。

屋內配電裝置等利用吊車、房間梁上吊點、滾杠或小車安裝就位。電氣設備布置在二層及以上時,可設置室內吊裝孔或室外吊裝平臺。搬運孔尺寸一般按設備外形加0.3m考慮,搬運通道的寬度一般可比最大設備的寬度加0.4m,對于電抗器加0.5m。對于窄長形的電氣設備,運輸走道可按設備窄邊設置,僅增加運輸門的尺寸以滿足運輸轉彎半徑。

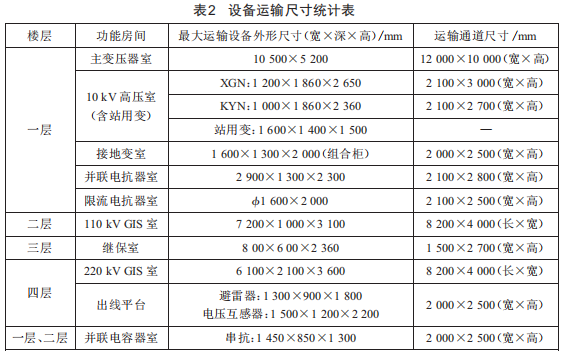

根據對不同廠家設備尺寸的統計,220kV戶內變電站的運輸通道可參考表2尺寸設計。

3GIS吊裝

GIS的安裝和檢修需考慮設置起吊設施。對于戶內布置GIS,如設備較少,可采用預埋吊鉤的辦法:如設備較多,宜采用吊車,吊車的起重量和高度應根據各廠家設備的組合而定。

GIS設備從吊裝孔或吊裝平臺搬運進GIS室后,需通過吊車將設備就位安裝。根據以往工程經驗,220kVGIS吊高為7m,110kVGIS吊高為6.5m。該吊高一般僅滿足解體設備檢修或運輸,無法滿足設備跨間隔整體吊裝的要求。

由于GIS設備對潔凈度要求較高,一般在工廠凈化間內組裝完成后采用間隔整體運輸,現場只進行局部對接。據統計,220kVGIS設備運輸通道高度最高點約4.3m,220kVGIS設備整體運輸尺寸為6m×2.1m×3.6m(長×寬x高):110kVGIS設備運輸通道高度最高點約3.1m,110kVGIS設備整體運輸尺寸為4.3m×1m×3.1m(長×寬×高)。吊裝過程中考慮吊帶的變形及吊裝時的穩定性,吊鉤距離起吊設備應有1.5m的調節距離:GIS跨間隔時抬高高度按500mm考慮。經計算,220kVGIS吊車整體吊裝吊高要求不小于4.3＋3.6＋1.5＋0.5=9.9m:110kVGIS吊車整體吊裝吊高要求不小于3.1＋3.1＋1.5＋0.5=8.2m。因此,對于南網標準設計方案的GIS室層高,應適當考慮抬高層高,以滿足設備跨間隔整體吊裝要求。

對于可設置室外吊裝平臺的GIS室,也可考慮通過增加運輸門的方式,避免因吊裝通道寬度或高度不足導致的樓層抬高。

4結語

對于變電站布置型式進行設計時,應充分收集站址的氣象地理信息,對于土地資源緊張的城市中心區、大風區、嚴重污穢地區等,經濟技術論證后決定采用戶內GIS變電站。戶內GIS變電站的布置在設計階段就應充分考慮設備安裝、檢修、擴建時的運輸通道要求,以免出現運輸通道不足設備無法搬運就位,從而導致現場設備分解后重新拼裝,或者破解建筑以擴展通道的情況。那樣將嚴重影響工程進度,增加施工返工量,甚至造成設備性能下降。
