引言

近年來,貴州電網配網自動化系統逐步建設,配網智能終端運用無線通信實現了主配網主站系統的信息交換,在建設配網自動化系統時無線通信提供了諸多便利,節省了電網建設經濟投資。例如:解決了惡劣條件下記錄各電力設備信息采集的難題,代替常規光纖通信實現多媒體系統之間的無線交互等。無線通信技術中的無線接入技術更是解決了電網用戶終端與網絡連接的數據傳送問題。由此可以看出,無線通信技術將在電力系統得到重要應用,它也是構建安全電力通信網的關鍵組成部分。

與有線通信相比,雖然無線接入技術擁有便捷、高效等眾多優勢,但其中所蘊藏的安全問題卻不可忽視。尤其是對于電力通信這類具有高保密需求的系統而言,接入標準不一致的情況隱藏了較多安全問題與隱患,對于接入的安全可靠性造成了直接影響。本文主要針對當前無線網絡接入電力系統時存在的各類安全問題進行分析,并提出了相應的解決措施。

1電力系統中的無線接入技術

1.1背景簡介

在配網自動化系統建設過程中,配網智能終端與主站常使用有線(光纖)通信,但是對于貴州電網的配網網架及山區地形來說,全網鋪設光纖通信將會投入大量的人力和物力,并且有的偏遠山區鋪設光纖難度相當大,加之配電變壓器的TTU使用有線通信也不合實際,所以貴州電網在建設配網自動化過程中以選擇有線與無線通信相結合的方式為宜。配電終端無線通信將會帶來很多網絡安全問題,其防護重點是對主站系統發送的控制命令和參數設置命令采取安全鑒別和數據驗證,防范冒充的主站對終端進行攻擊,電氣設備被惡意操作,發生大面積停電事故。

1.2無線接入系統的整體構造

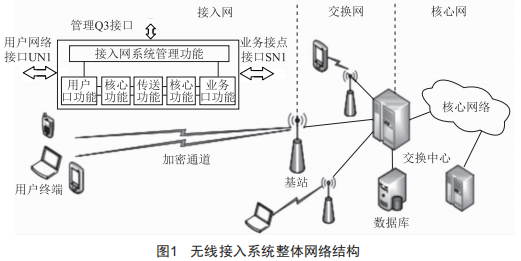

無線接入系統構造多樣,依據不同用途而產生不同樣式的結構。通常情況下,抵達核心網絡需要使用接入網與交換網來實現與其他網的交互。無線接入系統介于終端節點與基站中間來傳輸用戶節點數據和業務網數據,其整體構造如圖1所示。

1.3無線接入技術的分類與性能指標

依據傳輸距離的不同,無線接入技術被分為長距離與短距離接入。長距離無線主要適用于用戶量較多以及接入信息量較大的智能移動終端,短距離接入則普遍適用于局域網或以太網等擁有較少節點的低速接入網。衡量無線接入技術的性能指標主要包括如下幾點:

(1)有效性,主要指?jìng)鬏斔俾?、傳輸延時和帶寬等指標。

(2)可靠性,包括丟包率、誤報率等。

(3)可用性,主要涵蓋業務通道中斷率和平均恢復時長等。

(4)安全性,包括非法用戶的接入識別率以及對于不法攻擊的阻斷率等。

2無線接入技術的特點與安全問題

相較于有線接入技術而言,無線接入技術具有多種特點,主要包括技術種類較多,綜合性較強,拓?fù)浣Y(jié)構多樣化,具有較高的組網能力,傳輸速率有限制,穩定與可靠性較差等。依據上述特征,無線接入技術可能存在以下安全問題:

2.1權限辨別次數較多,數據保密性較差

無線接入終端進行連接時,每個信道都可以分配給隨機用戶,具有臨時性特征,因此,任何一次通信都需要對用戶身份和權限進行重新鑒定,權限鑒別次數較多。而且,無線接入技術的安全與可靠性較差,偶爾會發生丟包與重傳現象。如何降低丟包率和在數據包丟失或被不法人員截獲后避免造成信息泄露,成為現今無線接入技術亟待解決的問題之一。

2.2抗干擾問題

無線接入技術包括有針對性干擾和無針對性干擾。無針對性干擾主要指大自然與人為干擾,例如噪聲干擾、多址干擾等,有針對性干擾主要用于軍事或保密部門。不過,電網系統中的無線接入干擾通常都是不具有針對性的。干擾信號不會對發射源造成任何影響,但是會影響接收源。此時,如何使接收源正確辨別發送源的信號,成為了解決抗干擾問題的關鍵。

2.3沖突多發與延時

由于網絡通道數量有限,如果多個發射源同時向同一通道傳遞數據就會導致數據沖突,最終致使通信堵塞,從而要再次構建檢測信道與鏈路。而在此過程中,又可能發生多種沖突以及延時誤傳等問題。

3主要安全解決措施

依據《中國南方電網電力監控系統安全防護技術規范》網絡安全防范要求,對當前構建電力配網自動化系統過程中出現的無線接入安全問題,常采用以下三種解決措施:

3.1終端加密

3.1.1加密原理

可將加密模塊安裝于智能終端的通信模塊中,兩端分別連接,即一端連接通用分組無線服務等通信設備,另一端連接配電終端設備。配網主站系統首先通過預先裝載的主站私鑰對遙控命令報文進行簽名運算,獲得數字簽名,之后再通過對稱密鑰對其進行加密,最后配網主站賦予標準遙控報文通過加密的數字簽名與時間戳后,組合形成復合遙控命令報文,其后再借助GPRs無線公網、無線專網的幫助,將報文發送給加密模塊。加密模塊在獲得報文后,使用預裝的對稱密鑰進行破解,其后通過主站公鑰驗證數字簽名,就能初步推斷遙控命令信息是否經由主站發出。如不是,則丟棄命令報文:如是,則依據時間戳的有效性,判斷報文傳輸是否超過時效。若超過,則丟棄:未超過,則分析其中的內容并將其以明文的形式傳送給配電終端。終端接收信息后,進行遠程操控。

3.1.2模塊的硬件組成及功能

加密模塊的構成部分包括:主CPU處理芯片、雙數據通道、同步時鐘電路、sD卡電路、直流電源模塊及sDRAM存儲器。

其中CPU可采用CycloneⅢFPGA芯片EP3C10EL44i7,這類芯片具有較強的配置靈活性,在其內部還可搭設軟核處理器,將此前進行加密運算的sM2簽名算法庫嵌入其中。雙數據通道由主站端與配電端網絡接口、備用主站端與配電端網絡接口組成。sDRAM存儲器主要用于記錄程序運行時,出現在存儲空間的不合理或違規數據。實時時鐘電路提供時鐘信號,該信號可用于檢測時間戳。sD卡插槽可安插用于讀取不合法數據及記錄加密模塊相關參數設置的sD卡。

3.1.3非對稱加密算法

在加密模塊中所運用到的非對稱密鑰算法是基于ECC的sM2算法運算庫。采用sM2算法,是因?yàn)槠渑c配網自動化系統特點一對于計算性能及存儲空間具有較高需求相符合?；贓CC算法則是因?yàn)榍度胧较到y(tǒng)是國內配電終端使用較多的形式,其處理器將計算量作為選擇加密算法的首要指標。除此以外,帶寬及存儲空間也是加密算法的重要性能。ECC下的sM2算法相較于其他非對稱加密算法具有如下優點:

(1)具有較強抗干擾性。數位相同的密鑰,其抗干擾性明顯優于RsA非對稱加密算法。

(2)所需計算量較小,因此運算速度較快。

(3)密鑰因其尺寸及系統參數較小,僅需占用很少的存儲空間。針對加密短消息,sM2算法占用的CPU資源明顯少于其他非對稱加密算法。

3.2將無線網與辦公網隔離

在參考電力系統安全防護總體方案后,應積極對電力系統內的無線網進行分區并隔離,在互聯網、DMZ區及1DC區之間要求采用安全邊界隔離措施。具體的隔離措施主要包括網絡邏輯隔離與網絡物理隔離。嚴禁無線網直接接入辦公網絡,采用網絡邏輯隔離的方式訪問DMC區域,而訪問單位內部應用系統時必須通過內外網交換平臺或移動接入平臺介入。

3.3安全接入?yún)^(qū)

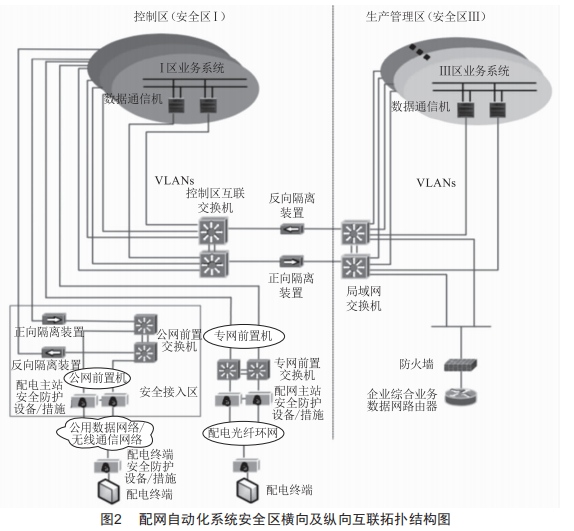

處于生產控制大區內的某些業務系統或其模塊需使用公共通信網絡、無線通信網或任何非可控的網絡設備與終端進行通信時,如其自身安全防護水平明顯低于同大區內的其他系統,則須建立安全接入?yún)^(qū)。在安全接入?yún)^(qū)內加設用于進行數據采集的公網數據采集服務器,接入?yún)^(qū)與其他區塊之間需加裝橫向隔離裝置。安全接入?yún)^(qū)使用公共通信網絡或無線通信網絡時應使用加密認證,以此達到主站與業務終端之間安全隔離、身份認證等目的,如圖2所示。

3.3.1安全接入?yún)^(qū)的具體操作方案

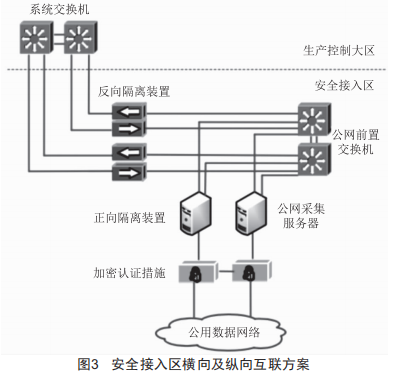

具體的操作方案在于構建橫向及縱向的互聯方案。橫向和縱向的互聯設備主要包括公網前置交換機、正反向隔離裝置、公用通信網絡及加密認證設置,以上設備均可使用冗余備用結構。對于正反向隔離裝置,則必須根據業務的不同需求對配置數量進行適當增減,或按照需求排成隔離陣列,如圖3所示。

正反向隔離裝置發揮著物理隔離的作用,必須安裝在生產控制大區與安全接入?yún)^(qū)的交界處。正向隔離裝置可以通過正向單向的方式向處于安全接入?yún)^(qū)內的業務系統及設備發送關于生產控制大區部分的業務系統數據:反向隔離裝置通過反向單向的方式向生產控制區內業務系統導入關于安全接入?yún)^(qū)內系統和設備的相關純文本數據。

加密認證設備用于公網前置機同業務終端之間進行數據交互時的身份認證與數據的加密、解密,即可以保證連接的合法性以及傳輸數據時的安全性,所以需將其安裝在公網前置機與公用通信網絡之間。

3.3.2橫向及縱向互聯方案實施的關鍵

(1)需在正反向隔離裝置內預設外網業務系統的虛擬訪問地址及相關安全控制細則。

(2)在安全接入?yún)^(qū)內應有專用的公網前置機,不可與生產控制大區共用。且該臺機器應當安裝由國家指定部門認證的安全操作系統,采取嚴格的訪問控制措施。

(3)為了更好地提高安全接入?yún)^(qū)的安全系數,應當通過非對稱加密算法下的認證加密技術為控制指令和參數設置指令提供安全保護,從而保證報文的完整性以及子站可以對主站進行正確的身份鑒別。針對發揮重要作用的子站,可以采用雙向加密的認證技術,以此實現雙向身份鑒別的目的,保證報文的機密性與完整性。

(4)使用公網或無線網進行數據傳輸時,應主動使用網絡自身所提供的各項安全措施。

總而言之,科技不斷進步的同時,也對網絡信息安全造成了一定影響。所以,針對電力系統中的無線接入技術所帶來的安全問題應給予重視,最終促使電網智能化的早日實現。

4結語

配網自動化系統建設采用無線通信雖便捷、高效,但應對終端加密、主站段加密,無線接入須設立安全接入?yún)^(qū)實現網絡安全防護,保障電力系統運行的安全性、可靠性,通過技術手段更好地實現電網智能、高效、綠色發展。
