引言

絕緣子串是架空高壓輸電線路的一個重要組成部分,它起著支撐導線和防止電流回地的重要作用。絕緣子在自然條件下受粉塵、二氧化硫、氮氧化物等大氣環境的影響,工作電壓、操作電壓及雷電電壓、外力破壞、環境污穢、大風雨雪天氣等無可避免的外部環境威脅,容易產生低值或零值現象,降低整條絕緣子串的絕緣強度,嚴重時甚至?xí)斐山^緣子串?dāng)啻?、?dǎo)線落地等情況發生。因此,更換輸電線路上有缺陷、損壞、殘舊等不合格絕緣子,防止出現線路故障就成為電力部門的一項常規任務。目前,帶電更換絕緣子串任務作業方法并不成熟,現場作業主要采用人工進入強電場的方式,工器具笨重,技術操作繁瑣且危險性極高。盡管專業工具和施工工藝在不斷地改進升級,但依舊不能改變?nèi)斯ぷ鳂I(yè)方式。

針對輸電線路懸垂絕緣子串的環境特點和更換任務需求,面向各分系統的功能需求進行機構設計,提出了一種新型輸電線路懸垂絕緣子串更換裝置機構,該機構具有結構簡單、安全性好、作業方式簡單、作業效率高等特點,而且可適應不同尺寸的多種類型懸垂絕緣子串。

1環境描述與任務分析

絕緣子串環境如圖1所示,由于懸垂絕緣子串上端通過球頭掛環懸掛于桿塔橫擔上,下端通過螺栓與碗頭掛板連接,碗頭掛板通過懸垂線夾連接到輸電導線上,自然狀態下絕緣子串兩端都是固定的,因此要實現懸垂絕緣子串更換作業,關鍵是松開位于碗頭掛板凹槽內的連接部件螺栓,使絕緣子串的下端處于自由狀態,以便于人工輔助更換。因此,針對輸電線路的環境特點,基于更換絕緣子的任務需求,開展新型輸電線路懸垂絕緣子串更換裝置的設計。

2懸垂絕緣子串更換裝置機構設計

2.1懸垂絕緣子串更換裝置構型分析

輸電線路懸垂絕緣子串更換機構結構示意圖如圖2所示,包括固定安裝支架、爬行驅動機構、前作業手臂和后作業手臂。其中固定安裝支架一側的安裝座連接在輸電線路塔材上,另一側通過兩根絕緣桿連接在輸電線路上:爬行驅動機構通過爬行驅動輪及輔助支撐輪安裝在絕緣桿上:前作業手臂具有兩個自由度,安裝在爬行驅動機構的電氣箱體上,用于旋開連接金具的螺母:后作業手臂具有三個自由度,同樣安裝在爬行驅動機構的電氣箱體上,用于夾住連接金具螺栓的六角頭。在對輸電線路懸垂絕緣子串進行輔助更換作業時,爬行驅動機構通過驅動行走輪在桿上移動,前后作業手臂到達預定位置后,兩作業手臂配合作業將金具連接螺栓拆下,從而達到帶電更換懸垂絕緣子串的目的。

圖2 更換裝置結構示意圖

固定安裝支架包括安裝座、絕緣桿以及連接頭,安裝座一端固定在輸電線路鐵塔塔材上,另一端與絕緣桿上端連接,絕緣桿下端通過連接頭與導線相連。

爬行驅動機構包括爬行驅動電機、爬行驅動輪、輔助支撐輪、裝置主體安裝板以及控制箱體。爬行驅動電機與爬行驅動輪連接后固定在裝置主體安裝板上,輔助支撐輪通過支撐輪軸同樣連接在裝置主體安裝板上:裝置作業時爬行驅動輪與輔助支撐輪同時支撐在固定安裝支架的絕緣桿上:控制箱體內安裝電子控制元件及無線傳輸系統,控制箱外安裝有視覺傳感器及天線。

前作業手臂包括兩個自由度,第一個自由度為前工作頭移動關節,作用是帶動其上的前工作頭抵住待拆卸的螺母:第二個自由度為前工作頭旋轉關節,作用是驅動前工作頭旋轉拆下連接懸垂金具的螺母。另外在移動關節和旋轉關節之間設計一個彈性關節,作用是被動適應前工作頭與待拆卸螺母的位置關系。

后作業手臂包括三個自由度,第一個自由度為后工作頭移動關節,作用是帶動其上的后工作頭靠近待拆卸的螺栓六角頭,待前作業手臂旋開螺母后拉出螺栓:第二個自由度為回轉關節,作用是帶動后工作頭旋轉到指定位置:第三個自由度為夾緊關節,作用是當工作頭靠近待拆卸的螺栓六角頭后夾緊螺栓六角頭。另外在旋轉關節和夾緊關節之間設計一個彈性關節,作用是被動適應后工作頭與待拆卸螺栓六角頭的位置關系。

2.2懸垂絕緣子串更換裝置作業流程

依據輸電線路懸垂絕緣子串的環境特點和更換任務特點,絕緣子串更換裝置作業流程如下:

第一步,安裝固定安裝支架。將固定安裝支架吊裝到待作業的輸電線路桿塔上,然后將安裝座連接到待作業絕緣子串上方的塔材上,再將第一絕緣桿和第二絕緣桿通過第一連接頭及第二連接頭連接到輸電線路的導線上。

第二步,安裝其余作業裝置到固定安裝支架上。將前作業手臂和后作業手臂安裝在爬行驅動機構上,然后吊裝上塔:吊裝上塔之后將第一爬行驅動輪、第二爬行驅動輪、第一輔助支撐輪及第二輔助支撐輪等四個爬行輪安裝在第一絕緣桿和第二絕緣桿之間。

第三步,作業裝置爬行到位。同時控制第一爬行驅動電機和第二爬行驅動電機轉動,帶動作業裝置沿第一絕緣桿和第二絕緣桿向下爬行,爬行到預定作業位置后停止動作。

第四步,進行拆卸作業。前作業手臂和后作業手臂雙臂協調進行作業,前作業手臂的前工作頭旋轉關節前端的六角套筒套住待拆卸螺母,同時后作業手臂的后工作頭夾緊關節前端夾持機構夾住待拆卸螺栓的六角頭,旋轉關節旋轉旋下螺母,然后作業手臂各關節動作抽出金具連接螺栓。

第五步,完成作業。完成拆卸作業后,作業裝置爬行到初始位置,輔助更換懸垂絕緣子串作業結束。

3懸垂絕緣子串更換裝置結構設計

3.1固定安裝支架設計

固定安裝支架結構示意圖如圖3所示,由安裝座、第一絕緣桿、第二絕緣桿、第一連接頭和第二連接頭組成。安裝座固定在待作業桿塔楷材上:第一絕緣桿和第二絕緣桿一端固連在安裝座上,另一端分別通過第一連接頭和第二連接頭連接在待更換懸垂絕緣子串下方的導線上。這樣固定安裝支架形成一個框形封閉結構,是爬行驅動機構及前作業手臂和后作業手臂進行作業的基礎。

3.2爬行驅動機構設計

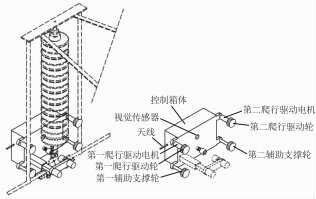

爬行驅動機構結構示意圖如圖4所示,包括控制箱體、視覺傳感器、天線、第一爬行驅動電機、第一爬行驅動輪、第一輔助支撐輪、第二爬行驅動電機、第二爬行驅動輪、第二輔助支撐輪?？刂葡潴w是爬行驅動機構中其余部件的安裝基礎:視覺傳感器安裝在控制箱體上,其作用是引導前作業手臂和后作業手臂進行拆卸金具螺栓作業:天線安裝在控制箱體側面,其作用是進行控制信號的無線傳輸:第一爬行驅動電機和第二爬行驅動電機安裝在控制箱體底板上,二者同時動作時能夠帶動整個裝置沿第一絕緣桿和第二絕緣桿上下爬行:第一爬行驅動輪和第二爬行驅動輪分別連接在第一爬行驅動電機和第二爬行驅動電機上,并且能在第一絕緣桿和第二絕緣桿上滾動爬行:第一輔助支撐輪和第二輔助支撐輪安裝在控制箱體底板上,能在第一絕緣桿和第二絕緣桿上滾動爬行。

圖4 爬行驅動機構結構示意圖

3.3前作業手臂設計

前作業手臂結構示意圖如圖5所示,包括前工作頭移動關節、前工作頭彈性關節和前工作頭旋轉關節。前工作頭移動關節安裝在控制箱體底板上,其作用是使前工作頭旋轉關節靠近或遠離待拆卸螺母:前工作頭彈性關節用于連接前工作頭移動關節和前工作頭旋轉關節,其作用是被動適應前工作頭旋轉關節與待拆卸螺母的位置關系:前工作頭旋轉關節前端是一個六角套筒,通過前工作頭移動關節移動能夠抵住待拆卸螺母,然后前端的六角套筒旋轉旋開待拆卸螺母。

3.4后作業手臂設計

如圖6所示,后作業手臂包括后工作頭連接座、后工作頭移動關節、后工作頭回轉關節驅動電機、連接支撐板、后工作頭夾緊關節驅動電機、后工作頭彈性關節、后工作頭夾緊關節。后工作頭連接座安裝在控制箱體底板上,是后作業手臂的安裝基座;后工作頭移動關節連接后工作頭連接座,其作用是使后工作頭夾緊關節靠近或遠離待拆卸螺栓的六角頭;后工作頭回轉關節驅動電機與后工作頭移動關節連接,驅動連接支撐板帶動后工作頭夾緊關節旋轉;連接支撐板用于連接后工作頭回轉關節驅動電機和后工作頭夾緊關節驅動電機;后工作頭夾緊關節驅動電機安裝在連接支撐板,其作用是用于驅動后工作頭夾緊關節的夾緊與松開;后工作頭彈性關節用于連接后工作頭夾緊關節驅動電機和后工作頭夾緊關節,其作用是被動適應后工作頭夾緊關節與待拆卸螺檢六角頭的位置關系;后工作頭夾緊關節前端是一個夾持機構,在后工作頭夾緊關節驅動電機驅動下能夠夾住待拆卸螺栓的六角頭,待前工作頭旋轉關節旋下金具連接螺栓的螺母后,后工作頭夾緊關節夾住待拆卸螺栓的六角頭在后工作頭移動關節帶動下抽出金具連接螺栓。

圖6 后作業手臂結構示意圖

4結論

針對更換懸垂絕緣子操作任務的實際需求,本文提出了一種新型輸電線路懸垂絕緣子串更換裝置。本裝置具有結構簡單、安全性好、作業方式簡單、作業效率高等特點,而且可適應不同尺寸的多種類型懸垂絕緣子串,具有一定的實用價值。該裝置的特點如下:

(1)對不同類型的懸垂絕緣子串適應能力強。本裝置爬行移動方式不依賴絕緣子串本體,可適應不同尺寸的多種類型懸垂絕緣子串。

(2)對絕緣子串表面無磨損。由于爬行驅動部分不接觸絕緣子串,因此對絕緣子表面不會造成磨損。
