引言

消毒工藝是凈水處理過程中至關重要的環節,通過消毒殺死對人體有害的病原菌和致病微生物,從而達到飲用水的標準。消毒的方法有很多,加氯是較為常用的一種。某自來水廠舊加氯系統一直采用手動調節加氯機投加氯氣的方式來進行水消毒處理,這種手動投加氯氣的方式存在投加效率低下、影響水質的問題。與此同時,經過十余年的使用,加氯機已出現了老化的情況,存在著極大的安全隱患?；谝陨蠁栴},該自來水廠對加氯系統進行了遠程控制改造,保證了氯氣準確安全的投加,既得到了良好的出水水質,又消除了安全隱患,并取得了較好的經濟效益。

1加氯系統總體改造設計

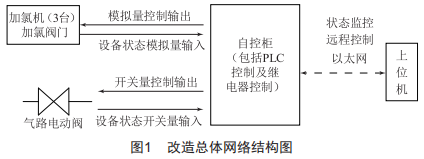

由于目前被廣泛采用的PID控制加氯法對水質參數變化反饋存在滯后的現象,當原水參數突變時,往往達不到預期的控制效果[3]?；谏鲜鲈?新加氯系統創新改造設計為在上位機運用Genesis64組態軟件,通過以太網通信的方式控制施耐德Premium系列TsxP573634M型號PLC對3臺全新w&T牌加氯機的加氯閥門進行模擬量控制輸出,從而控制加氯量:對加氯系統中氣路電動閥門進行開關量控制輸出,從而控制氯氣閥門的開關,最終實現遠程控制加氯機投加氯氣的目的。改造總體網絡結構示意圖如圖1所示。

2PLC在加氯系統中的運用

施耐德Premium系列PLC具有處理功能強大、運行速度快、價格適中等優點。本次加氯系統改造采用了施耐德Premium系列TsxP573634M型號PLC作為處理器對現場加氯機及氣路電動閥進行控制,通過現場總線與設備連接,將上位機的指令經過運算后輸出控制加氯機或電動閥,實現系統遠程控制。

根據加氯機、電動閥、壓力表的功能以及加氯系統的實際要求,新加氯系統設計了3點模擬量輸出(Ao)、3點模擬量輸入(AI)、7點數字量輸出(Do)、38點數字量輸入(DI),選擇型號為TsxDEY32D2K的數字量輸入模塊、TsxDsY32T2K的數字量輸出模塊、TsxAEY8l0的模擬量輸入模塊以及型號為TsxAsY8l0的模擬量輸出模塊。

PLC編程軟件采用的是施耐德的UnityProxL5.0編程軟件,該軟件是施耐德PLC編程的統一平臺,支持昆騰、Premium、M340等系列PLC的程序編寫:同時支持梯形圖、結構化文本、順序功能圖等方式的程序編寫方式。本項目中使用了結構化文本(sT)作為編程語法,使代碼編寫緊湊、清晰可讀。以下為加氯系統實際硬件配置圖(圖2)及PLC程序圖(圖3)。

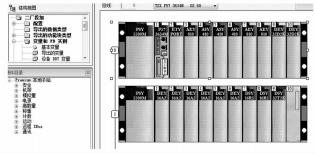

圖2UnityPro界面一實際硬件配置圖

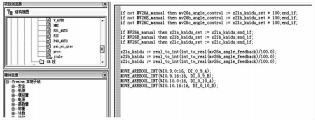

圖3PLC程序圖

3Genesis64組態軟件在加氯系統中的運用

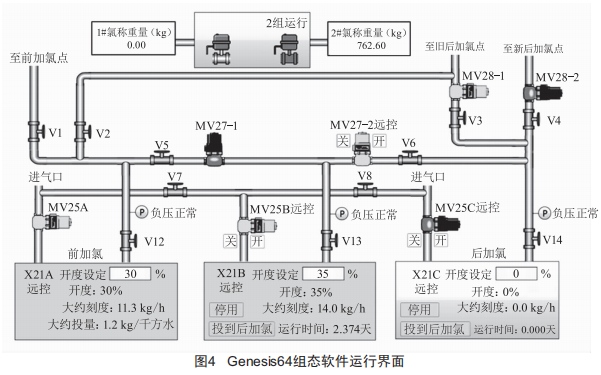

本次加氯系統改造選用了Genesis64工業組態軟件作為上位機監控軟件,其運行界面如圖4所示。上位機與PLC通過以太網通信,需要設置PLC和上位機的IP地址以及網關。上位機作為MoDBUs/TCP主站,PLC作為MoDBUs/TCP從站。PLC將變量以及I/o變量等打包到內存字(%Mw類型),%Mw類型地址再映射為MoDBUs地址,通過MoDBUs地址與Genesis64組態軟件中的控件進行綁定,上位機最終實現Genesis64組態軟件對加氯機、電動閥的遠程輸出控制以及對加氯機、電動閥狀態的輸入監視。

4結語

隨著水處理技術的不斷發展以及自來水廠自動化程度的不斷深入,pLC與上位機組態軟件在自來水廠自動化系統中的應用越來越普遍,這為自來水廠的自動化及無人值守化提供了重要保障。該自來水廠加氯系統自動化改造至今,加氯系統能在不同水質、水量情況下正常工作,加氯系統運行穩定,加氯效果良好,保證了優質、安全供水。同時,在上位機運用Genesis64組態軟件遠程控制氯氣投加設備的方式,解決了投加效率低下、影響水質的問題,消除了設備老化產生的安全隱患,大大提高了自來水廠的氯氣投加保障水平。
