引言

在醫藥、疫苗、美容產品的生產過程中,藥品都裝在西林瓶或者安甑瓶中,根據西林瓶或者安甑瓶的規格,將它們包裝在相應尺寸的小盒內。對于小盒的包裝大致分為兩種方式:一種是采用專門的裝盒機將一定數量的小盒包裝在中盒內,這種方式需要的包裝材料比較多,而且監管碼的掃描不容易實現自動化,無法提高包裝速度:另一種方法是通過裹包機將一定數量的小盒用高分子材料(薄膜)包裹在一起,不僅簡單易操作,而且透明的薄膜方便了監管碼的掃描。

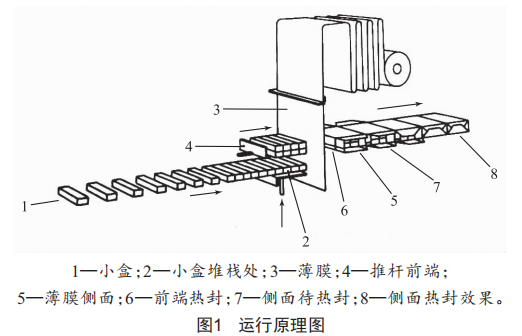

CAM公司生產的G35全自動裹包機通過電氣控制對小盒進行堆棧及位置變化,使小盒排列為一隊,再通過機械控制將堆棧結束的小盒與裁斷的薄膜推至預定軌道,進行熱封,如圖1所示。以十小盒裹一包為例,從小盒進入傳送帶到熱封結束只需要10s左右。這種包裝方式用薄膜代替中盒,減少了紙盒的使用,也使得包裝變得快速、便捷?？焖袤w現在提高了包裝速度,節約了包裝時間:便捷體現在取代了傳統的手動監管碼掃描方式,掃描槍可透過薄膜進行監管碼掃描,不僅實現了自動化,也減少了人為掃描可能出現的差錯。

1G35裹包機的工作原理

根據小盒的寬度和高度確定軌道的寬度和軌道上壓板的高度,根據小盒堆棧的數量確定熱封膜的長度,通過機械調整將薄膜的整體位置調整至軌道中間,這樣是為了保證兩端的膜長度相等,方便熱封。設備運行時,裁膜刀和上端夾子的初始位置在最高點,薄膜被上端夾子夾住,裁膜刀經過半個行程,由最高點將膜拉至最低點(下行),薄膜進入下端的夾子內,夾子閉合。此時,上端夾子松開,裁膜刀再經過半個行程,由最低點上升至最高點(上行),等待堆棧完成的小盒推入。當推桿將小盒推進軌道時,裁膜刀將薄膜裁斷,小盒前端將薄膜一起推進軌道,然后對薄膜兩端的部分及小盒兩側進行熱封。

2影響設備裹膜的因素

2.1推桿的行程

推桿的行程直接影響封膜。如果推桿的行程短,堆棧完成的小盒沒有被推到預定軌道內,當推桿退回時,未進入軌道的小盒由于沒有受到上壓板的作用力而散開,與熱封頭發生碰撞,不僅會破壞制品,還會損壞熱封頭:如果推桿的行程長,小盒的位置距離熱封頭太遠,導致熱封頭接觸不到薄膜,將無法進行熱封,出現散包的情況。

解決方法1:調節凸輪與擺臂處的連桿位置,增加或者減少擺臂的幅度,從而增加或者減少推桿的行程(此法必須由維修人員或者廠家工程師來操作)。

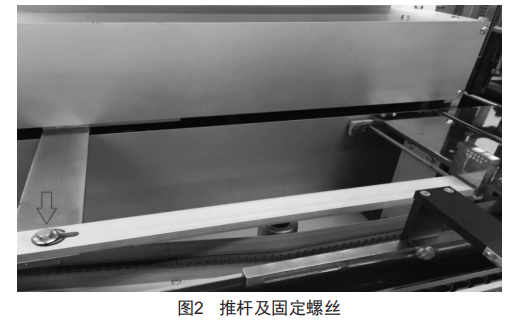

解決方法2:對推桿的行程進行微調。松開圖2箭頭處的螺絲,根據實際情況將推桿前移或者后移,需要注意的是,每次移動量不能太大,否則會對推桿和制品造成損壞。切記每次調節結束后,先通過手動盤車確定位置合適,再開機運行。

2.2下端膜夾子

機械位置保持不變的情況下,裁膜刀的行程不變,因此下端夾子的位置至關重要。偏高或者偏低都會直接影響封膜。如果夾子的位置偏高,裁膜刀到達最低點的位置會碰到夾子,薄膜無法進入夾子,還會對下端夾子造成損壞。G35裹包機在生產過程中出現過夾子被裁膜刀碰彎的情況,不得不更換夾子,因此必須避免這種情況發生。需要注意的是,更換完夾子后,必須手動盤車裁膜刀至最低點,確認夾子沒有與裁膜刀接觸,方可開機運行。

夾子的位置偏低,裁膜刀下行時,薄膜無法進入夾子,處于松動狀態:裁膜刀上行時,由于靜電的作用,吸附在裁膜刀上的薄膜會被拉起來,小盒推進時,沒有將薄膜一起推入軌道內,就會出現散包的情況。

另外,如果下端夾子張開的角度較小,薄膜沒有進入夾子,也會出現上述散包的情況。

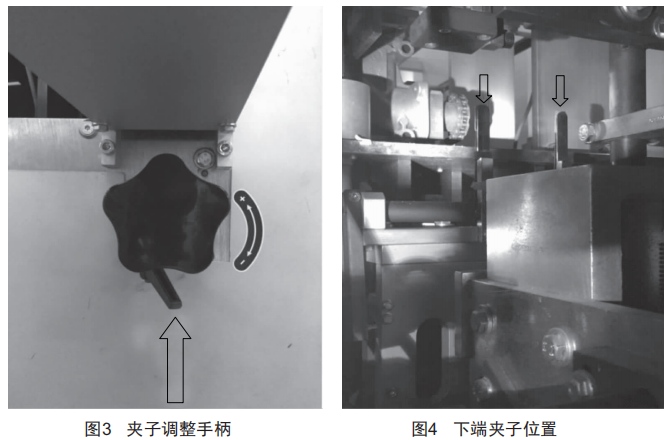

解決方法1:膜夾子位置偏高時,首先松開膜夾子的鎖緊螺絲,如圖3所示,使夾子處于最低點,然后手動盤車裁膜刀至最低點,再將膜夾子調整至合適位置,即裁膜刀沒有碰到夾子且薄膜正好被夾住,然后鎖緊螺絲。圖4箭頭所指為下端夾子的位置。

解決方法2:膜夾子位置偏低時,手動盤車裁膜刀至最低點,松開膜夾子的鎖緊螺絲,將膜夾子上調至裁膜刀沒有碰到夾子且薄膜正好被夾住的位置,然后鎖緊螺絲。

2.3裁膜刀

裁膜刀也影響封膜。裁膜刀的工作原理:上刀頭位置固定不變,下刀頭通過機械控制做往復圓弧運動,當圓弧運動到達最高點時,經過上刀頭的最低點,由于它們之間的縫隙小于薄膜的厚度,下刀頭劃過薄膜的瞬間,將薄膜裁斷。裁膜與推盒兩個動作相互配合,當盒子推進來時,薄膜正好被裁斷,隨著盒子一起進入軌道。

由于設備長時間運行,裁膜刀變鈍不可避免。當小盒推進時,薄膜沒有被裁斷,小盒推進時,下端的薄膜先被拉起來進入上壓板,隨著摩擦力的增大,上端的薄膜被強行拉斷,這樣就導致覆蓋在小盒上面的薄膜多,下面薄膜少,接頭未重合,無法熱封,出現散包。出現這種情況,如果不及時解決,會造成推桿過載或者小盒被擠壓變形,最終損壞制品。

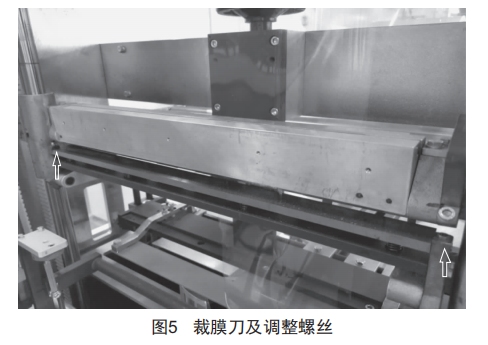

解決方法1:調整下刀頭的位置。通過調節刀頭兩端的螺絲,即圖5中箭頭處,使下刀頭與上刀頭完美配合,避免發生強行拉膜的情況,延長裁膜刀使用壽命。

解決方法2:及時更換裁膜刀并將裁膜刀調整至理想狀態下,既不影響裁膜效果,又能減少刀頭的磨損,延長裁膜刀的使用壽命。

2.4上壓板

上壓板的位置也是影響裹膜的重要因素。它的作用一方面是壓住小盒,防止小盒在推桿退回時彈出,因?yàn)槭畟€(gè)小盒在推桿松開的一瞬間會向外彈:另一方面是給薄膜提供摩擦力,使得薄膜能夠順利地從下端夾子中出來。如果上壓板與小盒之間的縫隙太大,小盒推進時薄膜和上壓板沒有產生摩擦力,沒有將薄膜壓平整,熱封后,會出現褶皺的情況,影響監管碼掃描:還會影響薄膜從夾子中出來的時機,由于沒有摩擦力或摩擦力太小,導致覆蓋在盒子上面的膜多,下面的膜少,薄膜兩端的接頭達不到熱封的位置,無法熱封,出現散包或裹包不平整的現象。另外,小盒沒有被上壓板壓住會膨脹彈出,這樣會對制品和設備造成損壞,因此必須避免這種情況的發生。

上壓板如果低于小盒的高度,小盒無法被推進軌道,就會導致推桿過載從而停機。因此,上壓板的位置絕對不能低于小盒的高度。必須將它調節到合適位置,既壓住小盒又能為薄膜提供摩擦力,這樣才能保證裹膜平整、美觀,不影響后面工序。

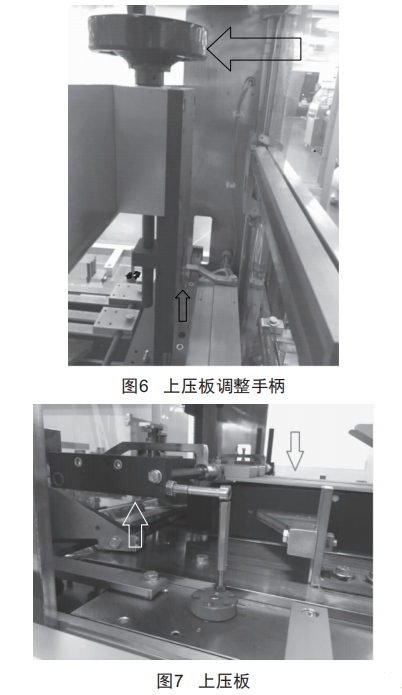

解決方法1:如果出現散包,觀察小盒進入軌道時與上壓板之間的間隙,對上壓板進行微調,首先放一個小盒在軌道內,然后松開鎖緊螺絲,如圖6箭頭所示,轉動手動輪使上壓板剛好壓在小盒上面即可。圖7為上壓板。

2.5溫度

熱封溫度同樣影響著封膜。由于高分子材料(薄膜)沒有確定的熔點,只是一個熔融溫度范圍,即在固相與液相之間有一個溫度區域,當加熱到該溫度區域時,薄膜進入熔融狀態。高分子材料的粘流溫度及分解溫度是熱封的下限和上限,這兩個溫度的差值大小是衡量材料熱封難易的重要因素。因此,在運行中,需要將溫度調整在一個合適的范圍內,使得薄膜可以順利地粘合。

3結語

通過對G35全自動裹包機特點的介紹以及機械位置影響裹膜因素的分析,可以幫助維修人員進一步了解該設備。故障的表現形式通常只有一種,但造成故障的因素卻有很多,這就要求我們對設備要有更加深入的了解,才能在設備出現問題時,準確地分析問題,鎖定問題,并快速地解決問題。
