一、無溶劑復合機介紹

無溶劑復合機是采用無溶劑型膠黏劑將兩種或多種基材復合在一起的設備，最早起源于歐洲的工藝，具有安全，環保、衛生、高效、節能等特點，因此該設備適用范圍廣泛，尤其在食品、藥品包裝領域中更是占據重要位置。

二、客戶需求

在江蘇某包裝機械設備的公司，客戶的無溶劑復合機為兩層復合，單工位收放卷結構。針對該設備的控制系統提出了以下需求：

恒張力控制;高控制精度;高響應速度;提升整體效率;節省柜體空間

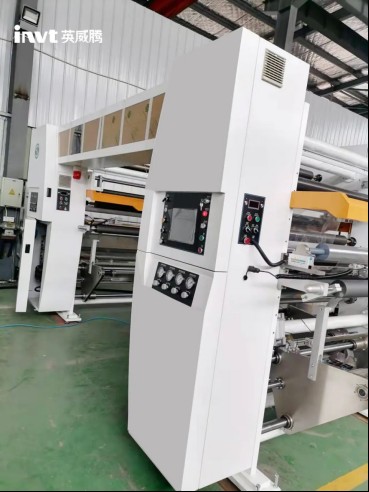

圖一 設備圖

三、英威騰方案

針對客戶上述需求，英威騰為客戶提供HMI+ AX系列可編程控制器+ Goodrive600系列高性能多傳動變頻器的系統解決方案，該方案具有張力控制性能優異、響應速度快、集成度高、布線美觀等特點。

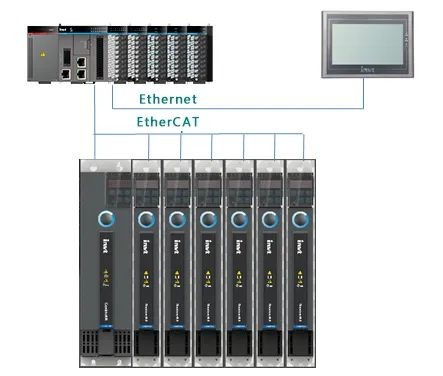

圖二 方案系統圖

AX系列產品特點：

● 控制器采用ST高級語言編程，編程和調試效率高。

● EtherCAT總線控制，響應快，工藝效果再次提升。

● 內置工藝包，復雜控制，化繁為簡。

Goodrive600產品特點：

● 速度控制精度高：開環應用可達到±0.2%，閉環應用可達到±0.02%。

● 等高等深書本型模塊設計，支持多臺并排緊貼式安裝，節省成柜空間。

● 共直流母線方案實現能量內部流動，提升系統電能效率，實現節能。

● 快速集成：快速搭接DC母排設計，快捷并機操作，節省配線工時和成本。值

四、客戶價值

01節能達20%

通過共直流母線方案實現能量內部流動，相比常規方案節能超過20%。

02整體效率提升30%

采用EtherCAT高速工業總線通訊，完美的實現了張力、速度的穩定輸出，并可實時調整，將收放卷速度提升了30%。

03柜體空間節省40%

Goodrive600系列變頻器緊貼式安裝，相比常規變頻器節省了40%的成柜空間。

04穩定精準

● 收卷張力穩定，收卷料不跑偏。

● 整體線速度穩定，不會造成料松或拉伸。

● 放卷張力目標值可根據卷徑變化實時變化。

● 牽引輥可實時調整送料速度頻率，料不拉伸或松動。
