基于ANSYS的鋰電池涂布機模頭應用分析
引言
我國鋰電池行業從20世紀90年代后期才開始興起。早期設備大部分依賴國外進口,并且國外的鋰電池設備企業對國內電芯廠家進行了技術封鎖。隨著國家對新能源產業的重視,企業研發資金的投入,技術人員的不斷鉆研,國內鋰電池設備技術逐步地發展起來。鋰電池前端設備主要負責電池正負極片的漿料涂布和分條處理,其中正負極漿料在基材上涂布厚度的均勻性,是電池穩定性的決定性因素之一。本文的研究對象涂布模頭,正是安裝在鋰電池前端設備涂布機上的核心零部件。
1國內外涂布機模頭相關研究綜述
伴隨著市場對鋰電池全自動設備的需求,1990年,日本Kaido公司成功開發出鋰電池卷繞機。1999年,韓國Koem公司也成功開發出鋰離子電池卷繞機和鋰離子電池裝配機,成功促使鋰離子電池卷繞機價格下降,降低了電池廠家進入的門檻,擴大了自動化設備的市場普及率。
進入21世紀以后,國內的鋰電池設備生產商在借鑒國外現有技術的基礎上,結合國內的實際情況,逐漸在鋰電池生產設備領域發展起來。涂布模頭是關系到涂布設備精度和穩定性的核心部件,其市場前景非常廣闊。目前,國外知名的涂布模頭廠家有日本三菱、美國EDI、韓國希歐泰克、德國Coatema。長期以來,鋰電池極片涂布模頭的市場一直被這些開發較早的國外廠家占據。
而對于涂布模頭的產業化,國內企業由于技術研發經驗不足,同時在機械的精密加工方法上存在一定的技術難題,導致國產模頭在精度性能以及產品的穩定性上一直達不到國外先進技術水平。據了解,三菱公司的涂布模頭涂布厚度精度可以做到士1μm,但國產模頭的涂布厚度精度只能達到士3μm左右。在使用性方面,國外模頭很少出現問題,而國產模頭的穩定性較差,這也是國內鋰電池生產廠家優先選擇進口模頭的重要原因。
2基于ANSYS軟件對涂布模頭的仿真模擬及優化
下面首先針對目前國內市場上常規的擠壓式雙腔涂布模頭進行仿真模擬分析(圖1),得出相應的模頭出口端的漿料流動速度曲線。然后,針對曲線中出現的較大速度偏移點進行原因分析,嘗試通過改變漿料入口速度、模頭條縫間隙、墊片出口位的斜口尺寸等來分別進行模擬分析,嘗試尋找能夠得到均勻性更高的出口漿料速度曲線的參數,以便進一步提高涂層厚度的均勻一致性。

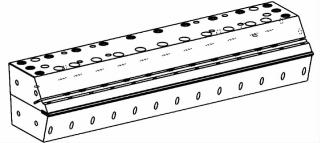

圖1 擠壓式雙腔涂布模頭模型圖
2.1基于ANSYS對雙腔涂布模頭的仿真模擬
以鋰電池極片涂布漿料特性來確定輸入?yún)?shù),漿料的密度為2100kg/m3,黏度為6Pa·S(6000cP),設置漿料入口速度為0.02m/S,出口處壓力設置為一個標準大氣壓101325Pa。
本文將用ANSYS18.0對涂布模頭進行流體動力學仿真分析,Tecplot處理數據,步驟如下:
(1)將雙腔式涂布模頭模型另存為中間格式Stp文件。
(2)用SpaceClaim(SCDM)打開轉換成Stp格式的三維模型并抽取內流模型體積。
(3)在SpaceClaim界面下啟動ANSYSworkbench,進入workbench平臺,在左側Toolbox中啟動MeSh模塊,關聯Geometry模型,雙擊MeSh進入到Mechanical界面,在Mechanical界面選中進出口兩個端面,分別命名進口端為inlet,出口端為outlet。
(4)右鍵MeSh插入Method,網格劃分方法選擇Multizone,在DetailofMultizone下找到Advanced,把Advanced下writeICEMCFDFileS設置選項改為Interactive,右擊MeSh,選擇GenerateMeSh,系統自動啟動并進入ICEMCFD軟件,在ICEMCFD軟件中通過Block將模型劃分多塊、0型切分、整體網格尺寸控制等功能,得到六面體網格模型,在MeSh下顯示六面體網格。
(5)關閉Mechanical回到workbench平臺,在界面右側Toolbox雙擊FluidFlow(Fluent),將畫好網格的MeSh模塊關聯到Fluent下的MeSh,更新MeSh模塊后再更新Fluent下的MeSh,更新完成后雙擊Setup,啟動設置界面的ProceSSing0ptionS設置Parallel,啟動多核心并行計算,點0K進入Fluent軟件界面。
(6)在Fluent界面保存工程文件,系統自動生成.dat和.caS的數據文件,打開Tecplot軟件,在軟件界面左側Plot窗口把默認的3DCarteSian改為xYLine,彈出CreateMappingS,在x-AxiS和Y-AxiS分別選擇想要的繪圖變量。
(7)利用Tecplot以涂布模頭出口斷面的中心線上取點抓取漿料流速的數據。

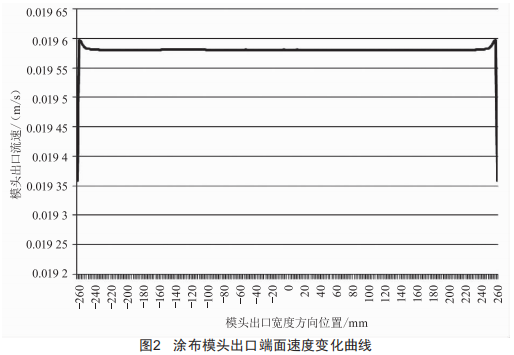

如圖2所示,從得到的出口處速度曲線來看,出口端面的速度整體來說比較均勻,在出口面的兩端出現突起,顯示最大流速為0.019579m/S。漿料出口處的流速和涂布厚度成正比,由此可知,速度快會導致漿料在基材上的兩端比起中間的涂布層較厚。
在銀壓工藝中,壓力載荷首先接觸的是兩端因速度較快而產生的涂布層厚度較厚部分,先把這部分壓實到一定程度后才會對中間平坦處進行壓實作用,這樣就會影響到中間厚度均勻?qū)拥膲簩?shí)質量。
而理想的速度曲線應該消除尖角部分,即壓力載荷首先接觸的是涂布厚度較為均勻的中間涂布層,這樣可以充分利用壓力載荷對絕大部分涂布表面進行更有效的壓實作業,從而保證壓實后的面密度質量。
2.2改變參數,基于ANSYS仿真分析模頭出口流速變化
根據雙腔涂布模頭的仿真模擬分析結果,下面從改變漿料入口流速、條縫間隙、墊片形狀來分別進行仿真模擬分析,從而達到優化涂層厚度均勻性的研究目的。基于漿料密度2100kg/m3,黏度6Pa·S(6000cP),設置漿料入口速度0.02m/S,出口壓力為一個標準大氣壓101325Pa,條縫間隙0.3mm,出口處墊片斜角0o為原始模型,改變?nèi)肟谒俣确謩e為0.04m/S、0.06m/S,改變墊片厚度分別為0.5mm、1mm、5mm,最后改變墊片形狀來分別進行仿真模擬分析。經過一系列的仿真模擬分析,在保持原始輸入條件不變的情況下,發現當墊片的出口處斜角角度為5×0.5o時,所得到的速度曲線顯示速度均勻性最好,達到了優化厚度均勻性的目的。

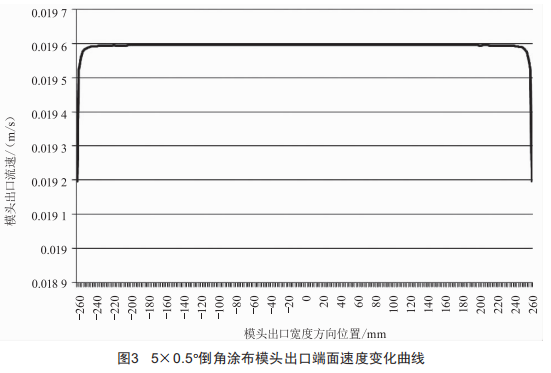

采用以上分析步驟,利用Tecplot以涂布模頭出口斷面的中心線上取點抓取漿料流速的數據,得到出口速度變化曲線如圖3所示。
從圖3可以看出,當墊片斜角角度設置為5×0.5o時,兩端曲線的寬度方向已基本和0o原始數據時接近,并且是處于中間速度均勻涂層的下方,不會影響到銀壓后的壓實質量,達到了優化出口端速度曲線的目的。
3涂布厚度均勻性的驗證
參考上面的仿真模擬分析結果,在一個鋰電池生產廠家的涂布車間,利用涂布機生產設備、激光在線測厚系統搭建一個實驗系統,保持原有涂布參數不變,在原有的0o無倒角的墊片出口處上增加一個5×0.5o的斜角,安裝到涂布機進行生產測試,對產出的極片涂布的漿料厚度進行激光在線測厚,得出涂布厚度數據,驗證是否和模擬分析得到的速度曲線相吻合。

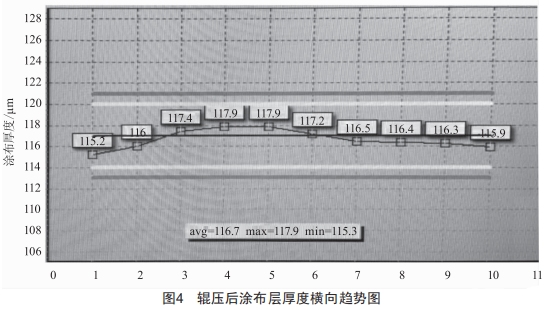

針對涂布層寬度方向取10個點,激光在線測厚儀檢測得出的厚度橫向趨勢圖如圖4所示。可以看到,涂布厚度最大為117.9μm,最小為115.2μm,厚度平均值為116.7μm,涂布厚度精度范圍可達到士1.4μm,接近國際先進水平。其中最小厚度基本處于兩端,最大厚度偏向于中間位置。
4結語
綜上所述,實驗結果和仿真模擬的墊片出口兩端增加5×0.5°斜角的速度曲線形狀結果對應一致,實驗驗證的涂布厚度結果和仿真模擬的速度曲線基本吻合。
