引言

永磁同步電機是一個多變量系統,具有時變、強耦合、非線性的特點,主要應用于高速加工中心和數控機床,直線電機進給系統可以直接提供推力給負載,不需要任何中間的機械傳動結構,使用它可大大提高機床進給驅動的速度、精度和效率。相比傳統的驅動方式,直線電機進給系統具有很大的優點:直線電機提供的加速度更大,能有效縮短加速和減速時間,提高響應速度;由于省去了中間傳動環節,進給系統的傳動剛度提高了,使得進給系統的定位精度和傳動精度也得到了提高,同時省去了容易出現問題的集電環和碳刷,進給系統的結構也得到了簡化,降低了產品成本,系統運行穩定性得到了提高,維護變得更為簡單,提高了運行的效率和可靠性。

1XJT系列永磁同步直線電機技術特點

交流永磁同步伺服系統由控制系統、伺服驅動器和電機組成,相比其他交流伺服系統,交流永磁同步伺服系統的區別主要體現在電機上,即交流永磁同步電機。永磁同步電機的結構包括定子、轉子和端蓋等幾部分,與其他電機相比,xJT系列永磁同步電機主要有以下技術特點:

(1)采用高性能欽鐵硼磁材料,體積小,推力密度高,過載能力強。

(2)采用直線驅動,具有高剛性,全閉環,可實現高精度運行。

(3)采用水冷結構,具有高推重比,可實現更大加速度的高速運行。

(4)采用模塊化設計,運動行程可無限擴展,應用領域廣。

(5)重量輕,可靠性高。

由于該系列永磁同步直線電機兼有直線電機和永磁電機的雙重優點,加上材料性能不斷提高,更加適用于直線電機驅動技術,因而成為構成高速、高精度直線進給系統的首選機型,在高速、高精度數控機床中的應用越來越廣泛。下面主要分析永磁同步直線電機在高檔數控機床上的應用。

2永磁同步直線電機在高檔數控機床上的應用技術分析

由于永磁同步直線電機本身具有較強磁性,其在高檔數控機床上應用存在一些特異性的技術問題,需要合理解決。

2.1減少磁吸力

永磁同步直線電機在動子與定子之間會產生一個垂直于進給運動方向的法向磁吸力,法向磁吸力是電機可提供持續推力的10倍左右。磁吸一般存在于定子與動子、定子與安裝件之間,無論電機動子中是否通電,法向磁吸力都存在。磁吸力的存在會引起直線導軌承受力增加,導致承受垂向力的直線導軌變形,一定程度上直接影響了數控機床的加工精度。另外,法向磁吸力也會增大導軌與滑塊之間的壓力,使得兩者之間產生較大的移動摩擦力,摩擦力達到一定的數值,就會產生推力波動,降低數控機床的動態性能。因此,永磁同步直線電機應用在高檔數控機床上,合理減小電機的磁吸力是一個需要重點解決的技術問題。廣州數控研發的xJT系列永磁同步直線電機將電機動子、定子與機床直線導軌副結合起來設計,解決法向磁吸力引起的問題,利用動子與定子之間的法向磁吸力來實現兩個永磁同步直線電機法向磁吸力水平方向的分力抵消為零。

2.2抗干擾問題

由于永磁同步直線電機驅動系統沒有中間傳動環節,容易受到很多因素的干擾,如工件質量、切削力的變化能直接作用于電機。所以,應用在高檔機床上的永磁同步直線電機需要控制器具有較強的抗干擾能力和穩定性。目前,可以通過控制所需信號的其他部件遠離直線電機磁場區域,減少干擾;另外,直線電機驅動的機床必須采用全閉環控制,從而確?？刂葡到y(tǒng)的穩定性。

2.3發熱問題

永磁同步直線電機在工作狀態下線圈會發熱,將產生很大的熱量。由于電機通常安裝在數控機床內部,永磁同步直線電機的繞組、鐵芯就位于機床導軌附近,空間較小,散熱困難,過高的熱量將使導軌產生熱變形,影響機床的工作精度。所以在直線電機驅動技術的應用中,散熱問題處理也是至關重要的一個技術問題。目前常用的冷卻措施為水冷,在直線電機動子內注入冷卻水,水流在動子線圈繞組旁的冷卻水套迂回流出,隨即帶走熱量。需要注意的是,具體的冷卻參數需根據實際應用過程中的電機參數及其要求而定。

3永磁同步直線電機的具體應用案例

下面以精度要求較高的高速外圓磨床為例,對永磁同步直線電機的實際應用狀況做詳細論述。該高速外圓磨床采用的是廣州數控新研發生產的xJT系列永磁同步直線電機,這種電機的最大特點就是在運轉過程中的全數字化,x軸采用直線電機與光柵尺閉環控制,具有非常強大的過載能力和速度調節能力,且該控制方式具有極高的定位精度,同時避免了傳統驅動方式產生的磨損問題。對于轉速和轉矩能夠做到很好的解耦獨立控制,幫助客戶更容易地控制尺寸,降低用戶后續使用成本。其安裝尺寸精度控制:初級線圈與次級磁板的尺寸間隙為1.3,初級線圈與次級磁板安裝的平面度為0.1,初級線圈與次級磁板安裝面的平行度為0.1,初級線圈與次級磁板中心線平行度為0.2。

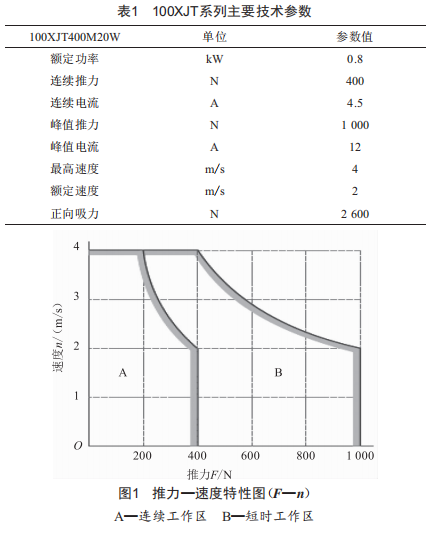

xJT系列永磁同步直線電機也滿足了高速外圓磨床的高速磨削要求,保證了其在超負荷運轉的狀態下也能夠維持機器運作的平穩。100xJT系列具體參數說明如表1所示,對應的推力一速度特性圖如圖1所示。

從表1中的具體參數要求和圖1中的推力一速度特性我們可以看出,xJT系列永磁同步直線電機的應用,能夠全面滿足外圓磨床的相關要求,同時還能確保設備的整體工作效率、工作穩定性和控制精度的全面提升。

4結語

永磁同步直線電機在高檔數控機床上的應用已呈加速增長態勢,其進給驅動方案在性能的許多方面都要優于步進電機驅動方案,然而直線電機直接驅動系統在高檔數控機床上的應用存在一些技術問題,需要逐漸完善電機使用及維護等其他配套技術,提高電機的運轉能力。
