引言

喂料稱量工序以往都是采用人工來完成的,自動化程度低,且勞動強度大,但隨著近幾年設備技術的發展,企業在新建項目或改造項目中都以自動化、智能化為目標來實現自動喂料稱量連續化生產,其對于大品種的生產及應用優勢尤為明顯。然而喂料稱量系統的料桶周轉效率至關重要,料桶周轉不順暢易造成上下游設備待工,生產整線效率低,設備故障率高。

1背景

1.1整線效率較低

由于整線設備屬于非標定制,根據我方生產工藝要求,物料從帶式干燥機出來,通過輸送帶及稱量控制系統進行喂料,料桶通過向道車在喂料站及暫存區來回駁接(圖1),向道車從取料到換桶的過程需要花費3min,由于換桶時間過長,經常造成上游設備(帶式干燥機)停機,導致整線生產不連續,生產效率低下。

1.2喂料機經常堵料

在換料桶時,因向道車裝載、轉運過程需要大約2min時間,這時上游設備(帶式干燥機)還在一直出料,而喂料機處于停止工作狀態,物料就隨著時間流逝積壓在喂料機的一側,再次啟動喂料機時容易出現積料太多造成喂料機一側堵塞的情況(圖2),需重新清理物料方可進行生產。

1.3輸送帶故障頻繁

帶式干燥機出料口輸送帶會由于下游設備(喂料機)周轉料桶時間過長,物料積累過多而直接卡死:再次啟動時因物料卡死阻力過大會造成皮帶打滑,需將物料清理干凈,并重新快速調整皮帶進入生產狀態。

1.4聯機設備啟動頻繁

生產工序流程一環扣一環,任一環節出了問題,都會造成整線運行不順暢,嚴重時甚至?xí)?dǎo)致停機。這種情況頻繁發生對設備的控制及程序存在一定影響,同時也加速了設備機械傳動的磨損。

2創新

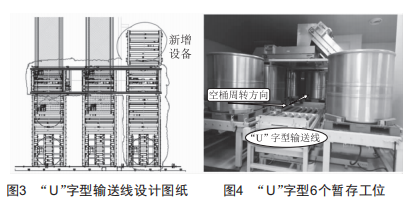

通過對現場設備結構和控制原理的掌握以及對工藝生產流程的了解,為了縮短料桶周轉時間,提高生產效率,可以換一種思路去實現料桶周轉,考慮將空桶和料桶的進、出方向分開,改變料桶進出方向。因此,大膽提出并設計了"U"字型緩沖線,通過現場測繪(圖3),設計出6個空桶的暫存工位(圖4),實現空桶自動補位,為換桶贏得了足夠的時間,大大縮短了等待空桶時間。

成立整改小組,對接設備廠家,將緩沖線加工到位,通過空桶及帶料測試可知,實現料桶周轉一次只需30s,每個料桶周轉周期可節約2.5min,大大提高了生產效率。

3收益

3.1效率提升

自動輸送線料桶周轉通過優化后,料桶喂料稱量生產線周期由原來的180s降到了30s,整線效率提高6倍(以某生產線為例:一批24桶,一天1.5批,共36桶,每年以250天計,共9000桶,根據每桶可節約2.5min,則每年可多生產15.6×1.5=23批某產品,多投552桶物料),生產效率大大提高。

3.2故障率降低

通過連續試機運行確認,生產過程中料桶周轉連續順暢?？梢娂友b"U"字型緩沖輸送線,解決了因料桶周轉時間過長造成的上游設備停機故障,同時也避免了喂料輸送線皮帶因料桶周轉慢而卡死等設備故障。

3.3合作整改雙贏

這次輸送線改造及優化離不開設備廠家的大力支持和配合,為滿足甲方生產要求,設備廠家免費定制了一套"U"字型緩沖輸送線,并快速完成了設備自控集成及調試,實現了設備一次性通過驗收,達成了合作雙贏。

4應用及推廣

通過自動喂料、稱量、投料輸送線的設備非標定制一改造一優化一測試一驗收一標準一應用,中藥飲片全自動生產線得以實現,這對于筆者來說是第一次吃螃蟹,經歷項目鍛煉,積累了工作經驗,為今后的項目實施做了鋪墊:而對于設備廠家來說收益更大,這次改造建立了標桿,打造了樣板工程,其后可將這種非標定制的自動喂料稱量輸送線定型為標準化設備,在類似工程項目中完全可以復制,同時也可推廣應用于食品、奶粉行業前處理及自動化立庫等。

5結語

筆者通過自身和團隊的努力,實現了項目目標,滿足了生產及工藝要求,整線通過驗收。我司的中藥飲片前處理實現了全自動喂料、稱量、投料輸送,該生產線已成為目前中藥飲片行業國際先進、國內領先的前處理自動化生產線。
