引言

碘化絕晶體是一種無色透明無機晶體材料,密度為4.51g/cm3,可溶于水(44g/100mL,0℃:74g/100mL,20℃)和醇類,莫氏硬度2.0,對溫度和光變化敏感。碘化絕晶體切割加工多以內圓切割機為主要加工設備,加工過程中主軸帶動刃口鍍有金剛砂的內圓刀片做高速旋轉運動,被切割材料相對于刀片旋轉中心做徑向直線運動,從而實現內圓刀片對材料的切割。相對于其他設備,內圓切割具有切割刃口小、加工范圍大、效率高等優勢。工作時為了減少加工缺陷、獲得理想的表面質量,一般會使用切削油進行冷卻潤滑。但是切削油的使用給企業帶來了很多風險因素,如貯存安全、廢液處理等。為了減少風險、降低生產制作成本,需要我們尋找一種新的、更安全環保的冷卻潤滑方式。

1傳統冷卻潤滑方式及其不足

在傳統的晶體加工過程中,通常采用大量澆注切削油來降低切削溫度,保護刀具和晶體表面及沖洗殘留碎屑,但在刀片刃口金剛砂對晶體材料高速磨削的過程中,向磨削部位澆注的切削油只有極少部分進入磨削區,難以實現對晶體以及刀具的良好冷卻,仍會有部分產品存在加工缺陷。而且切削油也會揚起氣霧或揮發到空氣中,影響工作車間的空氣質量,對員工的皮膚以及呼吸道造成健康風險。使用過的廢切削油處理不當也有環境污染的風險。所以,在近兩年制造業普遍追求環境友好、綠色加工的大背景下,使用冷卻油進行冷卻潤滑的方式已經開始落后了。

2微量潤滑技術

微量潤滑(Minima1○uantityLubrication,MQL),是用少量的潤滑油經壓縮空氣霧化后的油霧顆粒對切削區域進行冷卻和潤滑的一種技術。該技術將切削液用量降低到極微量程度(通常MQL的用量?jī)H為0.03~0.2L/h,而傳統濕式切削的用量為20~100L/min),不僅可以降低切削液使用成本,而且通過使用無毒、可降解的植物型潤滑劑,能夠減少切削液對環境和人體的危害:另一方面,由于MQL引入了冷卻潤滑介質,使切削過程的冷卻潤滑條件改善,刀具、工件和切屑之間的摩擦磨損減小,有助于降低切削力、切削溫度和刀具磨損。近年來,微量潤滑MQL技術得到了廣泛的應用、研究和發展,目前常用的相關技術有傳統的微量潤滑(MQL)、低溫冷風微量潤滑(低溫冷風＋MQL)、油膜附水滴復合噴霧(OoW)、低溫冷風油膜附水滴(低溫冷風＋OoW)等。

傳統MQL裝置是由液位控制器、容器、控制系統和連接方式四部分組成的,詳細構造又分為腔壁、上蓋、導液軟管、大螺紋連接柱、吸液裝置、套管、小螺紋連接柱、三通管、流量調節閥、傳輸管和噴嘴。工作時,壓縮氣體由三通管的壓縮氣體入口進入,流經吸液裝置中的"收縮一擴張"孔,由于孔截面變小,氣體壓強隨之降低,而腔室中壓強與壓縮氣體入口處相同,這就使得腔室內氣體與直通孔處氣體產生壓強差,從而使腔室中的潤滑劑流入到吸液裝置中。此時,通過改變流量調節旋鈕的高度就可以改變導液軟管中潤滑劑的流量,同時,吸液裝置中的潤滑劑在壓縮氣體的推動下,流入傳輸管,并沿著管壁流動到噴嘴處,在噴嘴的收縮作用下霧化并伴隨著壓縮氣體高速噴出。

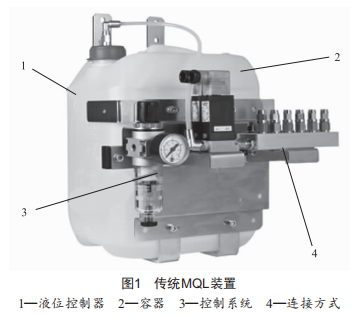

本文應用設備為傳統MQL裝置,如圖1所示。

3加工實驗與分析

筆者使用內圓切割機配合不同的冷卻潤滑方式進行了碘化絕晶體的切割加工實驗,對比了采用微量潤滑技術與傳統澆注潤滑技術加工的碘化絕晶體樣品的外觀和表面粗糙度。其中,微量潤滑技術實驗了三個方案,對應不同的主軸轉速和進給速度。

3.1加工參數設置

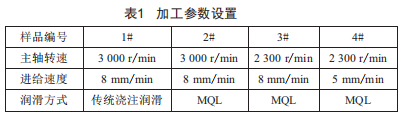

加工尺寸24mmx27mm×4mm,加工參數如表1所示。

3.2加工樣品圖片和表面光潔度Ra值

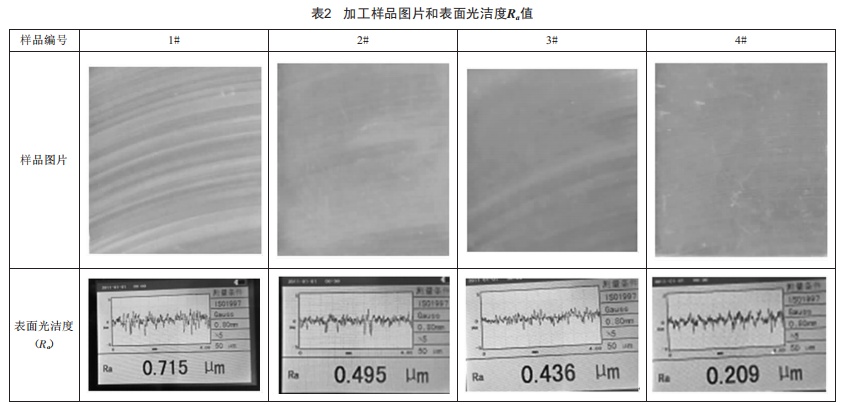

加工樣品圖片和表面光潔度Ra值如表2所示。

3.3對比結果

對比發現,隨著加工參數的變化,晶體表面光潔度也在變化。相同的條件下MQL比傳統潤滑加工表面Ra值低0.2μm左右:隨著轉速以及切割速度的調整,表面加工質量逐漸提升,在2300r/min的轉速下,切割速度降到5mm/min時,MQL切割表面Ra值可達到0.21μm,不僅驗證了MQL加工時的可行性,而且可滿足更高的制作需求。

3.4制造成本分析

可以減少企業切削油的在線積壓,每臺設備可減少現階段用量的60%,從而能夠有效降低生產成本。

3.5環保、安全方面

廢油的回收會大幅度減少,符合國家提倡的節能、降耗、減排的要求。

3.6存在問題

(1)隨著加工晶體尺寸的加大(超過40mmx40mm),我們發現,無論是調整機床的參數還是MQL的參數,都存在加工質量波動,且容易發生物料掉落,故加工尺寸受限。

(2)切割過程中刀盤處物料易集聚,容易造成機床抖動,需及時清理。

4結語

本文進行了微量潤滑技術應用于碘化絕晶體的可行性研究,實驗結果表明,采用微量潤滑技術進行碘化絕晶體的內圓鋸切可以獲得比傳統澆注潤滑更理想的表面質量。同時,摸索了微量潤滑下晶體表面質量與主軸轉速、進給速度等參數的關系。實驗結論是微量潤滑技術可以應用于碘化絕晶體的內圓鋸切加工。

雖然人工晶體材料種類繁多,特性也各不相同,但是內圓切割仍然是一種主流的晶體加工方式。近些年來,各類晶體的應用領域?qū)w加工質量提出的要求越來越高,而且中國政府和民眾對環保問題也越來越重視,在這樣的背景下,微量潤滑技術應用于人工晶體加工,應該能夠很好地解決或改善傳統潤滑技術存在的問題。總而言之,微量潤滑技術符合當前制造業的發展趨勢,但仍有一些具體細節問題需要在應用場景中進行進一步的研究和探討。
